Задача 3. Определение точки пересечения плоскости и прямой, перпендикулярной данной плоскости

Прямая АВ, проходящая через точку А (рис. 25), будет перпендикулярна плоскости α в том случае, если она перпендикулярна двум прямым лежащим в плоскости α. В качестве таких прямых принимаем горизонтальный (hI) и фронтальный (fII) следы плоскости α..

π2

АII





2≡2II















f II



ВII



β

f II

















α









ЕII

х

АX BX

хα

1II

хβ=2I









О



А

В



Е













1 ≡ 1I

ЕI











ВI

π1

hI



hI



АI

Рис. 25

Следовательно, на чертеже горизонтальная проекция прямой (АIВI) должна располагаться перпендикулярно горизонтальному следу плоскости α (hI), а фронтальная проекция прямой – перпендикулярно фронтальному следу плоскости α (fII).

Для определения точки пересечения прямой АВ с плоскостью α необходимо: 1 Через прямую АВ провести вспомогательную плоскость β 2 Найти линию пересечения плоскостей α и β – прямая 12

).

22

3 Определить точку пересечения прямой АВ и 12, данная точка Е и будет являться точкой пересечения прямой АВ и плоскости α.

Решение задачи:

1 Построить проекции точки А и следы плоскости α (рис.26). Для построения горизонтального следа (hI) необходимо построить точку схода следов (Хα) и проекции точки М, лежащей на (hI), далее провести прямую через Хα и МI и определить положение горизонтального следа плоскости α. Аналогично строят фронтальный след (fII), построив проекции точки N, лежащей на fII, и соединив прямой точки NII и Хα.

2 Из точки А провести прямую перпендикулярную плоскости α. Через АI провести горизонтальную проекцию такой прямой перпендикулярно hI(на этой проекции прямой в произвольном месте выбрать положение точки ВI для обозначения горизонтальной проекции прямой (АIВI), проходящей через точку А перпендикулярно α). Далее через АII провести фронтальную проекцию перпендикуляра (АIIВII) к α (ВII находится в месте пересечения вертикальной линии связи (ВIВII) и фронтальной проекции перпендикуляра, которая проходит через АII перпендикулярно fII

3 Через прямую АВ провести вспомогательную (горизонтальнопроецирующую) плоскость β. Из условия принадлежности прямой горизон- тально-проецирующей плоскости известно, что горизонтальная проекция прямой должна лежать на горизонтальном следе такой плоскости. Таким образом, через АIВI проводим hI, в месте пересечения с осью Х находим точку сода следов плоскости β (Хβ). Из точки проводим фронтальный след плоскости β (fII) перпендикулярно оси Х (особенность расположения фронтального следа го- ризонтально-проецирующей плоскости, т. е. плоскости перпендикулярной π1).

4 Найти линию пересечения плоскостей α и β. Для этого необходимо определить точки пересечения одноименных следов данных плоскостей, которые задут линию пересечения этих плоскостей. В месте пересечения hIи hIрасполагается горизонтальная проекция точки (1I), которая лежит на горизонтальных следах данных плоскостей, следовательно, ее фронтальная проекция (1II) лежит на оси Х (в месте пересечения вертикальной линии связи 1I1II и оси Х). А в месте пересечения fIIи fIIлежит фронтальная проекция точки (2II), которая находится на фронтальных следах данных плоскостей, значит ее горизонтальная проекция (2I) лежит на оси Х (в месте пересечения вертикальной линии свя-

23

зи 2I2II и оси Х). Далее соединяем одноименные проекции точек 1 и 2 и выполняем построение горизонтальной (1I2I) и фронтальной (1II2II) проекций прямой 12 являющейся линией пересечения плоскостей α и β.

5 Определяем проекции точки Е являющейся точкой пересечения плоскости α и прямой АВ, перпендикулярной данной плоскости. В месте пересечения АIIВII и 1II2II лежит ЕII, а ЕI находится в месте пересечения АIВI и вертикальной линии связи (ЕIЕII).

АII

ВII

f II2 ≡ 2II

ЕII

f II

N ≡ NII

х

хα

М

II

АX



хβ=2I

NI





О







1II















hI



М ≡ MI



ЕI











1 ≡ 1I













ВI

I











h







АI

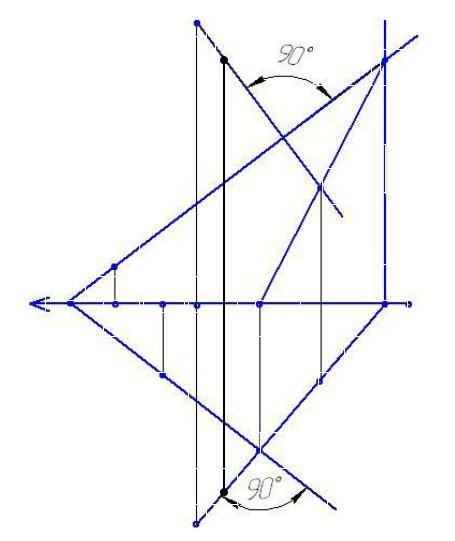

Рис. 26





24

3. ПОВЕРХНОСТИ. СПОСОБЫ ПРЕОБРАЗОВАНИЯ ЧЕРТЕЖА

Цель работы: изучить раздел начертательной геометрии – поверхности, способы преобразования чертежа; усвоить методы решения метрических задач.

Индивидуальные задания

Исходные данные для решения первой задачи принимаются из табл. 4, для второй – из табл. 3.

















Таблица 4

























Координаты точек, мм



Диаметр

Угол















основания

наклона





S





Xα











конуса

плоскости α





















X

Y

Z

Х

Y

Z





D, мм

к Π1, град



















1

50

50

70

120

0

0

80

15























2

60

55

75

130

0

0

70

20























3

50

60

80

120

0

0

60

25























4

60

50

70

130

0

0

80

30























5

50

55

75

120

0

0

70

15























6

60

60

80

130

0

0

60

20























7

50

50

70

120

0

0

80

25























8

60

55

75

130

0

0

70

30























9

50

60

80

120

0

0

60

15























10

60

50

70

130

0

0

80

20























11

50

55

75

120

0

0

70

25























12

60

60

80

130

0

0

60

30























13

50

50

70

120

0

0

80

15























14

60

55

75

130

0

0

70

20























15

50

60

80

120

0

0

60

25























16

60

50

70

130

0

0

80

30























17

50

55

75

120

0

0

70

15























18

60

60

80

130

0

0

60

20























19

50

50

70

120

0

0

80

25























20

60

55

75

130

0

0

70

30























Задача 1. Определение натуральной величины сечения конуса фронталь- но-проецирующей плоскостью.

25

Решение задачи:

1 По координатам точки S строят проекции вершины конуса (рис. 27).

2 Зная диаметр основания конуса, строят сначала горизонтальную проекцию конуса, затем – его фронтальную проекцию.

3 Определяют положение точки схода следов (Xα), зная угол наклона плоскости α к горизонтальной плоскости проекций (Π 1), под этим же углом к оси Х12 выполняют построение фронтального следа плоскости α (f II 0α), горизонтальный след плоскости (h I 0α ) строят под прямым углом к оси Х12.

4 Фронтальная проекция сечения лежит на фронтальном следе плоскости и определяется линией 1I I 2I I, точки 1I I и 2I I определяем в местах пересечения фронтального следа плоскости α (f I I 0α) с образующими конуса.

5 Для построения горизонтальной проекции сечения выбираем на фронтальной проекции положение точек 3I I, 4I I, 5I I, точку 3I I находим в месте пересечения фронтального следа плоскости (f II 0α) с вертикальной осью симметрии конуса, точки 4II и 5II определяем в произвольных местах соответственно отрезков 1II 3II и 2II 3II (желательно ближе к середине этих отрезков).

Далее необходимо построить горизонтальные проекции данных точек (1I , 2I, 3I , 4I, 5I) в следующей последовательности:

Через точки 1II и 2II проводим вертикальные линии связи до пересечения с горизонтальными проекциями образующих, на которых они лежат (на чертеже горизонтальные проекции данных образующих совпадают с горизонтальной осью симметрии нижнего основания конуса), в местах пересечения находим точки 1I и 2I.

Через 3II проводим вспомогательную горизонтальную плоскость β (на чертеже через 3I I строим фронтальный след плоскости β (f II 0β) параллельно оси Х12). В местах пересечения f II 0β с образующими конуса найдем точки АI I , ВI I, которые определят фронтальную проекцию сечения конуса плоскостью β. Плоскость β пересекается с конусом по окружности диаметром равным отрезкам АIIВII = АIВI, исходя из этого строим горизонтальную проекцию сечения конуса плоскостью β (на чертеже эта окружность выделенная штриховой линией с центром совпадающим с SI). В местах пересечения вертикальной линии связи проведенной из точки 3II со штриховой линией найдем точки 3I.
