4.2. Назначение подкачивающего насоса

Подкачивающий насос должен создавать давление, необходимое для преодоления сопротивления топливных фильтров и надежно обеспечивать топливом головку секций насоса высокого давления под избыточным давлением 0,1 – 0,3 МПа при любых режимах работы двигателя. Подкачивающий насос должен иметь часовую подачу, превышающую в 2 – 3 раза часовой расход топлива двигателем. Циркулирующее топливо охлаждает корпус насоса, который нагревается в результате создания высокого давления (более 50 МПа).

Подкачивающий насос дополнительно имеет устройство для ручной прокачки топлива с целью удаления воздуха из системы питания и создания избыточного давления топлива в головке насоса.

4.3. Принцип работы

При вращении кулачкового вала 1 (эксцентрика) толкатель 2 и поршень 3 совершают возвратно-поступательное движение (рис. 4.1). Пружина 5 возвращает поршень 3 в исходное положение, который совершает при этом такт нагнетания. При движении поршня 3 вверх впускной клапан 6 находится в закрытом состоянии, сжатое топливо открывает нагнетательный клапан 4 и топливо вытесняется в полость 11 под поршень 3. При движении толкателя 2 вниз пружина 5 перемещает поршень 3 вниз, который выталкивает топливо в полость нагнетания, фильтр и головку насоса. Клапан 4 при этом находится в закрытом состоянии. При движении поршня 3 вниз над ним создается разрежение (давление меньше атмосферного), впускной клапан 6 открывается и под действием атмосферного давления из бака топливо поступает в полость насоса. Клапаны и их посадочные гнезда выполняются обычно с плоской посадочной поверхностью и для обеспечения герметичности их притирают.

Давление, создаваемое насосом, обычно 0,1 – 0,3 МПа и зависит от давления открытия перепускного клапана, установленного в головке насоса.

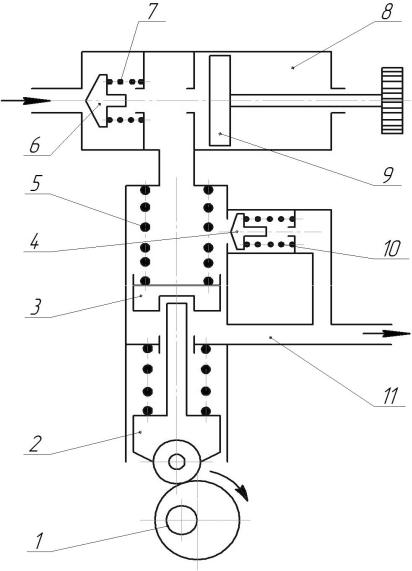

Рис. 4.1. Схема подкачивающего насоса:

1– кулачковый вал; 2 – толкатель; 3 – главный поршень; 4 – нагнетательный клапан; 5 – пружина возврата главного поршня;

6 – впускной клапан; 7 – пружина впускного клапана; 8 – насос ручной прокачки; 9 – поршень ручного насоса;

10 – пружина нагнетательного клапана; 11 – полость нагнетания

К основным неисправностям подкачивающего насоса следует отнести:

1.Плохую герметичность впускного и нагнетательного клапанов.

2.Износ резинового уплотнительного кольца поршня ручного насоса.

3.Поломку главной пружины. Износ поверхностей поршня и толкателя.

4.4.Последовательность определения действительной

подачи подкачивающего насоса

Подача насоса определяется с использованием стендов для испытания и регулировки насосов высокого давления СДТА-2 или «Моторпал». На стендах имеются гнезда для крепления насоса и привода его в движение.

1.Установить и закрепить поршневой насос в гнезде стенда.

2.Соединить (используя штуцер с прокладками) гибким шлангом вход подкачивающего насоса с топливным баком.

3.Соединить выход насоса с мерной емкостью объёмом не менее 3 л.

4.Включить стенд. Установить требуемую частоту вращения (для двигателей семейства КамАЗ 1300 мин-1).

5.Подать топливо из выхода насоса в мерную емкость и за определенное время (например, 60 с) определить объемную подачу в литрах.

Например, за 60 с подкачивающий насос подал 3 л дизельного топлива. За один час подача будет равна 180 л. Данные опыта заносим в таблицу.

Результаты опыта

При установке насоса высокого давления совместно с подкачивающим насосом и его подключении к гидравлической схеме стенда выход из насоса (там установлен перепускной клапан) при помощи шланга соединяют с мерной емкостью. Устанавливают требуемую частоту вращения вала насоса (подача насоса выключена) и за определенное время определяют производительность подкачивающего насоса в литрах, а затем определяют подачу в л/ ч.

По анализу опытных данных делается заключение о возможности дальнейшей эксплуатации подкачивающего насоса. Допустимое снижение объемной подачи топлива 30 %.

4.5. Расчет подкачивающего насоса Исходные данные: эффективная номинальная мощность

двигателя типа КамАЗ Ne = 250 кВт; частота вращения вала двигателя n = 2600 мин-1; удельный расход топлива gе = 0,22 кг/(кВт·ч); плотность топлива ρ = 850 кг/м3; диаметр и ход поршня ручного насоса (2 и 3 см); диаметр и ход главного (рабочего) поршня насоса (2,2 и 1 см); диаметр отверстий, закрываемых клапанами, 0,6 см; жесткость пружин впускного и нагнетательного клапанов 0,1 Н/мм.

2.Объем, освобождаемый поршнем (рабочий объем) за цикл,

Vр Sр h 3,14 3 9,42 см3.

3.Площадь главного поршня насоса

вала двигателя и определяется из выражения

nН 0,5 nД 0,5 2600 1300 мин 1.

6. Определим объемную часовую подачу насоса

VН VР nн 60,

где VР – рабочий объем насоса;

– объемный коэффициент насоса , 0,6 – 0,8.

VН VР nн 60 3,8 1300 0,6 60 177840см3 177,8 л/ч. 7. Часовой массовый расход топлива

GЧ qe Ne 0,22 250 55 кг/ч. 8. Часовой объемный расход топлива (л/ч)

9. Коэффициент запаса подачи топлива подкачивающим насосом

K VН 177,8 2,7.

VЧ 65

10. Определим силу (Н), действующую на главный поршень от избыточного давления топлива, равного 2 атм (2·105 Н/м2).

FP Sг 2 105 3,8 10 4 76 Н .

11.Определим жесткость главной пружины

С= F / h = 76 / 0,01 = 7600 Н/м = 7,6 Н/мм.

Содержание отчета

1.Наименование и цель работы.

2.Назначение и принцип работы насоса.

3.Вычертить схему насоса.

4.Указать основные неисправности насоса и способы их устранения

5.Выполнить расчет подкачивающего насоса.

6.Экспериментальным путем определить объемную подачу насоса.

7.Выводы по работе.

Контрольные вопросы

1.Для какой цели служит поршневой подкачивающий насос?

2.Устройство и принцип действия насоса.

3.Методика расчета насоса.

4.Как опытным путем определяется часовая подача насоса?

5.Основные неисправности подкачивающего насоса и их

способы устранения.

Лабораторная работа № 5

РЕГУЛИРОВКА НАСОСА ВЫСОКОГО ДАВЛЕНИЯ

5.1. Цель, задачи лабораторной работы Цель лабораторной работы. Формирование и закрепление

знаний по разделу курса « Насосы высокого давления».

Задачи. Изучить устройство, принцип действия, методику регулировки насоса высокого давления двигателя КамАЗ-740 на стенде «Моторпал». Выполнить диагностику насоса и его регулировку.

Оборудование. Для выполнения работы необходим топливный стенд «Моторпал», насос высокого давления типа КамАЗ -740 или других двигателей.

5.2. Общие сведения

Диагностируемый насос должен быть чистым и комплектным. Насос устанавливается на специальные опоры стенда, соединяется при помощи муфты с приводом стенда, проверяется на биение и закрепляется.

К насосу присоединяются гибкие трубопроводы от стенда, питающие его топливом. При помощи подкачивающего насоса удаляется воздух из трубопроводов и каналов головки насоса.
