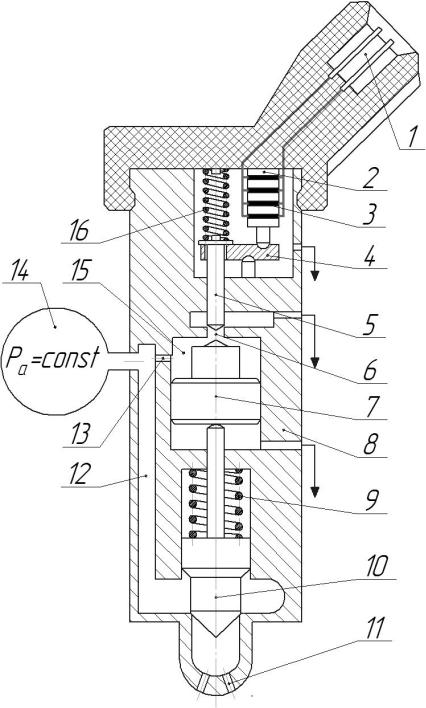

Рис. П.7. Форсунка с пьезокварцевым управлением:

1 – разъем; 2 – пьезокварцевые пластинки; 3 – металлические пластины; 4 – рычаг качающийся; 5 – шток с запорным конусом; 6 – сливное отверстие (жиклёр); 7 – шток управления; 8 – корпус форсунки; 9 – пружина; 10 – игла распылителя; 11 – сопловые отверстия; 12 – подводящий канал к распылителю; 13 – канал

(жиклёр) подвода топлива в камеру управления; 14 – аккумулятор;

15 – камера управления; 16 – пружина
