обрабатываемой поверхности. |
Протягивание заключается в том, |
что каждый из многочисленных зубьев протяжки срезает с |
|
обрабатываемой поверхности стружку небольшой толщины. Это возможно потому, что размер каждого последующего зуба протяжки больше предыдущего. Таким образом, при относительно большом ходе инструмента с заготовки срезается значительный слой припуска (напуска).
По характеру обрабатываемых поверхностей протяжки делят на
две основные группы: внутренние и наружные. Внутренними |
|
протяжками обрабатывают шлицевые и многогранные поверхности, |
|
шпоночные пазы, а наружными – полузамкнутые и открытые |
|
С |
Некоторые элементы деталей машин (шлицевые |
поверхности. |
|
отверст , шпоночные пазы, многогранные и фасонные отверстия и |
|
др.) практ чески можно выполнить только строганием и |
|
использован ем протяжек. В некоторых случаях целесообразно |
|
обрабатывать |
наружные элементы (лыски, зубья |
протягиванием
шестерен, пазы, р фления). Протяжками обрабатывают все виды
работку
матер алов, допускающих о |
резанием. |
|
А |
||
По форме сечения различают круглые, шлицевые, шпоночные, |
||
многогранные и плоские протяжки. |
|
|
По конструкции зу ьев |
протяжки |
бывают режущими, |
выглаживающими и деформирующими. В первом случае зубья имеют |
||
Д |
||
режущие кромки, в двух последних – скругленные, работающие по |
||
методу пластического деформирования. |
|
|
На рис. 19 представлена протяжка для обработки цилиндрических |
||
отверстий. Замковая часть (хвостовик) l1 служит для закрепления |
||
протяжки в патроне тянущего устройства |
станка; шейка l2 – для |
|
|
И |
|
соединения замковой части с передней направляющей частью; |
||
передняя направляющая часть l3 |
вместе с направляющим конусом – |
|
для центрирования в обрабатываемой заготовке в начале резания. Режущая часть l4 состоит из режущих зубьев, высота которых последовательно увеличивается на толщину срезаемого слоя. Калибрующая часть l5 состоит из калибрующих зубьев, форма и размеры которых соответствуют форме и размерам последнего режущего зуба, и предназначена для придания обработанной поверхности окончательных размеров, необходимой точности и шероховатости. Задняя направляющая часть l6 служит для направления и поддержания протяжки от провисания в момент выхода последних зубьев калибрующей части из отверстия. Для облегчения образования стружки на режущих зубьях выполняют продольные стружкоделительные канавки. Передние и задние углы
21
протяжки измеряют в плоскости, перпендикулярной к главной режущей кромке (рис. 20). Передний угол выбирают в зависимости от свойств
материала, задний угол – в зависимости от требуемой точности
обработки. |
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
Шаг режущих зубьев tр протяжки определяют в зависимости от |
|||||||
длины протягиваемой поверхности, при этом исходят из того, чтобы в |
|||||||
резан |
участвовало не менее трех зубьев. |
|
|
||||
и |
|
|
|
|
|
|
|
|

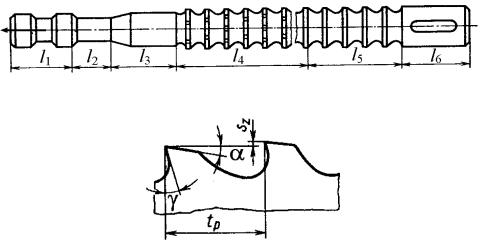

Р с. 19. Элементы круглой протяжки |
|
|||||
|
Рис. 20. Геометрия зуба протяжки |
|
|||||
С помощью протягивания обрабатывают поверхности: |
|||||||
1) |
|
Д |
|||||
Цилиндрические отверстия |
протягивают после сверления, |
||||||
растачиваниябАили зенкерования. Обычно длина отверстий не |
|||||||
превышает трех диаметров. |
|
|
|
|
|
|
|
Если торец отверстия в заготовке не обработан, то для ее |
|||||||
установки применяют приспособления со |
сферической опорной |
||||||
|
|
|
|
|
Исходным |
||
поверхностью (Рис. 21, а). Заготовка в этом случае может |
|||||||
устанавливается по оси протяжки. В тех случаях, когда торец детали |
|||||||
обработан, то опора делается жесткой. |
|
|
|
||||
2) Многогранные отверстия (треугольные, квадратные и т. п.) |
|||||||
протягивают многогранными |
протяжками. |
|
профилем |
||||
является круглое отверстие. На рис. 21,б приведена схема |
|||||||
протягивания квадратного отверстия. |
|
|
|
|
|||
3) |
Шлицевые отверстия |
различного |
профиля |
протягивают |
|||
многошлицевыми протяжками, формирующими одновременно весь профиль отверстия. На рис. 21, в приведена схема протягивания прямых шлицев. Винтовые шлицы протягивают протяжкой, режущие зубья которой расположены по винтовой линии, в приспособлении, обеспечивающем дополнительное вращение протяжки (рис. 21, г) или заготовки.
22
4) Шпоночные пазы протягивают протяжками, форма зубьев которых в поперечном сечении соответствуют профилю протягиваемого паза. Шпоночные пазы протягивают плоской шпоночной протяжкой (рис. 21, д) с применением направляющей втулки 3. Вдоль всей втулки прорезают прямоугольный паз, который является направляющим для протяжки.
5) Наружные поверхности различной геометрической формы с прямол нейной образующей протягивают на вертикально-протяжных станках для наружного протягивания, а также на станках непрерывной обработки конвейерного типа).
На спец альных протяжных станках можно обрабатывать |
|
С |
|
наружные поверхности заготовок формы тел вращения плоскими |
|
(рис. 21, ж) д сковыми (рис. 21, з) протяжками. В обоих случаях |
|
заготовке соо щают круговую подачу. Плоская протяжка имеет |
|
главное дв жен е – поступательное, дисковая – вращательное вокруг |
|
своей |
. |
оси |
|
|
бА |
|
Д |
|
И |

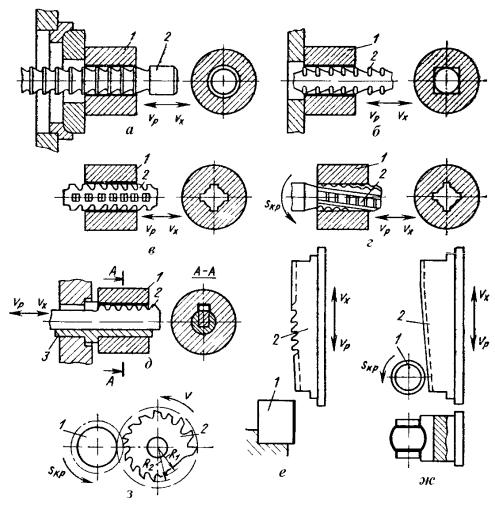

Рис. 21. Схемы обработки заготовок на протяжных станках: 1 – заготовка; 2 – протяжка; 3 – направляющая втулка
23
Режимы резания. Скорость резания при протягивании – это скорость поступательного движения V протяжки относительно заготовки. Скорость резания лимитируется условиями получения обработанной поверхности высокого качества и ограничивается
технологическими возможностями протяжных станков. Обычно V |
8 |
С |
|
– 15 м/мин. |
|
Подача при протягивании как самостоятельное движение |
|
инструмента ли заготовки отсутствует. За величину подачи |
Sz, |
определяющую толщину срезаемого слоя отдельным зубом жесткостипротяжки, пр н мают подъем на зуб,
т. е. разность размеров по высоте двух соседних зубьев протяжки. Sz является одновременно и глубиной резания. Подача в основном
зав с т от ра атываемого материала, конструкции протяжки и
заготовки и составляет 0,01 – 0,2 мм/зуб. Оптимальные
параметры реж ма резания вы ирают из справочников.
Шлифование – процесс обработки заготовок деталей машин резанием с помощью а разивных кругов. Шлифовальные круги
срезают стружки |
на очень больших скоростях – от 30 до 80 м/с. |
При этом глу ина резания составляет t = 0,005 – 0,05 мм. Процесс |
|
резания каждым зерном осуществляется почти мгновенно. |
|
Все большее применение находит силовое шлифование для |
|
бА |
|
обработки труднообрабатываемых резанием материалов. При |
|
силовом или врезном шлифовании глубина резания может достигать |
|
10 – 12 мм.
Для Шлифование применяют для чистовойИи отделочной обработки
деталей с высокой точностью. заготовок из закаленных сталей шлифование является одним из наиболее распространенных методов
формообразования.
Эффективность шлифования оценивают по коэффициенту удельной производительности: q =V м /V a, где V a – объем изношенного круга в единицу времени; V м – объем снятого материала заготовки в единицу времени. При обработке углеродистых сталей q = 50 – 80; быстрорежущих сталей q = 6 – 12; жаропрочных и тугоплавких сплавов q = 0,5 – 5.
Шлифование делится на следующие виды:
1.Плоское шлифование. Применяется для шлифования плоских поверхностей, отсюда его название, [16]. Плоское шлифование может производиться периферией (рис. 22, а) или торцом круга (рис.22, б).
24
С |
|
|
|
|
|
|
||
шлифован |
|
|
|
|||||
|
|
|
|
|

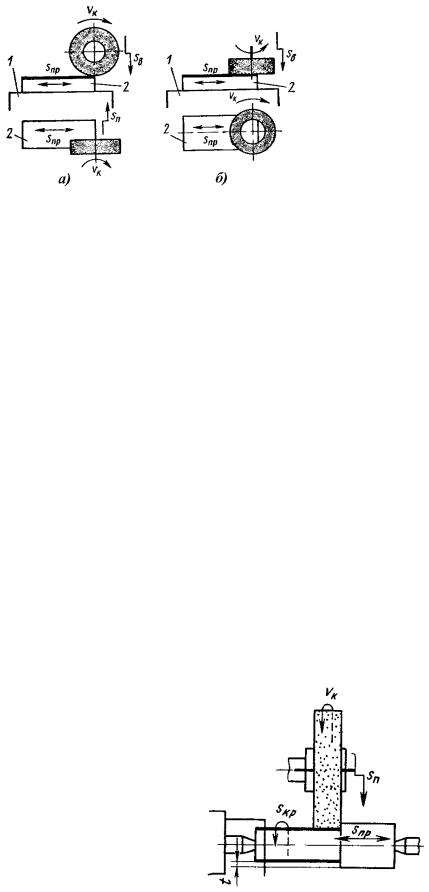

Р с. 22. Схемы плоского шлифования |
|||
Шл |
|
|
е |
периферией |
круга |
менее производительно, чем |
||
|
|
е торцом круга, но |
олее точно. При шлифовании торцом |
|||||
|
большее |
|
||||||
круга одновременно в ра оте участвует большее число абразивных |
||||||||
зерен, чем при |
|
|
фовании периферией круга. Но шлифование |
|||||
пер фер |
ей круга с |
спользованием прямоугольных столов позволяет |
||||||
выполн ть |
|
|
|
число разнообразных видов работ. |
||||
Главным дв жением резания VК (м/с) для всех технологических |
||||||||
способов |
шлифовальной |
работки |
является вращение круга. |
|||||
Прямолинейное поступательное движение подачи при плоском |
||||||||
шлифовании совершает заготовка вместе со столом станка. |
||||||||
Небольшие детали |
шлифуют |
на высокопроизводительных |
||||||
|
|
|
|
|
|
Д |
||
шлифовальных станках непрерывного действия с круглым столом. |
||||||||
2. |
Круглое |
Ашлифование. Применяется для шлифования |
||||||
цилиндрических и конических поверхностей вращения, отсюда его |
||||||||
название. Круглое шлифование делится на следующие подвиды: |
||||||||
наружное, |
внутреннее, |
внутреннее |
планетарное, бесцентровое |
|||||
наружное и бесцентровое внутреннее. |
И |
|||||||
|
||||||||
При круглом наружном шлифовании (рис. 23) обрабатывается |
||||||||
наружная |
|
|
|
цилиндрическая |
|
|||
поверхность. |
|
Продольная подача |
|
|||||
Sпр происходит за счет возвратно- |
|
|||||||
поступательного |
|
перемещения |
|
|||||
заготовки. Подача Sпр (мм/об. заг) |
|
|||||||
равна |
|
осевому |
перемещению |
|
||||
заготовки за один ее оборот. |
|
|||||||
Вращение |
заготовки |
является |
|
|||||
круговой подачей Sкр (м/мин). |
|
|
||||||
Рис. 23. Схема круглого наружного шлифования
