ком при движении его по основанию котлована. Работа трубоукладчика должна вы- |
|||
полняться с опережением копровой установки не менее 15 м (опасная зона). |
|||
3. Раскладка свай у мест забивки выполняется строго по маркам и головами к ко- |
|||
провой установке, на расстоянии, обеспечивающем подачу их под забивку, в пределах |
|||
видимости машиниста (не далее 5 м) при |
подъеме сваи на копер, при этом молот |
||
должен быть опущен в крайнее нижнее положение. |
|||
|
|
Рис. 5.2. Раскладка свай |
|
Сваи, поступающ е на площадку принимаются мастером. Проверяется докумен- |
|||
тация на их |
зготовлен е |
производится наружный осмотр. Поверхность сваи должна |
|
быть гладкой, сколы бетона, трещины и раковины в торце сваи не допускаются. |
|||
Забивка свай может производиться копровой установкой, смонтированной на базе |
|||
трактора − боковая навеска копрового о орудования, или на базе экскаватора − перед- |
|||
няя навеска копрового о орудования. |
|
||
|
|
Точность забивки свай |
|
Для обеспечения точности забивки свай необходимо выполнять следующие тре- |
|||
бования. |
|
|
|
1. Свая должна быть точно установлена на место погружения, строго в вертикальное |
|||
положение, и ее грани должны быть параллельны осям здания. |
|||
2. Направляющая мачта копровой установки при погружении сваи должна быть в |
|||
строго вертикальном положении. |
|
||
3. Для забивки свай должны применяться металлические наголовники, с размерами, |
|||
соответствующими поперечному сечению сваи с плюсовым допуском не более 2 см |
|||
с прокладками из твердых пород древесины толщиной 5-10 см. |
|||
СибАДИ |
|||
|
Рис.5.3 Схема металлического наголовника |
||
|
|
26 |
|
4. Погружение сваи в начальный период должно производиться при высоте подъема |
|||
ударной части молота |
не |
более 0,5−0,7 м (для фиксации положения сваи над |
|
точкой погружения). |
|
|
|
5. При погружении сваи необходимо следить, чтобы удар молота по голове сваи был |
|||
центральным. |
|
|
|
В случае отклонения погруженных свай более допустимых значений, принима- |
|||
ются меры по устранению дефектов в каждом конкретном случае, по согласованию с |
|||
заказчиком и проектной организацией. |
|
||
|
Выбор сваебойного агрегата |
||
Выбор сваебойного штангового дизель-молота зависит от марки сваи и допусти- |
|||
мой расчетной нагрузки на сваю. Отношение веса ударной части молота к весу сваи |
|||
должно быть не менее 1:1,1 − при грунтах средней плотности и не менее 1:1,5 − при |
|||
плотных грунтах. |
|
|
|
На стро тельной площадке наи олее распространенной базовой машиной копро- |
|||
вой установки является экскаватор Э-10011, с максимальной длиной погружаемых |
|||
свай − 12 м. |
|
|
|
Навеска копрового оборудован я передняя, с радиусом действия − 6 м (см. рис. 5.4) |
|||
Рис. 5.4. Навеска копрового оборудования |
|||
|
|
Схемы забивки свай |
|
Организация работ по забивке свай зависит от размещения свай в плане, от типа |
|||
применяемого сваебойного агрегата, от длины свай, их количества. |
|||
Существуют две принципиальные схемы забивки |
две схемы контроля забивки |
||
свай: |
|
|
|
− продольная проходка агрегата с забивкой свай по главным осям сооружения |
|||
СибАДИ |
|||
(относится к копровым установкам на базе экскаватора); |
|
||
− поперечная проходка агрегата (относится к копровым установкам с боковой на- |
|||
веской, на базе трактора). |
|
|
|
И, соответственно, контроль забивки свай: |
|
||
− при продольной проходке, визирование по временным реперам по продольным |
|||
осям; |
|
|
|
− при поперечной проходке, визирование по временным реперам по поперечным |
|||
рядам. |
|
|
|
|
|
27 |
|
Отклонение свай по высоте не должно превышать для фундаментов с монолитным ростверком ± 5 см. Положение в плане относительно разбивочных осей контролируется при помощи теодолита и мерной ленты.
После забивки свайного поля выполняется срубка голов свай пневматическими отбойными молотками (если требуется в проекте).
После окончания работ по устройству свайного основания для приема-сдачи готовятся следующие документы:
− сводная ведомость погруженных свай; − акт приемки геодезической разбивки осей свайных рядов;
СибАДИ− паспорта на изготовление свай; − исполн тельная схема свайного поля.
Про зводство свайных работ в зимнее время
Производство заб вки свай в зимних условиях не отличается от технологии в летнее время, за сключен ем подготовительных работ, заключающихся в образовании лидирующ х скваж н, выполняемых на глубину промерзания грунта.
Погружен е свай, сечен ем 30х30 см с острием, в зимнее время, без подготовки площадки, может про звод ться при глу ине промерзания грунтов до 40 см [1]
В Приложен 4 данных методических указаний представлены в таблицы: 5.1- Область применен я за вных свай; 5. 2 – Область применения буронабивных свай (по типовому проекту «ФУНДАМЕНТПРОЕКТ», ИНВ. № 11740); 5. 3 – Параметры типовых свайных групп (кустов) из за ивных свай для одноэтажных промышленных зданий, для самостоятельного решения задач студентом.
Ла ораторная работа № 6 Бетонирование монолитных конструкций
Цель работы: Получение навыков в выполнении расчетов.
Оснащенность оборудование: методические указания, курс лекций по указанной теме, справочная литература, калькулятор, мультимедийное оборудование, персональный компьютер.
Порядок проведения работы
1) Ознакомиться с целью, порядком выполнения работы, теоретической частью. 2) Задание выдается индивидуально каждому студенту преподавателем.
3) Определить исходные данные в соответствие с результатами предыдущих работ. 4) Определить объем бетонных работ 5) Определить объем опалубочных работ
6)Определить объем арматурных работ
7)Оформить работу и подготовить ее к защите.
Теоретические сведения
Для выполнения бетонирования монолитных конструкций фундаментов зданий и сооружений необходимо выполнить ряд предшествующих работ: земляные работы; опалубочные работы; арматурные работы; приготовление и транспортирование бетонной смеси на
28
строительную площадку; бетонирование конструкции (включает в себя: подача, укладка уплотнение, уход, распалубливание).
Земляныеработы. Выбор метода производства земляных работ, выбор экскаватора, геометрические размеры фундамента в плане, типа фундаментов, глубины их заложения, вида и состояния грунтов и ряда факторов, представлены в расчетах предыдущих лабораторных работах. Итоговые результаты принимаем за исходные данные в лабораторной работе №4.
Опалубочныеработы. Опалубка - это формообразующая конструкция, обеспечивающая заданные геометрические размеры и очертания бетонного элемента (колонна,
СибАДИстена, перекрытие и др.). Опалубочная система - это специализированный комплект, рассчитанный на многократное использование.
Работы по монтажу демонтажу опалубки называют опалубочными.
В 2003году были утверждены и введены в действие два государственных стандарта: ГО Т Р 52085-2003 «Опалубка. Общие технические условия» ГОСТ Р 52086 «Опалубка. Терм ны определения». На данный момент с 2018 года введен новый ГО Т 34329-2017. Опалу ка. О щие технические условия. Статус: действует.
Основным элементом опалу очной системы (рис. 6.1) являются опалубочные щиты, из которых соб рают форму и которые непосредственно контактируют с бетоном. Помимо щитов в комплект опалу ки входят элементы креплений (схватки, тяжи, замки, клинья), поддерж вающ е (стойки, подкосы, прогоны) и вспомогательные (лестницы, площадки, огражден я, т.п.) устройства.
Опалубка (опалубочная система) должна удовлетворять ряду конструктивных, технологических и экономических тре ований, в том числе:
- точно повторять конфигурацию етонируемой конструкции; - быть прочной, жесткой и устойчивой, без деформаций воспринимать нагрузки
от давления бетонной смеси, от перемещений на ней рабочих и т.д.
-отличаться конструктивной простотой, изготавливаться из доступных материа-
лов;
- быть технологичной, т.е. обеспечивать легкость и малую трудоемкость установки и распалубки, не затруднять монтаж арматуры и укладку бетона;
- иметь, по возможности, гладкую рабочую (контактирующую) поверхность щитов с малым сцеплением её с бетоном, не допускать утечек «цементного молока» при бетонировании;
-быть экономичной, обеспечивать максимально возможную оборачиваемость и долговечность элементов (щитов, креплений, лесов т.п.).
29

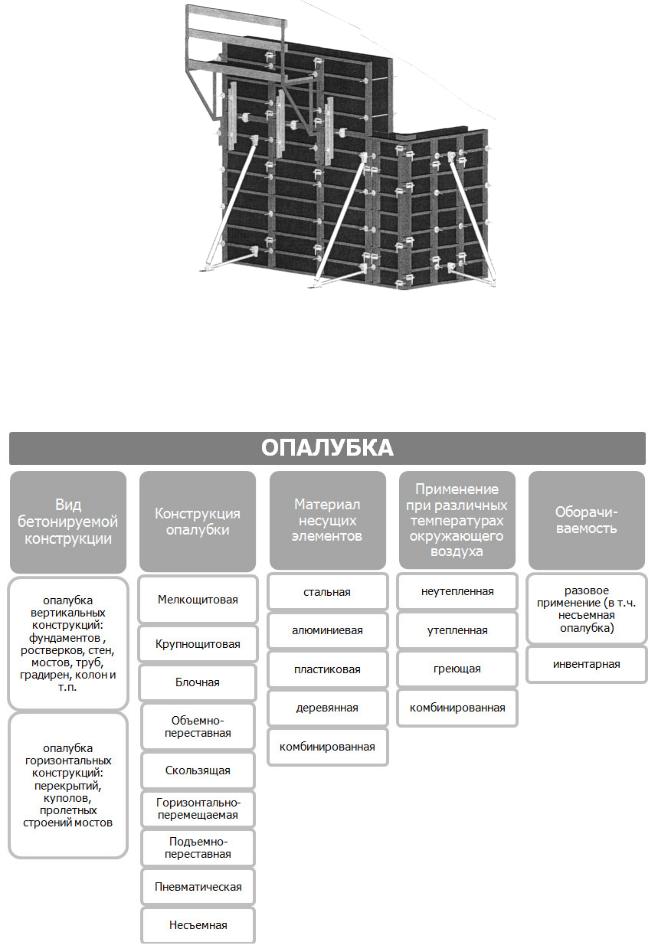

СибАДИР с. 6.1. О щий вид съемной щитовой опалубки стен
Виды опалубок о ласть применения. По конструкции опалубки разделяются на съемные несъемные. По материалу могут быть стальные, алюминиевые, деревянные из лам н рованной многослойной фанеры из пенополистирольных плит и блоков (рис.6.2).
Рис. 6.2. Виды опалубки
