Материал: 2036
своды правил по проектированию и строительству (СП).
Своды правил по проектированию и строительству устанавливают рекомендуемые положения в развитие и обеспечение обязательных требований строительных норм, правил и общетехнических стандартов Системы или по отдельным самостоятельным вопросам, не регламентированным обязательными нормами.
территориальные строительные нормы ТСН принимают органы исполнительной власти соответствующих субъектов Российской Федерации;
|
технические |
условия ТУ |
на строительные |
материалы, |
изделия, |
конструкции |
|||
|
и другую продукцию промышленных предприятий разрабатывают организации- |
||||||||
|
разработчики или производители указанной продукции как составную часть кон- |
||||||||
|
структорской |
ли технолог |
ческой документации на её изготовление. |
||||||
|
Нормат вные документы системы подразделяют на государственные федераль- |
||||||||
ные, документы субъектов Российской Федерации и производственно-отраслевые |
|||||||||
документы субъектов хозяйственной деятельности. |
|
|
|||||||
|
В качестве федеральных нормативно-технических документов применяют также |
||||||||
межгосударственные |
стро тельные |
нормы |
и правила и межгосударственные стан- |
||||||
дарты (ГОСТ), введенные в действие на территории Российской Федерации. |
|||||||||
|
Наряду с нормат вно-техническими документами Системы в строительстве фак- |
||||||||
тически применяются: |
|
|
|
|
|
|
|||
|
федеральные |
и региональные нормативные |
акты, принятые представительными |
||||||
|
и исполнительными органами власти, затрагивающие вопросы строительства; |
||||||||
|
государственные |
(национальные) |
стандарты |
и другие |
документы |
||||
|
по стандартизации, метрологии и сертификации, принятые Ростехрегулированием; |
||||||||
|
нормы, правила и нормативы (РД) органов государственного надзора; |
||||||||
|
стандарты отраслей, нормы технологического проектирования и другие норматив- |
||||||||
|
ные документы, |
принимаемые |
отраслевыми министерствами |
и ведомствами |
|||||
|
в соответствии с их компетенцией; |
|
|
|
|
|
|||
|
стандарты и своды правил иностранного государства — стандарты, принятые ком- |
||||||||
|
петентным органом иностранного государства; |
|
|
||||||
|
региональные стандарты и своды правил — стандарты, принятые региональной |
||||||||
|
организацией по стандартизации. |
|
|
|
|
|
|||
СибАДИОбщие положения
Положения Системы нормативных документов обязательны для органов управления надзора, предприятий, организаций и объединений независимо от форм собственности и принадлежности, осуществляющих разработку и применение документов.
Положения нормативных документов могут быть обязательными, рекомендуе-
мыми или справочными.
Обязательные положения устанавливаются на минимально необходимом или максимально допустимом уровне, рекомендуемые — на уровне лучших отечественных и мировых достижений.
6
К обязательным относят те положения, которые в соответствии с принципами Системы подлежат безусловному соблюдению.
К рекомендуемым относят нормы, правила и характеристики, которые могут изменяться в соответствии с конкретными потребностями и возможностями потребителя или условиями производства.
В составе нормативных документов следует предусматривать положения, определяющие эксплуатационные характеристики зданий и сооружений, их частей, строительных изделий и материалов, которые должны быть обеспечены при проек-
тировании и строительстве (эксплуатационные положения). |
|
||||||
СибАДИ |
|||||||
троительные нормы и правила должны содержать основные организационно- |
|||||||
методические требован |
я, направленные на обеспечение необходимого уровня каче- |
||||||
ства строительной продукц , общие технические требования по инженерным изы- |
|||||||
сканиям для |
стро |
тельства, проектированию и строительству, а также требования |
|||||
к планировке |
застройке, зданиям и сооружениям, строительным конструкциям, ос- |
||||||
нованиям и с стемам нженерного о орудования. |
|
|
|||||
троительные |
нормы |
и правила |
не должны |
содержать |
требований |
||
к технологическ м |
процессам, |
для которых |
предназначены здания |
и сооружения, |
|||
а также друг х положен й, относящихся к компетенции соответствующих отрасле- |
|||||||
вых органов |
федеральной |
исполнительной власти. |
В необходимых случаях |
||||
в строительных нормах |
прав лах приводятся ссылки на санитарные, |
экологические |
|||||
и другие нормат вные тре ования. |
|
|
|
||||
Своды правил как нормативные документы являются признанными техническими правилами. Их следует отличать от рекомендаций, руководств, пособий и других документов, не являющихся нормативными и содержащих результаты новых разработок, инструктивно-методические и другие материалы различной степени детализации в расчете на исполнителей различной квалификации.
Нормативные документы системы применяют в пределах установленной каждым документом области в соответствии с положениями ГК РФ, ФЗ «О техническом регулировании» от 27.12.2002 N 184-ФЗ (в действующих редакциях), а также действующего законодательства Российской Федерации.
Межгосударственные строительные нормы правила применяют на территории Российской Федерации в качестве федеральных нормативных документов путем
принятия соответствующих строительных норм правил Российской |
Федерации |
в установленном законодательством России порядке. |
|
Международные, межгосударственные и другие региональные |
стандарты, |
а также национальные стандарты других стран применяются в строительстве непосредственно в качестве стандартов Российской Федерации в порядке, установленном Федеральным законом «О техническом регулировании» от 27.12.2002 N 184-ФЗ (в действующей редакции).
Обязательные требования нормативных документов подлежат применению всеми органами управления и надзора, предприятиями и организациями независимо от формы собственности и принадлежности, гражданами, занимающимися индивидуальной трудовой деятельностью или осуществляющими индивидуальное строительство, а также общественными и иными организациями, включая предприятия с участием зарубежных партнеров, зарубежными юридическими и физическими лицами.
7
Отсутствие в договоре (контракте) |
ссылок на нормативные документы, содер- |
||||
жащие обязательные требования, не освобождает исполнителя от их соблюдения. |
|||||
Разрешение |
на отступление от обязательных требований нормативного доку- |
||||
мента в обоснованных случаях может дать только орган, которым этот документ вве- |
|||||
ден на территории Российской Федерации, при наличии компенсирующих мероприя- |
|||||
тий и согласований органов надзора. |
|
|
|
||
Рекомендуемые |
положения |
нормативных |
документов |
применяют |
|
по усмотрению исполнителя (производителя продукции) или по требованию заказчи- |
|||||
ка. |
|
|
|
|
|
Юридические и физические лица несут ответственность за нарушение обяза- |
|||||
тельных требован й |
прав льность применения положений нормативных докумен- |
||||
тов в соответств |
с законодательством: |
|
|
||
- Кодекс Росс йской Федерац об административных правонарушениях от 30.12.2001 N 195-ФЗ (КоАП РФ, глава 9) (в действующей редакции
от 14.08.2018 года).
- Уголовный кодекс Росс йской Федерации" от 13.06.1996 N 63-ФЗ (в действующей редакции от 29.07.2018, Статьи 215, 216, 246, 253, 257, 269)
Необход мый перечень нормативно-технической документации применяемый в лабораторных работах представлен в приложениях 1-2 данного методического указания.
Ла ораторная работа № 2 Технология разработки грунта.
Разработка грунта под фундаменты зданий и сооружений
Цель работы: Получение навыков в выполнении расчетов.
Оснащенность и оборудование: методические указания, курс лекций по указанной теме, справочная литература, калькулятор, мультимедийное оборудование, персональный компьютер.
|
Порядок проведения работы |
1. |
Ознакомиться с целью, порядком выполнения работы, теоретической частью. |
2. |
Задание выдается индивидуально каждому студенту преподавателем. |
3. |
Определить границы котлована (траншеи) |
4. |
Рассчитать объем земляных работ: Vk, Vc, Vполн., Vподч., Vоб.зас. |
5. |
Рассчитать объем земляных работ с погрузкой в транспорт в отвал. |
СибАДИ |
|
6. |
Оформить работу и подготовить ее к защите. |
Теоретические сведения
Выбор методов производства земляных работ, выбор механизма (тип экскаватора, его оборудование и емкость ковша), выбор схемы движения экскаватора и типа забоя зависят от геометрических размеров здания в плане, от типа фундаментов и глубины их заложения, от вида и состояния грунтов и ряда других факторов. Основной меха-
8
низм для разработки грунта − экскаватор (оборудование: прямая лопата, обратная лопата, драглайн, грейдер).
Существующие схемы разработки грунта рассмотрены в [1,2,4,5] и на лекционных занятиях.
Разработка грунта в котлованах (траншеях) производится с откосами и без них. Крутизна откосов принимается в соответствии с требованиями нормативнотехнической документации, а также на основании проекта производства работ при соблюдении правил техники безопасности труда. [1,2,4,5 ].
При разработке грунта котлованом за его пределами устраивается съезд с укло-
СибАДИ
ном 15 % , для производства последующих работ.
Пример расчета. Исходными данными являются рабочие чертежи: план и разре-
зы фундаментов выданные преподавателем дисциплины.
1. Определ ть гран цы котлована (траншеи) и их размеры.
2. Определ ть объемы земляных ра от под фундаменты зданий и сооружений в
соответствии с сходными данными. |
|
|
|
|
|
||||
|
Исходные данные: грунт; га ариты здания; тип фундамента; отметка заложения |
||||||||
фундамента; коэфф ц ент откоса; |
|
|
|
|
|
||||
|
Ход работы: |
|
|
|
|
|
|||
1. |
Определить размеры котлована по низу (дну), по верху |
размеры съезда (вы- |
|||||||
|
|
черч ваем р сунки) в соответствии с заданием. |
|
Таблица 2.1 |
|||||
|
|
|
|
|
|
|
|
||
|
|
|
Крутизна откосов временных котлованов траншей |
||||||
|
№№ |
|
Наименование грунта |
|
Крутизна откоса при глубине выемки, м |
|
|||
|
п/п |
|
|
|
|
|
|
|
|
|
|
|
|
До 1,5 |
От 1,5 до 3 |
|
От 3 до 5 |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
1 |
|
Песок |
|
1:0,5 |
1:1 |
|
1:1 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
Супесь |
|
1:0,25 |
1:0,67 |
|
1:0,85 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
Суглинок |
|
1:0 |
1:0,5 |
|
1:0,75 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
Глина |
|
1:0 |
1:0,25 |
|
1:0,5 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
Лессовый сухой |
|
1:0 |
1:0,5 |
|
1:0,5 |
|
|
|
|
|
|
|
|
|
||
2. |
Определяем объем грунта по котловану (Vк) определяем по формуле |
||||||||
Vк Fср h ,
где h − глубина разработки, м; Fср − площадь среднего сечения, м2.
Fср аср вср;
Определяем (в соответствии с рисунками 2.1-2.3):
ан (ширина по дну котлована), м ав (ширина по верху котлована), м
вн (длина котлована но дну), м
вв (длина котлована ао верху), м
9
3. |
Определяем объем грунта по съезду определяется по формуле |
|||
|
V |
L h c |
, |
|
|
|
|||
|
c |
2 |
|
|
|
|
|
||
где с − ширина съезда, принятая 4,5 м; L − длина съезда, м; |
||||
|
|
L h , |
||
|
|
|
i |
|
где i − уклон съезда, принятый 15 %; тогда L = 13,0 м и |
||||
4. |
Определяем полный объем разработки грунта в котловане: |
|||
СибАДИ |
||||
|
Vполн. Vк Vс. |
|||

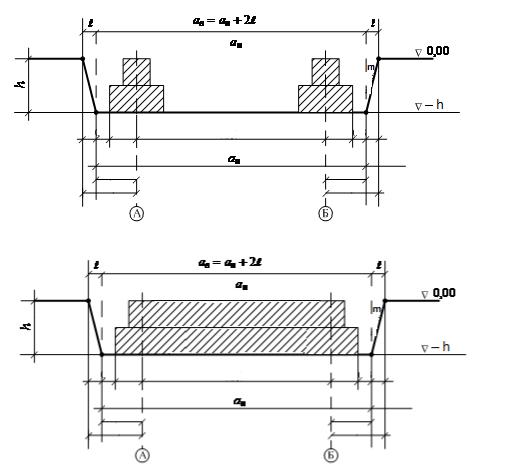

Рис 2.1. Определение габаритов котлована с учетом откоса
10
