Материал: Условные знаки для топографических планов
Таблица 93
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|

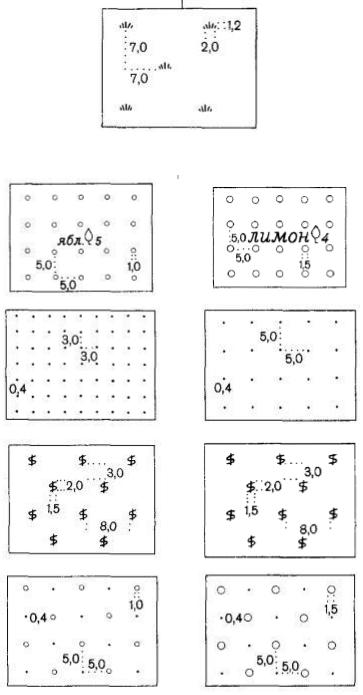

408 |
Растительность лишайниковая (ягель и |
|
|
|
др.) [542] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Водная растительность показывается условными знаками №№ 228 - 232 по голубому фону (см. таблицы 49, 50) |
|||
|
|
Культурная растительность |
|
|
|
|
|
|
|
409 |
Сады фруктовые (включая цитрусовые). |
|
|
|
* |
Цифра - средняя высота в м[543 - 545] |
|
|
|
|
|
|
|
|
410 |
Ягодники [543, 546] |
|
|
|
|
|
|
|
|
411 |
Виноградники [543, 547] |
|
|
|
|
|
|
|
|
412 |
Сады фруктовые с ягодниками [543, 548] |
|
|
|
|
|
|
|
|
Таблица 94
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|

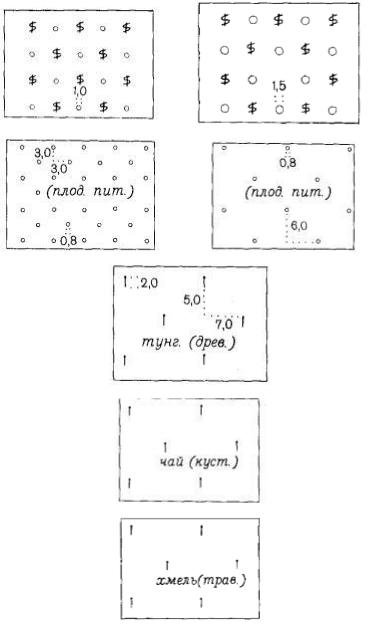

413 |
Сады фруктовые с виноградниками |
|
|
|
[543, 548] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
414 |
Питомники плодовые (фруктовые, |
|
|
|
ягодные, виноградные) [543, 549] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Плантации технических культур(* [543, |
|
|
|
|
550]: |
|
|
|
|
1) древесных |
|
|
|
|
|
1) |
|
|
415 |
|
|
|
|
2)кустарниковых |
|
|
|
|
|
|
|
|
|
|
|
2) |
|
|
|
|
|
|
|
|
3) травяных |
|
|
|
|
|
3) |
|
|
|
|
|
|
|
(* Подводные плантации показываются условным знаком №233 (таблица 50). |
|
|
||
Таблица 95
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|

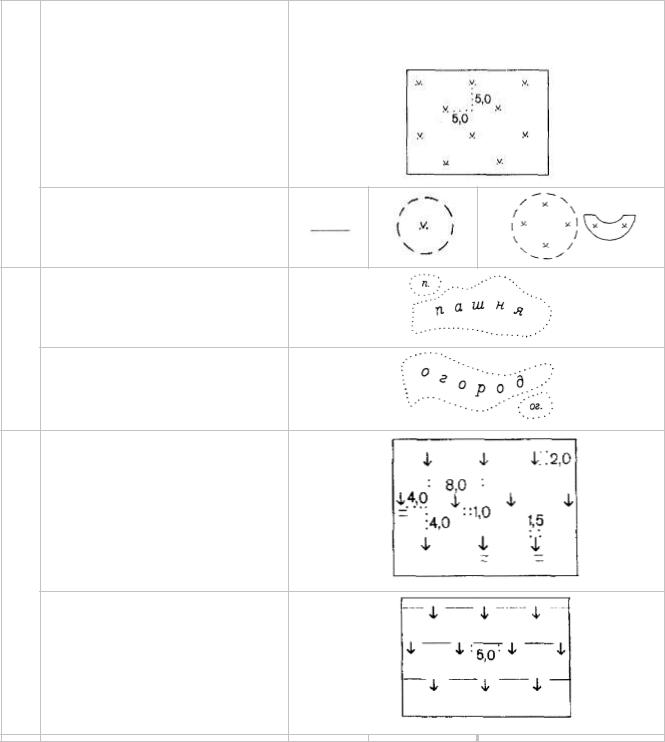

Газоны [543, 551]
416
Клумбы [543, 551]
Пашни [543, 552]
417
Огороды [543, 553]
Поля рисовые, затопляемые водой [543,
554]:
1) периодически
418 |
1) |
2) большую часть года
2)
СЕЛЬСКОХОЗЯЙСТВЕННЫЕ УГОДЬЯ(*
(* Детализированные условные знаки пашен, залежей, сенокосов и пастбищ применяются по дополнительным требованиям.
Таблица 96
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|
|

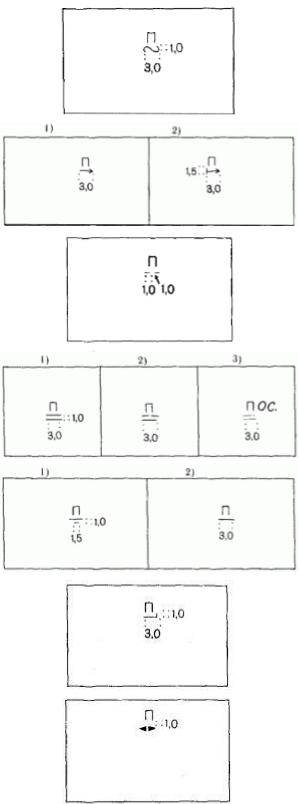

419 |
Пашни богарные (в районах поливного |
|
|
земледелия) [557] |
|
||
|
|
||
|
|
|
|
|
Пашни осушенные [557]: |
|
|
420 |
1) |
открытым дренажем |
|
|
2) |
закрытым дренажем |
|
|
|
|
|
421 |
Пашни с оросительной сетью [557] |
|
|
|
|
|
|
|
Пашни орошаемые [557]: |
|
|
422 |
1) |
регулярно, в достаточном количестве |
|
2) |
в недостаточном количестве |
|
|
|
|
||
|
3) |
на осушенных площадях |
|
|
|
|
|
423 |
1) |
Пашни лиманного орошения[557] |
|
2) |
Пашни заливные (пойменные и др.) [557] |
|
|
|
|
||
|
|
|
|
|
Пашни с осушительно-оросительными |
|
|
424 |
системами (двухстороннее регулирование |
|
|
|
водного режима) [557] |
|
|
|
|
|
|
425 |
Пашни, засоренные камнями [557] |
|
|
|
|
|
|
Таблица 97
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
МАСШТАБОВ |
|
|
||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|
|

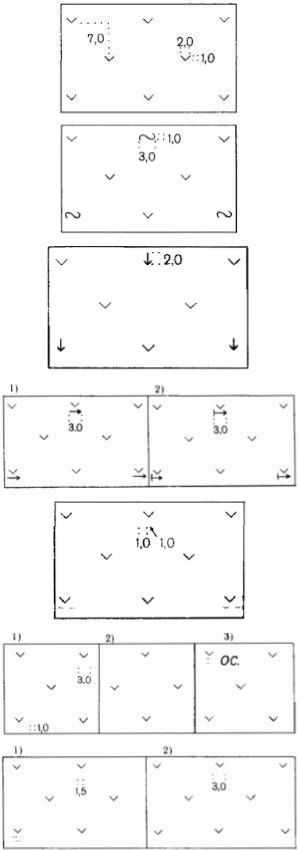

426 |
Залежи чистые [558] |
|
|
|
|
|
|
427 |
Залежи богарные (в районах поливного |
|
|
земледелия) [558] |
|
||
|
|
||
|
|
|
|
428 |
Залежи рисовые [558] |
|
|
|
|
|
|
|
Залежи осушенные [558]: |
|
|
429 |
1) |
открытым дренажем |
|
|
2) |
закрытым дренажем |
|
|
|
|
|
430 |
Залежи с оросительной сетью [558] |
|
|
|
|
|
|
|
Залежи в зоне орошения [558]: |
|
|
431 |
1) |
регулярного в достаточном количестве |
|
2) |
в недостаточном количестве |
|
|
|
|
||
|
3) |
на осушенных площадях |
|
|
|
|
|
432 |
1) |
Залежи лиманного орошения [558] |
|
2) |
Залежи заливные (пойменные и др.) [558] |
|
|
|
|
||
|
|
|
|
