Материал: Условные знаки для топографических планов
СТРОЕНИЯ, ЗДАНИЯ И ИХ ЧАСТИ
Таблица 5
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
МАСШТАБОВ |
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
|
|
1:5000 |
1:2000, 1:1000, 1:500 |
|

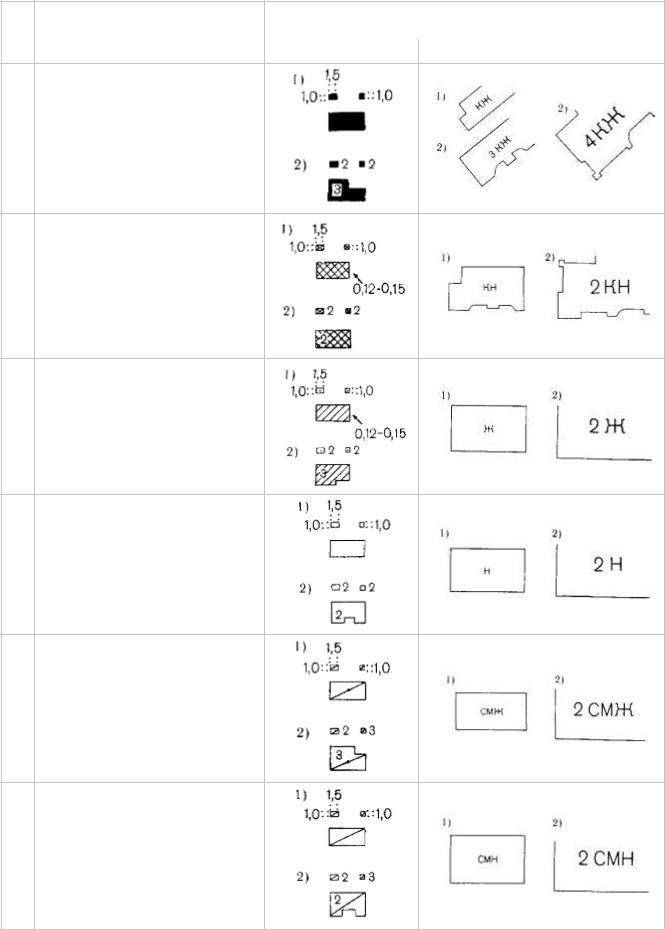

Строения жилые огнестойкие (кирпичные каменные бетонные,шлакоблочные и др.) [45 - 48, 50 - 54, 57]
131)одноэтажные
2) выше одного этажа (цифры и буквы - характеристики этажности,материала постройки и назначения строений)
Строения нежилые огнестойкие [45 - 49,
14
50 - 54, 57]
1)одноэтажные
2) выше одного этажа
Строения жилые неогнестойкие (деревянные, саманные, глинобитные)
15[45, 46, 48, 50 - 53, 57]
1)одноэтажные
2) выше одного этажа
Строения нежилые неогнестойкие [45,
16
46, 48, 49, 50 - 53, 57]
1)одноэтажные
2) выше одного этажа
Строения жилые смешанные (нижний этаж - огнестойкий, верхний - неогнестойкий, деревянные строения с
17тонкой облицовкой кирпичом и др.) [45,
46, 48, 50 - 53, 55 - 57]
1)одноэтажные
2) выше одного этажа
Строения нежилые смешанные [45, 46,
18
48, 50 - 52, 55, 57]
1)одноэтажные
2) выше одного этажа
Таблица 6
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000 |
1:2000 |
1:1000, 1:500 |
|
|
|
|||
|
|
|
|
|
|

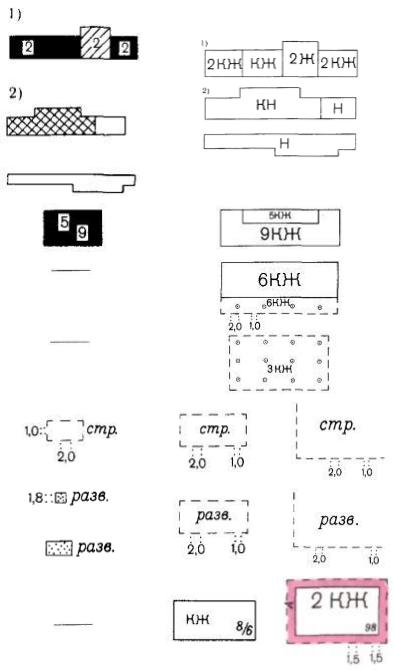

Строения смыкающиеся вплотную |
|
|
|
19 |
[54, 57, 58]: |
|
|
|
* |
1) жилые |
|
|
|
|
2) нежилые |
|
|
|
|
|
|
|
|
20 |
Строения с разноэтажными частями |
|
|
|
[58, 57] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21 |
Здания с колоннами вместо части или |
|
|
|
|
|
|
||
всего первого этажа [59] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
22 |
Здания строящиеся [61] |
|
|
|
|
|
|
|
|
23 |
Здания разрушенные и |
|
|
|
полуразрушенные [62] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24 |
Отмостки зданий (буква на её |
|
|
|
обозначении - материал покрытия) и |
|
|
|
|
* |
|
|
|
|
номера домов [63, 64] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 7
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
||
|
1:5000 |
1:2000 |
1:1000, 1:500 |
||
|
|
|
|||
|
|
|
|
|
|
25 |

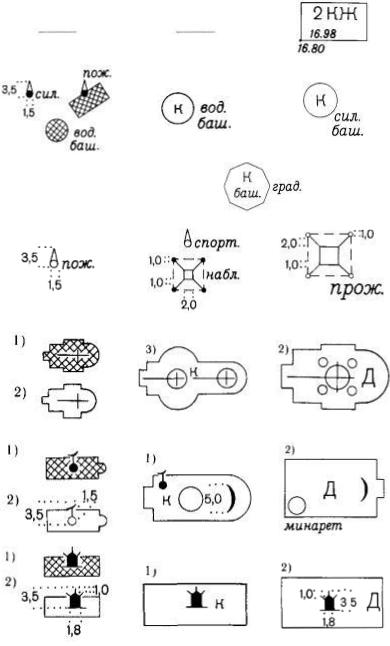

Отметки высот: пола первого этажа |
|
|
|
|
(внутри контура строения);отмостки |
|
|
|
||
* |
|
|
|
||
земли или тротуара на углу дома [65] |
|
|
|
||
|
|
|
|
||
|
|
|
|
|
|
|
Сооружения башенного типа |
|
|
|
|
|
капитальные (водонапорные и |
|
|
|
|
|
силосные башни, градирни башенные, |
|
|
|
|
26 |
пожарные каланчи и т.п.) [66 - 68] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
27 |
Вышки легкого типа (наблюдательные, |
|
|
|
|
прожекторные, спортивные и т.п.) [69] |
|
|
|
||
|
|
|
|
||
|
|
|
|
|
|
|
Церкви, костелы, кирхи [71, 72]: |
|
|
|
|
|
1) |
каменные с одним или |
|
|
|
|
разновысотными куполами |
|
|
|
|
28 |
2) |
деревянные с одним или |
|
|
|
|
разновысотными куполами |
|
|
|
|
|
3) |
с двумя куполами одинаковой |
|
|
|
|
высоты |
|
|
|
|
|
|
|
|
|
|
|
Мечети [71, 73]: |
|
|
|
|
29 |
1) |
каменные |
|
|
|
|
2) |
деревянные |
|
|
|
|
|
|
|
|
|
|
Пагоды и храмы буддийские [71, 74]: |
|
|
|
|
30 |
1) |
каменные |
|
|
|
|
2) |
деревянные |
|
|
|
|
|
|
|
|
|
Таблица 8
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000 |
1:2000 |
1:1000, 1:500 |
|
|
|
|||
|
|
|
|
|
|

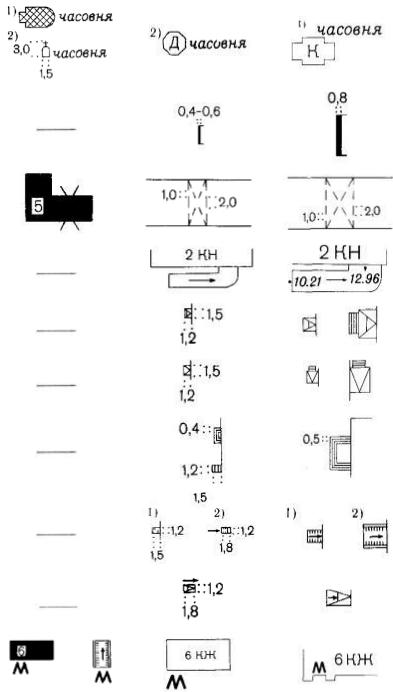

Часовни [71, 75] |
|
|
|
31 |
1) каменные |
|
|
|
|
2) деревянные |
|
|
|
|
|
|
|
|
32 |
Брандмауеры [76] |
|
|
|
|
|
|
|
|
33 |
Въезды под арки [77] |
|
|
|
|
|
|
|
|
34 |
Въезды на второй этаж (отметки |
|
|
|
высот внизу и вверху) [78] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35 |
Крыльца каменные закрытые [79, 80] |
|
|
|
|
|
|
|
|
36 |
Крыльца деревянные закрытые [79, |
|
|
|
80] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
37 |
Крыльца открытые, ступени вверх |
|
|
|
[79, 81] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1) Крыльца открытые,ступени вниз |
|
|
|
38 |
[79, 81] |
|
|
|
2) Входы открытые в подземные |
|
|
|
|
|
|
|
|
|
|
части зданий [79, 81] |
|
|
|
|
|
|
|
|
39 |
Входы закрытые в подземные части |
|
|
|
зданий [79, 80] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
Входы в метро [82] |
|
|
|
|
|
|
|
|
Таблица 9
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000 |
1:2000 |
1:1000, 1:500 |
|
|
|
|||
|
|
|
|
|
|

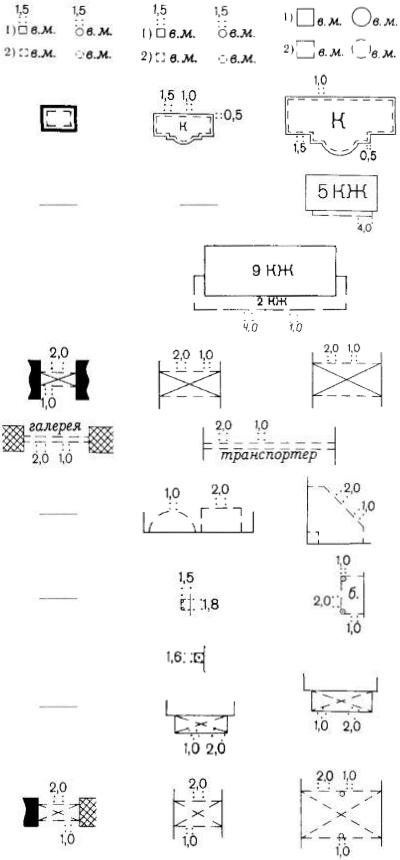

Вентиляторы метро [83]: |
|
|
|
41 |
1) наземные |
|
|
|
2) подземные (решетки |
|
|
|
|
|
|
|
|
|
|
вентиляционных шахт) |
|
|
|
|
|
|
|
|
42 |
Части подземных зданий (наземные) |
|
|
|
[84] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Части зданий нависающие, не |
|
|
|
43 |
имеющие опор (витрины, выступы и |
|
|
|
|
др.) [85] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Переходы и галереи для |
|
|
|
44 |
транспортеров надземные |
|
|
|
|
(«воздушные»)между зданиями [86] |
|
|
|
|
|
|
|
|
|
|
|
|
|
45 |
Ниши и лоджии [87] |
|
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
46 |
Балконы на столбах [88] |
|
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
47 |
Террасы [89] |
|
|
|
|
|
|
|
|
48 |
Навесы и перекрытия между |
|
|
|
зданиями [90] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
