Материал: Условные знаки для топографических планов

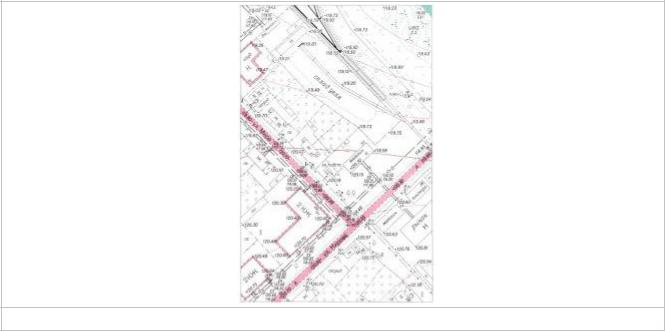

Пример изображения части поселка сельского типа (районный центр)
Таблица 16
1:1000
ОБЪЕКТЫ ПРОМЫШЛЕННЫЕ, КОММУНАЛЬНЫЕ И СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРОИЗВОДСТВА
Таблица 17
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

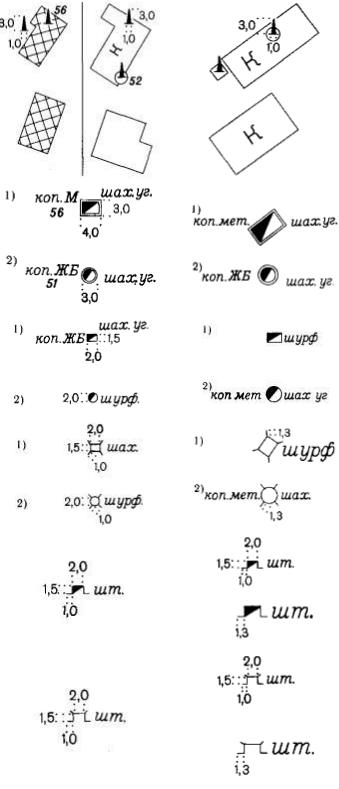

Здания производственного назначения |
|
|
|
74 |
(заводов, фабрик,электростанций, мельниц, |
|
|
|
* |
мастерских и т.п.) с трубами: цифры -высоты |
|
|
|
|
труб в м [120, 121] |
|
|
|
|
|
|
|
|
75 |
Здания производственного назначения без |
|
|
|
труб [120, 121] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Устья основных шахтных стволов [122 - 126]: |
|
|
|
76 |
1)прямоугольного сечения |
|
|
|
2) круглого сечения |
|
|
|
|
* |
|
|
|
|
Специализация шахт, материал копров и их |
|
|
|
|
|
|
|
|
|
|
высоты в м |
|
|
|
|
|
|
|
|
|
Устья вспомогательных шахтных стволов и |
|
|
|
77 |
эксплуатационных шурфов[122, 124 - 126]: |
|
|
|
1)прямоугольного сечения |
|
|
|
|
|
|
|
|
|
|
2) круглого сечения |
|
|
|
|
|
|
|
|
|
Устья недействующих шахтных стволов и |
|
|
|
78 |
эксплуатационных шурфов[122, 124]: |
|
|
|
1)прямоугольного сечения |
|
|
|
|
|
|
|
|
|
|
2) круглого сечения |
|
|
|
|
|
|
|
|
79 |
Устья действующих штолен [122, 124] |
|
|
|
|
|
|
|
|
80 |
Устья недействующих штолен [122, 124] |
|
|
|
|
|
|
|
|
Таблица 18
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1500 |
|
|
|
|
||
|
|
|
|
|
|

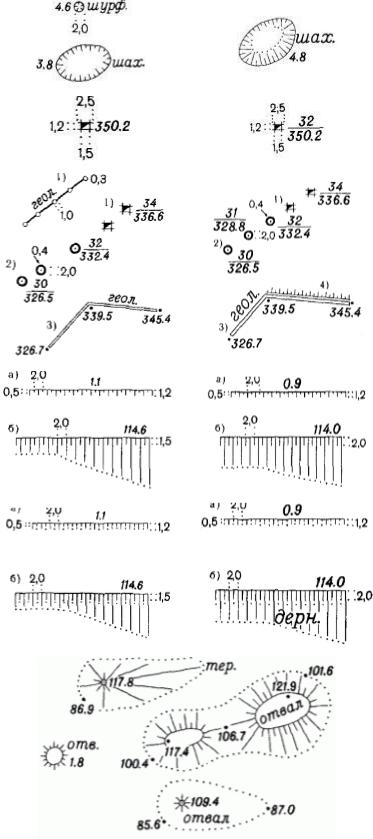

Устья шахтных стволов, шурфов, штолен |
|
|
|
81 |
обрушившиеся |
|
|
|
|
(цифры - глубины воронок в м) [127] |
|
|
|
|
|
|
|
|
|
Устья разведочных геологических |
|
|
|
82 |
шурфов (в числителе дроби -номер |
|
|
|
* |
шурфа, в знаменателе - отметка земли у |
|
|
|
|
шурфа) [128] |
|
|
|
|
|
|
|
|
|
Линейные объекты геологоразведочного |
|
|
|
|
назначения [129, 130]: |
|
|
|
|
1) линии разведочных геологических |
|
|
|
83 |
шурфов |
|
|
|
* |
2) линии разведочных геологических |
|
|
|
|
скважин |
|
|
|
|
3) канавы геологические |
|
|
|
|
4) валики вдоль геологических канав |
|
|
|
|
|
|
|
|
84 |
Откосы неукрепленные (цифры - высоты |
|
|
|
в м) [131 - 133] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
85 |
Откосы укрепленные (надписи - способы |
|
|
|
укрепления, цифры - высоты в м) [131 - |
|
|
|
|
* |
|
|
|
|
133] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Отвалы породы - терриконы и др. |
|
|
|
86 |
(цифры - отметки и относительные |
|
|
|
|
высоты в м) [134, 135] |
|
|
|
|
|
|
|
|
Таблица 19
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1500 |
|
|
|
|
|
||
|
|
|
|
|
|
|

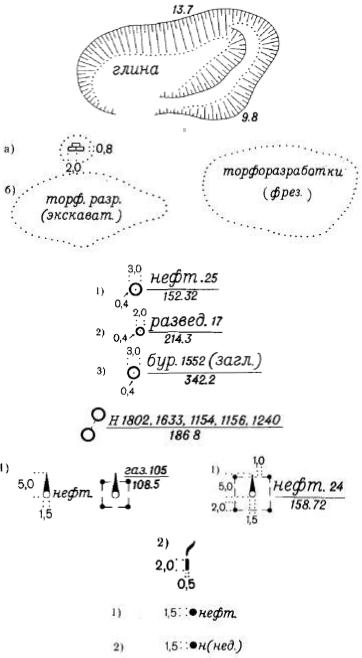

Разработки твердых полезных ископаемых |
|
|
|
|
87 |
открытые (карьеры и др.),материал добычи |
|
|
|
|
|
(цифры - глубины в м) [136, 137] |
|
|
|
|
|
|
|
|
|
|
88 |
Торфоразработки и способ добычи [140] |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
Скважины буровые эксплуатационные |
|
|
|
|
|
(нефтяные, газовые и другие),их |
|
|
|
|
89 |
назначение и номера - в числителе дроби, |
|
|
|
|
отметки высот - в знаменателе [142]: |
|
|
|
||
* |
|
|
|
||
1) |
скважины глубокого бурения |
|
|
|
|
|
|
|
|
||
|
2) |
скважины глубиной менее 500 м |
|
|
|
|
3) |
скважины заглушённые |
|
|
|
|
|
|
|
|
|
90 |
Скважины, расположенные кустом [143] |
|
|
|
|
|
|
|
|
|
|
|
1) |
Вышки нефтяные и газовые, их |
|
|
|
|
назначение и номера [144] |
|
|
|
|
|
2) |
Факелы газовые [145] |
|
|
|
91 |
|
|
|
|
|
|
|
|
|
|
|
|
Колодцы нефтяные [146]: |
|
|
|
|
92 |
1)действующие |
|
|
|
|
|
2) |
недействующие |
|
|
|
|
|
|
|
|
|
Таблица 20
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|

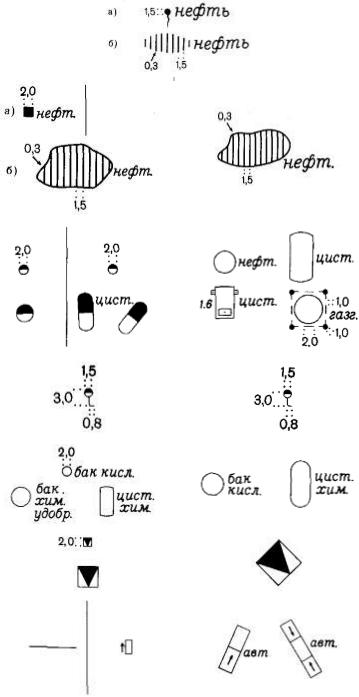

93 |
Выходы нефти [147] |
|
|
|
|
|
|
|
|
94 |
Бассейны и ямы нефтяные [148] |
|
|
|
|
|
|
||
|
|
|
|
|
|
Баки и цистерны для горючего, |
|
|
|
95 |
газгольдеры (цифры - высоты опор в м) |
|
|
|
|
[149, 150] |
|
|
|
|
|
|
|
|
96 |
Бензоколонки, колонки дизельного |
|
|
|
топлива [151] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
97 |
Баки и цистерны для кислот, химических |
|
|
|
* |
удобрений и др. [152] |
|
|
|
|
|
|
|
|
98 |
Бункеры саморазгружающиеся (на |
|
|
|
промышленных предприятиях) [153] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
99 |
Эстакады для ремонта автомашин [154, |
|
|
|
155] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
