Материал: Условные знаки для топографических планов
Таблица 26
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
|
||
|
|
|
|
|
|
|

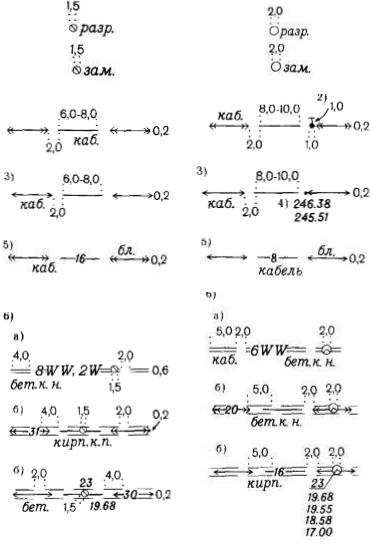

Колодцы смотровые (люки) подземных |
|
|
|
|
118 |
коммуникаций [187]: |
1) |
|
1) |
|
1)разрушенные |
|
||||
* |
|
|
|
||
2) |
находящиеся под мощением или |
|
|
|
|
|
|
|
|
||
|
асфальтом |
2) |
|
2) |
|
|
|
|
|||
|
|
|
|
|
|
|
Электрокабели подземные [188 - 193]: |
1) |
|
|
|
|
1) |
высокого напряжения (заложенные в |
|
|
|
|
траншее) |
|
|
|
|
|
2) |
кабельные столбики-сторожки |
|
|
1) |
|
|
|
|
|
|
|
3) |
низкого напряжения(заложенные в |
|
|
|
119 |
траншее) |
|
|
|
|
|
4) |
высотные отметки земли и заложения |
|
|
|
|
трубы кабеля |
|
|
|
|
|
|
|
|
|
|
|
5) |
высокого и низкого напряжения в |
|
|
|
|
блоках (цифры - число прокладок в |
|
|
|
|
|
блоке) |
|
|
|
|
|
|
|
|
|
|
|
6) |
высокого и низкого напряжения в |
|
|
|
|
каналах; материал каналов, колодцы |
|
|
|
|
* |
смотровые,их номера и высотные |
|
|
|
|
отметки (цифры в разрыве знака - число |
|
|
|
||
|
|
|
|
||
|
прокладок, индексы WW - высокое |
|
|
|
|
|
напряжение, W - низкое) |
|
|
|
|
|
|
|
|
|
|
Таблица 27
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
|
||
|
|
|
|
|
|
|
Электрокабели подводные [188, 194]: |
|
|
|
|
|
1) |
высокого напряжения, на |
|
|
|
|
поверхности дна |
|
|
|
|
120 |
|
|
|
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
|
2) |
низкого напряжения, на поверхности |
|
|
|
|
дна |
|
|
|
|
|
|
|
|
|
|
|
3) |
высокого и низкого напряжения, |
|
|
|
|
проложенные под дном или |
|
|
|
|
* |
перекрытые наносами(цифры у |
|
|
|
|
|
стрелки - глубины от поверхности дна в |
|
|
|
|
|
м) |
|
|
|
|
|
|
|
|
|
|
|

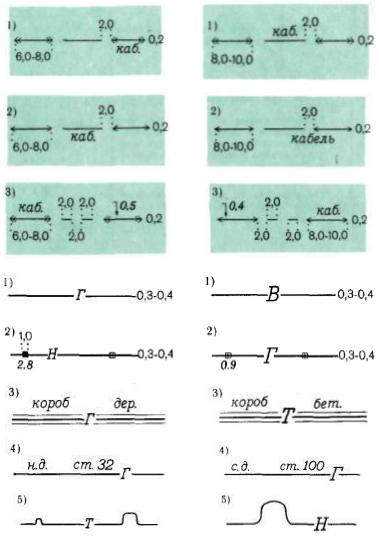

Трубопроводы наземные [195 - 200]: |
|
|
|
|
|
1) |
на грунте (буквы-индексы |
|
|
|
|
назначения трубопроводов) |
|
|
|
|
|
|
|
|
|
|
121 |
2) |
на опорах(цифры - высоты опор в м) |
|
|
|
|
|
|
|
|
|
|
3) |
в коробах(надпись - материал |
|
|
|
|
короба) |
|
|
|
|
|
|
|
|
|
|
|
4) |
материал труб и их внутренний |
|
|
|
|
диаметр в мм, категория давления для |
|
|
|
|
* |
газопроводов |
|
|
|
|
|
|
|
|
|
|
5) |
изгибы трубопроводов |
|
|
|
|
|
|
|
|
||
|
компенсационные |
|
|
|
|
|
|
|
|
|
|
Таблица 28
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
|
||
|
|
|
|
|
|
|
6) |
переходы трубопроводов арочные |
|
|
|
|
(через препятствия) |
|
|
|
|
|
|
|
|
|
|
|
Трубопроводы подземные [195 - 197, |
|
|
|
|
|
201, 202]: |
|
|
|
|
|
1) |
трубопроводы с колодцами |
|
|
|
|
смотровыми (буквы - индексы |
|
|
|
|
|
назначения трубопроводов, цифры - |
|
|
|
|
|
номера и высотные отметки колодцев) |
|
|
|
|
|
|
|
|
|
|
|
2) |
трубопроводы проложенные рядом в |
|
|
|
122 |
одной траншее (цифры - число |
|
|
|
|
прокладок) |
|
|
|
||
* |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
3) |
направление течения жидкостей в |
|
|
|
|
самотечных прокладках |
|
|
|
|
|
|
|
|
|
|
|
4) |
строящиеся |
|
|
|
|
5) |
недействующие |
|
|
|
|
|
|
|
|
|
|
6) |
глубины заложения труб в м (до их |
|
|
|
|
верха) |
|
|
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
|
7) |
коверы |
|
|
|
|
8) |
бункеры и будки смотровые |
|
|
|
|
9) |
пункты контрольно- |
|
|
|
|
распределительные |
|
|
|
|
|
|
|
|
|
|
|
Камеры на трубопроводах [204]: |
|
|
|
|
123 |
1) |
наземные, их номера и колодцы |
|
|
|
смотровые |
|
|
|
||
* |
|
|
|
||
2) |
подземные, их номера и колодцы |
|
|
|
|
|
|
|
|
||
|
смотровые |
|
|
|
|
|
|
|
|
|
|
Таблица 29
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

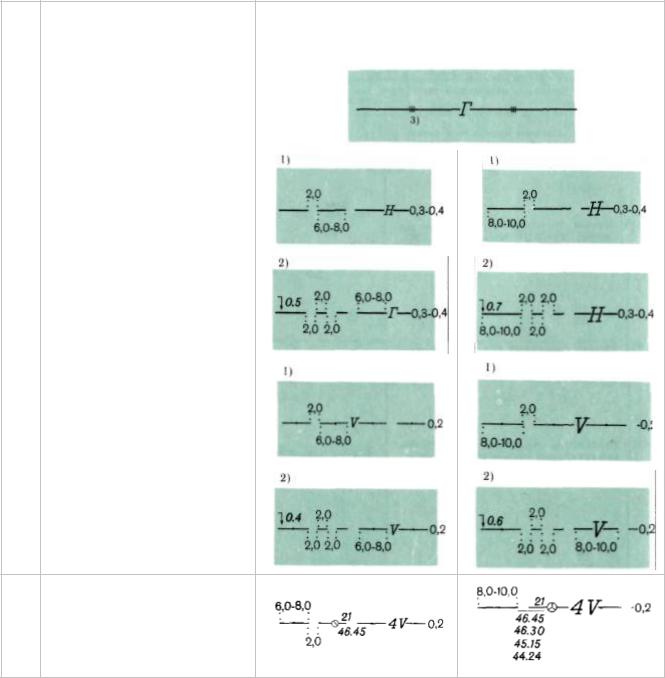

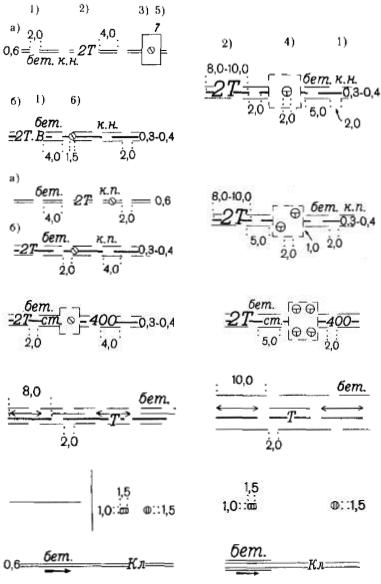

Каналы непроходные для подземных |
|
|
|
|
трубопроводов [195, 205]: |
|
|
|
|
1) каналы и материал их постройки |
|
|
|
124 |
2) число и назначение прокладок |
|
|
|
* |
3) наземные камеры на каналах |
|
|
|
|
4) подземные камеры на каналах |
|
|
|
|
5) номера камер |
|
|
|
|
6) колодцы смотровые |
|
|
|
|
|
|
|
|
125 |
Каналы полупроходные для |
|
|
|
* |
подземных трубопроводов [195, 205] |
|
|
|
|
|
|
|
|
|
Каналы проходные для подземных |
|
|
|
126 |
трубопроводов (в разрыве знака - |
|
|
|
характеристики прокладки: слева - |
|
|
|
|
* |
|
|
|
|
число, назначение и материал,справа - |
|
|
|
|
|
|
|
|
|
|
внутренний диаметр в мм) [195, 205] |
|
|
|
|
|
|
|
|
|
Коллекторы общие для подземных |
|
|
|
127 |
коммуникаций (надпись - материал |
|
|
|
|
коллектора) [195, 206] |
|
|
|
|
|
|
|
|
128 |
Решетки сточные [207] |
|
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
129 |
Канализация ливневая открытая [207] |
|
|
|
|
|
|
|
|
Таблица 30
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
МАСШТАБОВ |
||
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
|
|
|
Трубопроводы надводные на опорах |
|
|
|
130 (цифры в скобках - высоты над водой |
|
|
||
|
в м) [195, 208] |
|
|
|
|
|
|
|
|
131 |
Трубопроводы подводные [195, 209]: |
|
|
|
1) на поверхности дна |
|
|
||
|
|
|
||
|
|
|
|
|
|
2) проложенные под дном или |
|
|
|
* |
перекрытые наносами (цифры у |
|
|
|
стрелки - глубины от поверхности дна |
|
|
||
|
|
|
||
|
в м) |
|
|
|
|
|
|
|
|
|
Линии связи и технических средств |
|
|
|
132 |
управления подводные |
|
|
|
кабельные[210, 211]: |
|
|
||
|
|
|
||
|
1) на поверхности дна |
|
|
|
|
|
|
|
|
|
2) проложенные под дном или |
|
|
|
* |
перекрытые наносами (цифры у |
|
|
|
стрелки - глубины от поверхности дна |
|
|
||
|
|
|
||
|
в м) |
|
|
|
Линии связи и технических средств управления подземные кабельные;
133 колодцы смотровые, их номера и
*высотные отметки (цифры в разрыве знака - число прокладок) [210, 212,
213]
