Материал: Условные знаки для топографических планов
Таблица 36
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
||
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
||
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
||
|
|
|
|
||
|
|
|
|
|
|
|

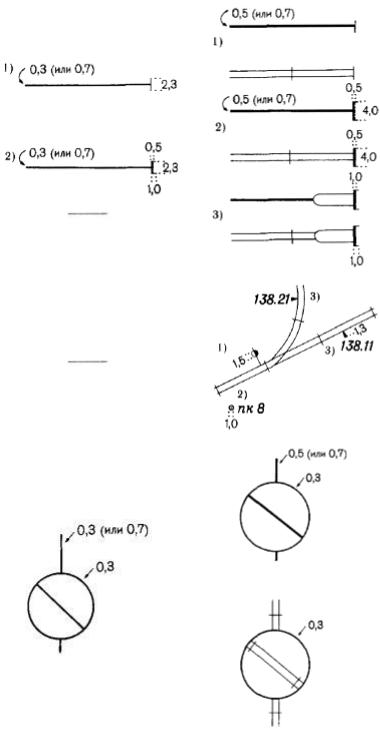

Концы рельсовых путей (тупики) [245, |
|
|
|
|
|
246]: |
|
|
|
|
171 |
1) |
без упоров |
|
|
|
|
2) |
с упорами |
|
|
|
|
3) |
с упорами и балластной призмой |
|
|
|
|
|
|
|
|
|
|
1) |
Стрелки переводные на |
|
|
|
|
железнодорожных и трамвайных |
|
|
|
|
172 |
путях [247, 248] |
|
|
|
|
2) |
Знаки километрового пикетажа |
|
|
|
|
* |
|
|
|
||
[247] |
|
|
|
||
|
|
|
|
||
|
3) |
Отметки высот головки рельса |
|
|
|
|
[247, 249] |
|
|
|
|
|
|
|
|
|
|
173 |
Круги поворотные [250] |
|
|
|
|
|
|
|
|
|
|
Таблица 37
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
||
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
||
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
||
|
|
|
|
||
|
|
|
|
|
|
|

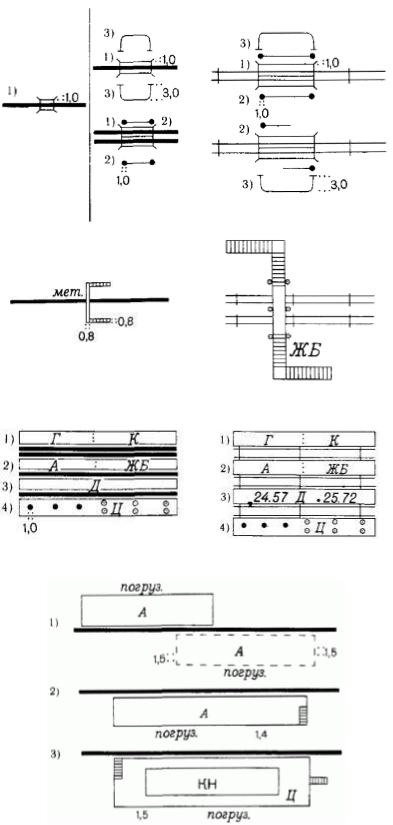

1) |
Переезды через железные |
|
|
|
174 |
дороги [125] |
|
|
|
|
2) |
Шлагбаумы[251] |
|
|
|
|
|
|
|
|
||
|
3) |
Ворота габаритные [251] |
|
|
|
|
|
|
|
|
|
|
Виадуки (мосты) пешеходные над |
|
|
|
|
|
железными дорогами [252] |
|
|
|
|
175 |
|
|
|
|
|
|
|
|
|
|
|
|
Платформы пассажирские (низкие, |
|
|
|
|
|
высокие) [253]: |
|
|
|
|
|
1) |
открытые с гравийным или |
|
|
|
|
каменным покрытием |
|
|
|
|
|
2) |
открытые асфальтированные или |
|
|
|
|
железобетонные |
|
|
|
|
|
|
|
|
|
|
|
3) |
открытые деревянные(цифры - |
|
|
|
|
отметки высот края платформы и |
|
|
|
|
* |
головки рельса) |
|
|
|
|
|
4) |
крытые цементобетонные с |
|
|
|
|
одним и двумя рядами опор |
|
|
|
|
|
|
|
|
|
|
|
Платформы грузовые и площадки |
|
|
|
|
|
погрузочно-разгрузочные [253, 254]: |
|
|
|
|
|
1) |
низкие (с бортовым камнем или |
|
|
|
177 |
без него) |
|
|
|
|
|
2) |
высокие |
|
|
|
|
3) |
высокие (рампы) при зданиях или |
|
|
|
|
сооружениях; цифры - высоты в м |
|
|
|
|
|
|
|
|
|
|
Таблица 38
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
ПЛАНОВ МАСШТАБОВ |
|
|
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
||
|
|
|
|||
|
|
|
|
|
|
178 |

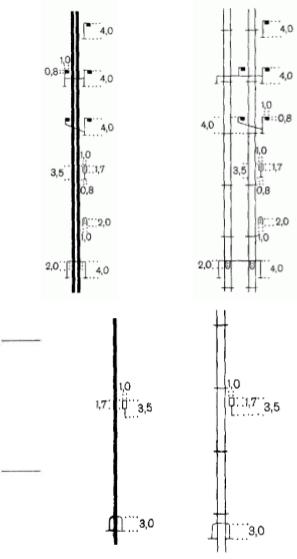

Семафоры [255] |
|
|
|
|
|
|
|
|
|
|
179 |
Семафоры на мостике двухопорном [255] |
|
|
|
|
|
|
|
|
|
|
180 |
Семафоры на мостике консольном [255] |
|
|
|
|
|
|
|
|
|
|
181 |
Светофоры мачтовые [256] |
|
|
|
|
|
|
|
|
|
|
182 |
Светофоры карликовые [256] |
|
|
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
183 |
Светофоры подвесные (светофорные арки) [256] |
|
|
|
|
|
|
|
|
|
|
|
Диски предупредительные, уклоноуказатели, щиты |
|
|
|
|
184 |
маневровые и оповестительные, указатели |
|
|
|
|
маршрутные и другие знаки вдоль железнодорожных |
|
|
|
|
|
|
|
|
|
|
|
|
путей [257] |
|
|
|
|
|
|
|
|
|
|
185 |
Ворота габаритные над железной дорогой [258] |
|
|
|
|
|
|
|
|
|
|
АВТОМОБИЛЬНЫЕ И ГРУНТОВЫЕ ДОРОГИ, ТРОПЫ
Таблица 39
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

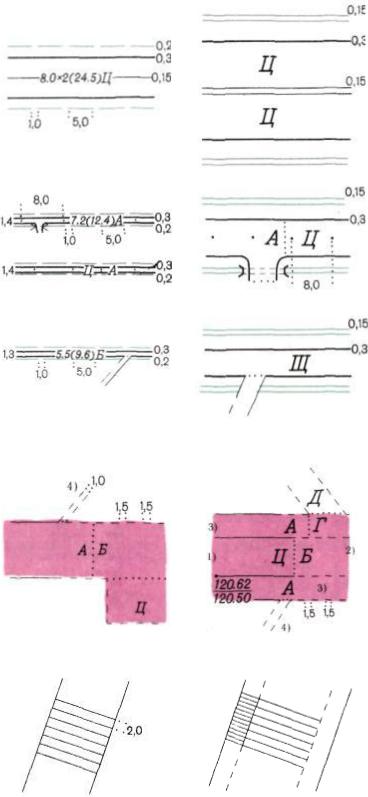

Автомагистрали (автострады) и их |
|
|
|
|
характеристики: ширина проезжей части в |
|
|
|
186 |
м и количество проезжих частей, общая |
|
|
|
|
ширина дороги в м,материал покрытия |
|
|
|
|
[259, 260 - 264] |
|
|
|
|
|
|
|
|
|
Автомобильные дороги с |
|
|
|
|
усовершенствованным |
|
|
|
|
покрытием(усовершенствованные шоссе) |
|
|
|
187 |
и их характеристики: ширина проезжей |
|
|
|
части в м, общая ширина дороги в м, |
|
|
|
|
|
|
|
|
|
|
материал покрытия [259 - 263, 265] |
|
|
|
|
Оборудованные съезды |
|
|
|
|
Границы смены покрытий [261, 262] |
|
|
|
|
|
|
|
|
|
Автомобильные дороги с покрытием |
|
|
|
|
(шоссе) и их характеристики:ширина |
|
|
|
|
проезжей части в м, общая ширина |
|
|
|
188 |
дороги в м, материал покрытия [259 - 263, |
|
|
|
|
266, 267] |
|
|
|
|
Примыкания дорог низших классов без |
|
|
|
|
оборудованных съездов[263] |
|
|
|
|
|
|
|
|
|
Проезжие части улиц и тротуары |
|
|
|
|
[268 - 270]: |
|
|
|
|
1) проезжие части улиц при наличии |
|
|
|
|
бортового камня |
|
|
|
|
2) проезжие части улиц без бортового |
|
|
|
|
камня |
|
|
|
|
3) тротуары на улицах и пешеходные |
|
|
|
189 |
дорожки с твердым покрытием (в парках, |
|
|
|
|
на кладбищах и др.) |
|
|
|
|
4) тротуары на улицах и пешеходные |
|
|
|
|
дорожки без покрытия |
|
|
|
|
Буквенные индексы - материал покрытия, |
|
|
|
|
цифры - отметки высот: в числителе |
|
|
|
|
дроби - на бортовом камне, в |
|
|
|
|
знаменателе - рядом с бортовым камнем |
|
|
|
|
|
|
|
|
190 |
Непроезжие улицы (крутые, ступенчатые, |
|
|
|
загроможденные валунами и т.п.) [271] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 40
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

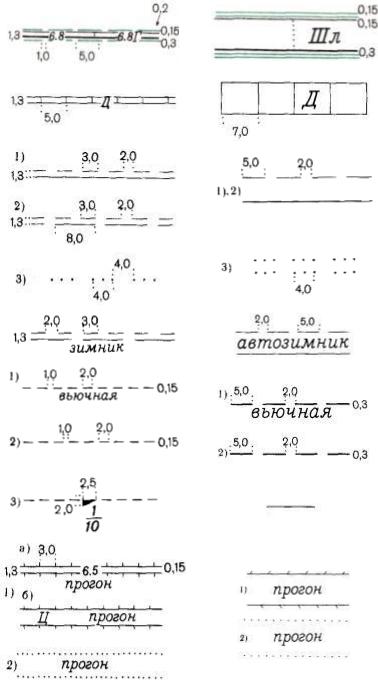

Автомобильные дороги без покрытия |
|
|
|
|
(улучшенные грунтовые дороги)и их |
|
|
|
191 |
характеристики: ширина проезжей |
|
|
|
|
части в м, материал добавок[259, 260, |
|
|
|
|
263, 272, 275] |
|
|
|
|
|
|
|
|
192 |
Автомобильные дороги с деревянным |
|
|
|
покрытием [263, 274] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дороги грунтовые [263, 275 - 280]: |
|
|
|
|
1)проселочные |
|
|
|
193 |
2) полевые и лесные |
|
|
|
3) участки, проезжие только при отливе |
|
|
|
|
|
|
|
|
|
|
моря, сработке водохранилища, |
|
|
|
|
идущие по руслу потока |
|
|
|
|
|
|
|
|
194 |
Дороги зимние (зимники, автозимники) |
|
|
|
[281] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Тропы [282, 283]: |
|
|
|
|
1) вьючные |
|
|
|
|
2)пешеходные |
|
|
|
195 |
3) участки на искусственных карнизах и |
|
|
|
|
их характеристики(числитель дроби - |
|
|
|
|
наименьшая ширина в м, знаменатель - |
|
|
|
|
длина в м) |
|
|
|
|
|
|
|
|
|
Скотопрогоны [284]: |
|
|
|
196 |
1) с ограждениями (цифры - ширина в |
|
|
|
м) |
|
|
|
|
|
|
|
|
|
|
2) без ограждений |
|
|
|
|
|
|
|
|
