Материал: Условные знаки для топографических планов

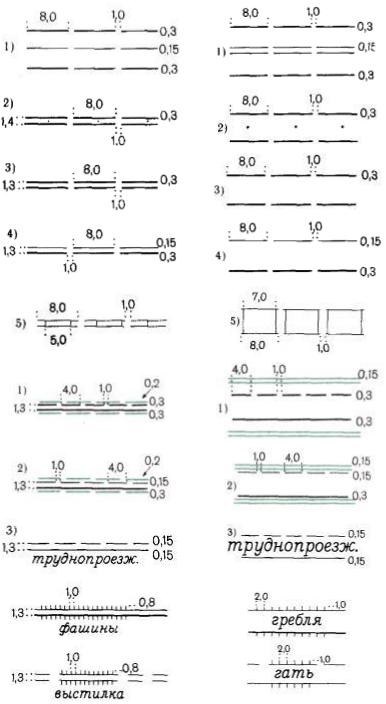

Таблица 41
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
||
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
||
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
||
|
|
|
|
||
|
|
|
|
|
|
|
Дороги строящиеся [285]: |
|
|
|
|
|
1) |
автомагистрали |
|
|
|
|
|
|
|
|
|
|
2) |
автомобильные дороги с |
|
|
|
|
усовершенствованным покрытием |
|
|
|
|
|
|
|
|
|
|
197 |
3) |
автомобильные дороги с |
|
|
|
|
|
|
|
|
|
|
покрытием |
|
|
|
|
|
|
|
|
|
|
|
4) |
автомобильные дороги без |
|
|
|
|
покрытия |
|
|
|
|
|
|
|
|
|
|
|
5) |
автомобильные дороги с |
|
|
|
|
деревянным покрытием |
|
|
|
|
|
|
|
|
|
|
|
Участки труднопроезжие [286]: |
|
|
|
|
|
1) |
автомобильных дорог с покрытием |
|
|
|
198 |
|
|
|
|
|
2) |
автомобильных дорог без |
|
|
|
|
|
|
|
|
||
|
покрытия |
|
|
|
|
|
|
|
|
|
|
|
3) |
грунтовых проселочных дорог |
|
|
|
|
|
|
|
|
|
199 |
Участки дорог с фашинами, гати, |
|
|
|
|
гребли, выстилки [287]: |
|
|
|
||
|
|
|
|
||
|
|
|
|
|
|

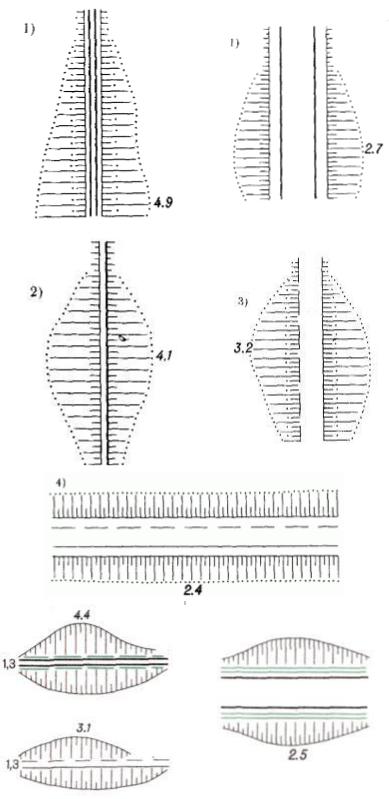

Таблица 42
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
|||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
||
|
|
||||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
|
1:1000, 1:500 |
|
|
|
|
|
||
|
|
|
|
|
|
|
Дороги по насыпям и дамбам |
|
|
|
|
|
(цифры - высоты насыпей в м) [288, |
|
|
|
|
|
289]: |
|
|
|
|
|
1) автомобильные с покрытием; |
|
|
|
|
|
откосы от края обочины |
|
|
|
|
200 |
2) автомобильные без покрытия; |
|
|
|
|
|
откосы от края проезжей части |
|
|
|
|
|
3) грунтовые проселочные; откосы |
|
|
|
|
|
от края проезжей части |
|
|
|
|
|
4) грунтовые проселочные; откосы |
|
|
|
|
|
от края дамбы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
201 |
Дороги в выемках (цифры - глубины |
|
|
|
|
|
|
|
|
||
выемок в м) [288, 289] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

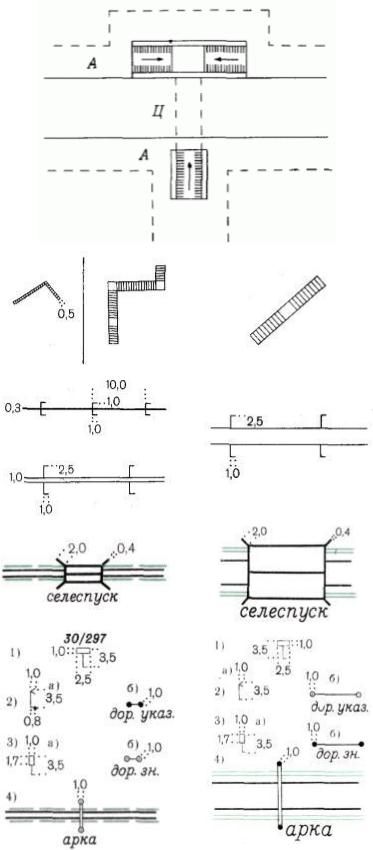

Таблица 43
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|
Переходы подземные под улицами, |
|
|
|
202 |
дорогами и железнодорожными путями |
|
|
|
|
(туннели пешеходные) [290] |
|
|
|
|
|
|
|
|
203 |
Лестницы для подъема в гору и на |
|
|
|
различные сооружения [291] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
204 |
Лотки для спуска леса и других |
|
|
|
материалов [292] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
205 |
Селеспуски через дороги и каналы [293] |
|
|
|
|
|
|
|
|
|
Дорожные знаки и арки [294, 295]: |
|
|
|
|
1) знаки километровые - столбы и |
|
|
|
|
камни (цифры - надписи числа |
|
|
|
|
километров) |
|
|
|
206 |
2) указатели дорог, названий |
|
|
|
|
населенных пунктов и рек |
|
|
|
|
3) знаки дорожные прочие |
|
|
|
|
4) арки постоянные на автомобильных |
|
|
|
|
дорогах |
|
|
|
|
|
|
|
|

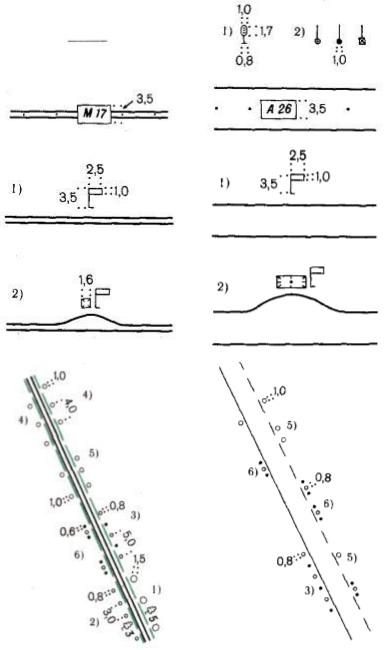

Таблица 44
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
||
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
||
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
||
|
|
|
|
||
|
|
|
|
|
|
207 |
1) |
Светофоры на столбах[296] |
|
|
|
2) |
Опоры троллейбусной контактной |
|
|
|
|
* |
|
|
|
||
сети [296] |
|
|
|
||
|
|
|
|
||
|
|
|
|
|
|
208 |
Индексы и номера автомобильных |
|
|
|
|
дорог [297] |
|
|
|
||
|
|
|
|
||
|
|
|
|
|
|
|
Остановки автобусов и троллейбусов |
|
|
|
|
|
вне населенных пунктов[298]: |
|
|
|
|
209 |
1)необорудованные |
|
|
|
|
|
2) |
с павильоном и расширением |
|
|
|
|
дороги |
|
|
|
|
|
|
|
|
|
|
|
Насаждения вдоль дорог, рек, |
|
|
|
|
|
каналов и канав [299, 300]: |
|
|
|
|
|
1) |
узкие полосы деревьев высотой 4 |
|
|
|
|
м и более (с указанием породы и |
|
|
|
|
|
высоты в м) |
|
|
|
|
210 |
2) |
узкие полосы деревьев высотой |
|
|
|
менее 4 м (с указанием породы и |
|
|
|
||
|
|
|
|
||
|
высоты в м) |
|
|
|
|
|
3) |
узкие полосы кустарников |
|
|
|
|
4) |
ряды отдельных деревьев |
|
|
|
|
5) |
отдельно стоящие деревья |
|
|
|
|
6) |
отдельные кустарники |
|
|
|
|
|
|
|
|
|

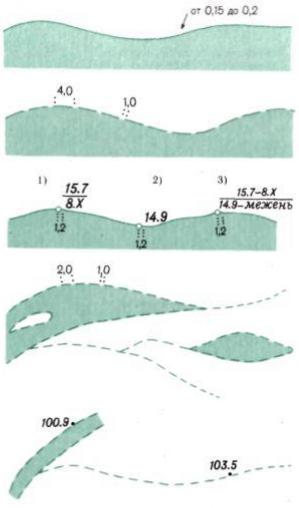

ГИДРОГРАФИЯ
Таблица45
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
211 |
Линии береговые определенные и постоянные |
|
[303] |
|
|
|
|
|
|
|
|
|
Линии береговые неопределенные (водотоков и |
|
212 |
водоемов по болотам,низменным побережьям, в |
|
|
сплошных зарослях камыша и т.п.) [303] |
|
|
|
|
|
Отметки урезов воды [304, 305]: |
|
213 |
1) по фактическим данным с датой измерений |
|
* |
2) приведенные к среднему меженному уровню |
|
|
3) комбинированные |
|
|
|
|
|
Линии береговые непостоянные (водотоков и |
|
214 |
водоемов сезонно-пересыхающих и сезонно- |
|
|
водных) [303] |
|
|
|
|
215 |
Отметки высот непостоянных береговых линий |
|
* |
[306] |
|
|
|
|
