Материал: Условные знаки для топографических планов

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ПЛАНОВ МАСШТАБОВ

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

3

Пункты геодезических сетей сгущения и их номера

[21, 26 -28]

Пункты геодезических сетей сгущения [21, 26 - 30]:

1) на курганах (цифры снизу - высоты курганов в м)

1)

1)

4

2) на естественных буграх

2)

2)

3) на скалах-останцах (варианты надписей: у левого

знака в числителе дроби - номер пункта, в

знаменателе - отметка центра; у правого знака в

числителе отметка центра, в знаменателе отметка

земли,внизу - высоты останца в м, слева - номер

3)

пункта)

3)

4)

*

4) в стенах зданий

4)

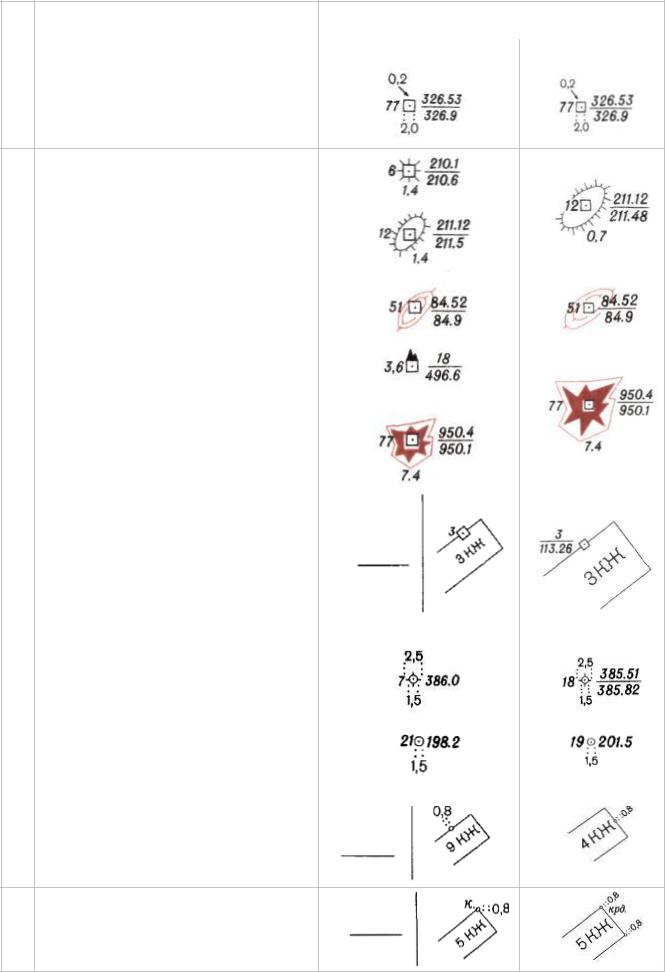

Точки плановых съемочных сетей [21, 31 - 33]:

5

1)долговременного закрепления на местности

1)

1)

*

2) временного закрепления на местности

2)

2)

3)

*

3) в стенах зданий

3)

4)

4)

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ПЛАНОВ МАСШТАБОВ

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

6

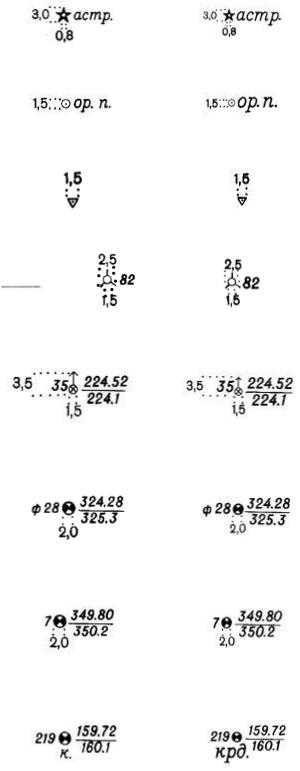

Пункты астрономические [34]

7

Пункты ориентирные [35]

8

Знаки межевые - граничные столбы [36]

9

Столбы закрепления проекта планировки и их

*

номера [37]

10

Пункты закрепления разбивочной сетки для

строительства поперечников и осей зданий и

*

сооружений [38]

Знаки нивелирные [39 - 43]

1) реперы фундаментальные (в числителе дроби -

отметка головки,в знаменателе - отметка земли

1)

слева - номер знака)

1)

11

2) реперы грунтовые

2)

2)

3) реперы грунтовые координированные

3)

3)

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ПЛАНОВ МАСШТАБОВ

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

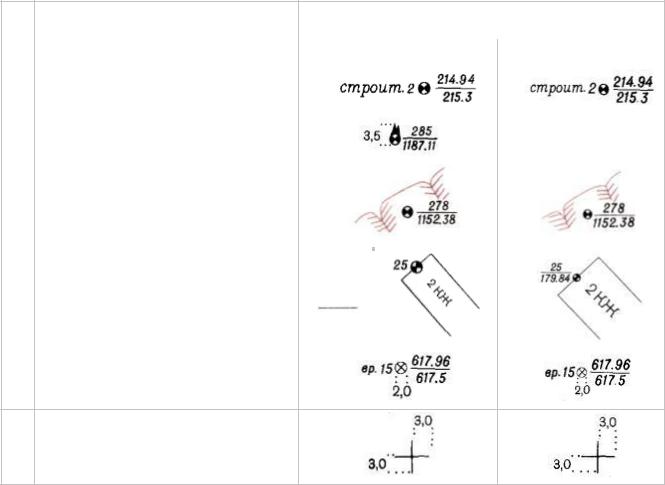

4) реперы грунтовые строительные

долговременного закрепления

4)

4)

*

5) реперы и марки скальные (в числителе дроби

- номер знака, в знаменателе -отметка головки

репера или центра марки)

5)

5)

*

6) реперы и марки стенные

6)

6)

7)

7)
