Материал: Условные знаки для топографических планов
Таблица 31
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

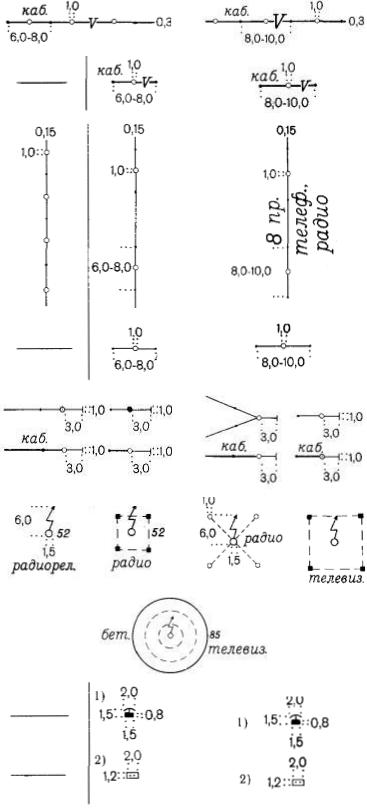

Линии связи и технических средств |
|
|
|
134 |
управления воздушные кабельные на |
|
|
|
|
незастроенной территории [210, 213, 214] |
|
|
|
|
|
|
|
|
135 |
Линии связи и технических средств |
|
|
|
управления воздушные кабельные на |
|
|
|
|
* |
|
|
|
|
застроенной территории [210, 213, 214] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Линии связи и технических средств |
|
|
|
136 |
управления воздушные проводные на |
|
|
|
* |
незастроенной территории (цифры - |
|
|
|
|
число проводов) [210, 213, 214] |
|
|
|
|
|
|
|
|
137 |
Линии связи и технических средств |
|
|
|
управления воздушные проводные на |
|
|
|
|
* |
|
|
|
|
застроенной территории [210, 213, 214] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Переходы от воздушных линий связи и |
|
|
|
138 |
технических средств управления к |
|
|
|
|
кабельным подземным [210, 215] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мачты и башни радио и телевизионные, |
|
|
|
139 |
вышки радиорелейные и ретрансляторы |
|
|
|
(цифры - высоты мачт башен и вышек в |
|
|
|
|
|
|
|
|
|
|
м) [216] |
|
|
|
|
|
|
|
|
140 |
1) Будки телефонные вне зданий [217] |
|
|
|
2) Шкафы телефонные |
|
|
|
|
* |
|
|
|
|
распределительные [217] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 32
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

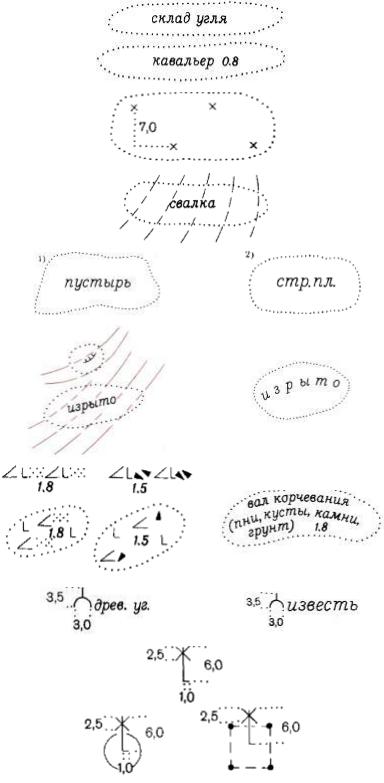

Склады угля, торфа, песка и другие |
|
|
|
141 |
открытые, кавальеры - отвалы грунта |
|
|
|
выравненные (цифры - высоты в м) |
|
|
|
|
|
|
|
|
|
|
[218 - 220] |
|
|
|
|
|
|
|
|
|
Участки, покрытые отходами |
|
|
|
142 |
промышленных предприятий [218, |
|
|
|
|
221] |
|
|
|
|
|
|
|
|
143 |
Свалки [218, 222] |
|
|
|
|
|
|
|
|
144 |
1) Пустыри [218, 223] |
|
|
|
2) Площадки строительные [218, 224] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
145 |
Участки с изрытой поверхностью [218, |
|
|
|
225] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
146 |
Валы корчевания (цифры - высоты в |
|
|
|
м) [218, 226] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
147 |
Печи для обжига извести, древесного |
|
|
|
угля [227] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
148 |
Двигатели ветряные [227] |
|
|
|
|
|
|
|
|
Таблица 33
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
|
||
|
|
|
|
|
|
|

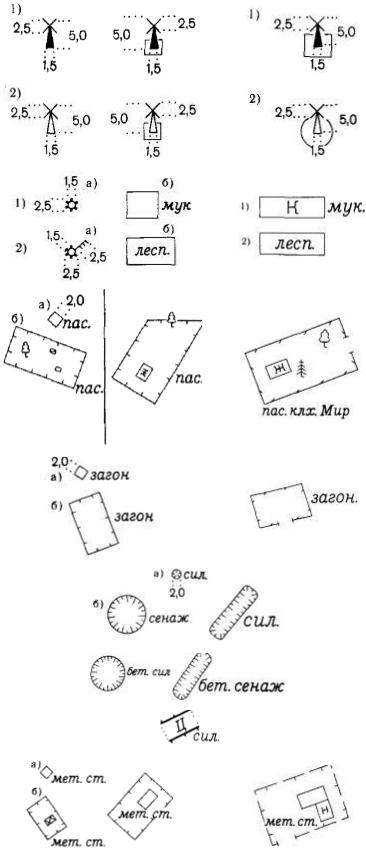

Мельницы ветряные [227]: |
|
|
|
|
|
1) |
каменные |
|
|
|
149 |
|
|
|
|
|
2)деревянные |
|
|
|
||
|
|
|
|
||
|
|
|
|
|
|
150 |
1) |
Мельницы водяные[227] |
|
|
|
2) |
Лесопильни водяные [227] |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
151 |
Пасеки [228] |
|
|
|
|
|
|
|
|
|
|
152 |
Загоны для скота [228] |
|
|
|
|
|
|
|
|
|
|
|
Хранилища для силоса, сенажа [229]: |
|
|
|
|
|
1) |
ямы и траншеи |
|
|
|
|
|
|
1 |
|
|
153 |
|
|
|
|
|
|
|
|
|
|
|
|
2) |
ямы и траншеи бетонированные |
|
|
|
|
|
|
2) |
|
|
|
|
|
|
|
|
|
3) |
площадки со стенками |
|
|
|
|
|
|
|
3) |
|
|
|
|
|
|
|
154 |
Станции метеорологические [228] |
|
|
|
|
|
|
|
|
|
|
ЖЕЛЕЗНЫЕ ДОРОГИ И СООРУЖЕНИЯ ПРИ НИХ
Таблица 34
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|

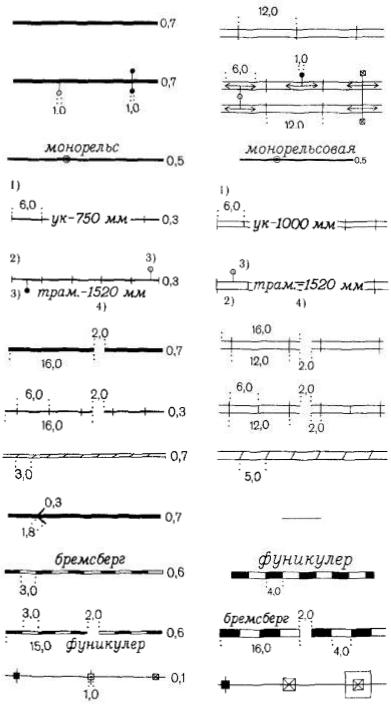

155 |
Железные дороги [230 - 232] |
|
|
|
|
|
|
|
|
|
Железные дороги |
|
|
|
156 |
электрифицированные, опоры |
|
|
|
|
контактной сети [232, 233] |
|
|
|
|
|
|
|
|
157 |
Железные дороги монорельсовые |
|
|
|
[232, 234] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1) Железные дороги узкоколейные |
|
|
|
|
[232, 235] |
|
|
|
158 |
2) Трамвайные линии [232, 236] |
|
|
|
* |
3) Опоры контактной сети [236] |
|
|
|
|
4) Назначение линии и ширина |
|
|
|
|
колеи [235, 236] |
|
|
|
|
|
|
|
|
159 |
Железные дороги нормальной колеи |
|
|
|
строящиеся [237] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Железные дороги узкоколейные |
|
|
|
160 |
строящиеся и трамвайные линии |
|
|
|
|
строящиеся [237] |
|
|
|
|
|
|
|
|
161 |
Полотно разобранных железных |
|
|
|
дорог [238] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Участки железных дорог со |
|
|
|
162 |
значительными уклонами (0,020 и |
|
|
|
|
более) [239] |
|
|
|
|
|
|
|
|
163 |
Фуникулеры и бремсберги [240] |
|
|
|
|
|
|
|
|
164 |
Фуникулеры и бремсберги |
|
|
|
строящиеся [240] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
165 |
Дороги подвесные, их опорные |
|
|
|
столбы и фермы [241] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 35
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА ТОПОГРАФИЧЕСКИХ |
ОБЪЕКТОВ ДЛЯ ПЛАНОВ МАСШТАБОВ |
|
|
|||
ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
||
|
|
|
|

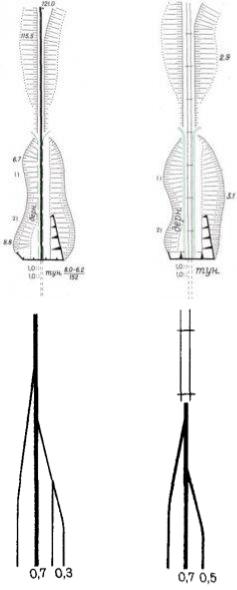

166 |
Железные дороги по насыпям (цифры - высоты насыпей в |
|
|
м) [242] |
|
|
|
|
|
|
|
|
|
|
|
|
1) Железные дороги в выемках с неукрепленными откосами |
|
|
167 |
[242, 243] |
|
|
2) Железные дороги в выемках с укрепленными откосами |
|
|
|
* |
|
|
|
(надписи -способы укрепления и глубины выемок в м) [242, |
|
|
|
|
|
|
|
|
243] |
|
|
|
|
|
|
168 |
Железные дороги в выемках с подпорными стенками |
|
|
(каменными,бетонными или железобетонными) [242, 243] |
|
|
|
|
|
|
|
|
|
|
|
|
Входы в туннели и галереи [244] |
|
|
169 |
Железные дороги в туннелях и их характеристики (в |
|
|
* |
числителе дроби - высота и ширина, в знаменателе - длина |
|
|
|
в м) [244] |
|
|
|
|
|
|
170 |
Пути станционные [245] |
|
|
|
|
|
|
