Материал: Условные знаки для топографических планов
Таблица 103
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|

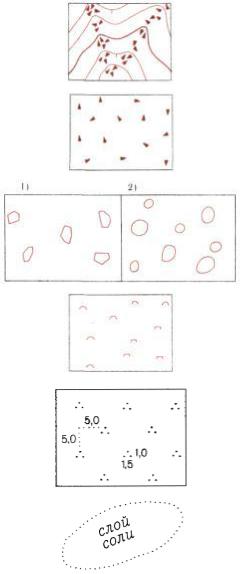

460 |
Реки каменные [570] |
|
|
|
|
461 |
Поверхности каменные монолитные (площадные |
|
выходы твердых пород) [571] |
|
|
|
|
|
|
|
|
462 |
1) Поверхности полигональные [572] |
|
2) Поверхности пятнистые [572] |
|
|
|
|
|
|
|
|
463 |
Поверхности бугристые [573] |
|
|
|
|
464 |
Поверхности кочковатые [574] |
|
* |
|
|
|
|
|
|
|
|
465 |
Поверхности с самосадочной солью [575] |
|
|
|
|
БОЛОТА И СОЛОНЧАКИ
Таблица 104
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
466 |
Болота непроходимые и труднопроходимые |
|
(цифра - глубина в м) [576 - 578] |
|
|
|
|
467
Болота проходимые (цифра - глубина в м)
[576 - 578]
1) Земли заболоченные[579]
4682) Заболоченности по ложбинам, деллям и другим полосам стока[579]
469
Солончаки непроходимые и труднопроходимые [580]
470 Солончаки проходимые [580]
471
Земли засолоненные с выцветами солей на поверхности [581]
ПРИМЕРЫ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ РАСТИТЕЛЬНОСТИ, ГРУНТОВ И СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ Сочетание изображений растительности и грунтов
Таблица 105
Лес на болотах различной проходимости и заболоченных землях; граница между высокоствольным древостоем и угнетенным низкорослым - четкая
Постепенный переход от высокоствольного древостоя к угнетенному низкорослому; граница между древостоя и болотами различной проходимости - нечеткая
Редколесье высокоствольное на моховом проходимом |
Редколесье угнетенное низкорослое на осоковом проходимом |
болоте с кочками |
болоте с кустарничками |
Редколесье на заболоченном лугу |
Постепенный переход от леса к редколесью |
Таблица 106
Редколесье и группы кустарников на галечнике
Лес (1) и редколесье (2) на каменистой россыпи и щебеночной поверхности
Редколесье с порослью |
Редколесье с зарослями кустарников |
Редколесье с зарослями кустарников на вырубке |
Редколесье с группами кустарников на вырубке |
Редколесье с травяной степной растительностью |
Редколесье на каменистой поверхности |
|
Редколесье и группы кустарников на скалистом |
Редколесье и группы, кустарников на осыпи рыхлых пород |
склоне |
|

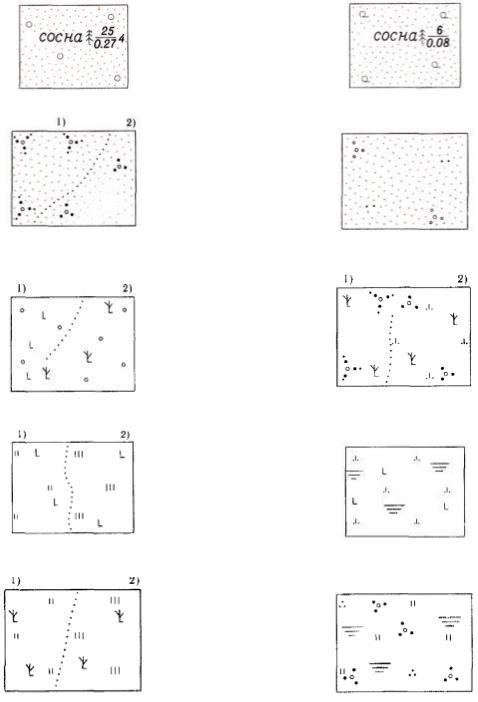

Таблица 107
Лес на песке |
Редколесье на песке |
|
|
Заросли кустарников на песке (1) и группы кустарников на |
Отдельные кусты на песке, закрепленном полукустарниками |
|
|
песке (2) |
|
|
|
Вырубка с порослью (1) и гарь с порослью (2) |
Гарь с зарослями кустарников (1) и гарь с моховой |
|
|
|
растительностью и группами кустарников |
|
|
Вырубка с травяной луговой растительностью (1) и |
Заболоченная вырубка с моховой растительностью |
вырубка с высокотравьем (2) |
|
|
|
Гарь с травяной луговой растительностью (1) и гарь с |
Группы кустарников на заболоченном лугу с кочками |
высокотравьем (2) |
|
|
|
