Материал: Условные знаки для топографических планов
Таблица 98
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|

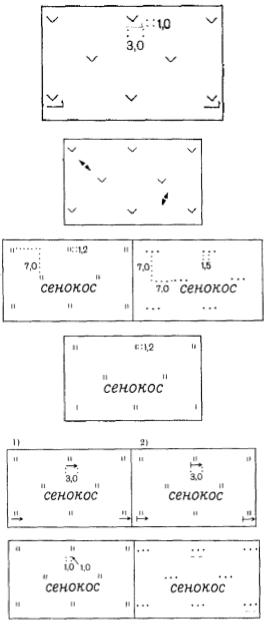

Залежи с осушительно-оросительными системами |
|
433 |
(двухстороннее регулирование водного режима) |
|
|
[558] |
|
|
|
|
434 |
Залежи, засоренные камнями [558] |
|
|
|
|
435 |
Сенокосы чистые [559] |
|
|
|
|
436 |
Сенокосы коренного улучшения [559] |
|
|
|
|
|
Сенокосы осушенные [559]: |
|
437 |
1) открытым дренажем |
|
|
2) закрытым дренажем |
|
|
|
|
438 |
Сенокосы с оросительной сетью [559] |
|
|
|
|
Таблица 99
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|
|
|
Сенокосы орошаемые [559]: |
|
|
439 |
1) |
регулярно, в достаточном количестве |
|
2) |
в недостаточном количестве |
|
|
|
|
||
|
3) |
на осушенных площадях |
|
440
1) Сенокосы лиманного орошения [559]
2) Сенокосы заливные (пойменные и др.) [559]
Сенокосы с осушительно-оросительными
441системами (двухстороннее регулирование водного режима) [559]
442Сенокосы заболоченные [559]
|
Сенокосы, засоренные [559]: |
||
443 |
1) |
камнями |
|
2) |
галькой |
||
|
|||
|
3) |
песком |
|
Таблица 100
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|
|

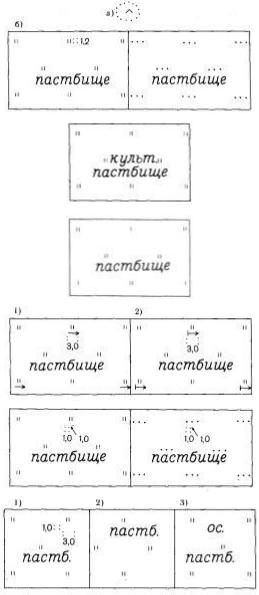

444 |
Пастбища чистые [560] |
|
|
|
|
|
|
445 |
Пастбища культурные [560] |
|
|
|
|
|
|
446 |
Пастбища коренного улучшения [560] |
|
|
|
|
|
|
|
Пастбища осушенные [560]: |
|
|
447 |
1) |
открытым дренажем |
|
|
2) |
закрытым дренажем |
|
|
|
|
|
448 |
Пастбища с оросительной сетью [560] |
|
|
|
|
|
|
|
Пастбища орошаемые [560]: |
|
|
449 |
1) |
регулярно, в достаточном количестве |
|
2) |
в недостаточном количестве |
|
|
|
|
||
|
3) |
на осушенных площадях |
|
|
|
|
|
Таблица 101
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|
|

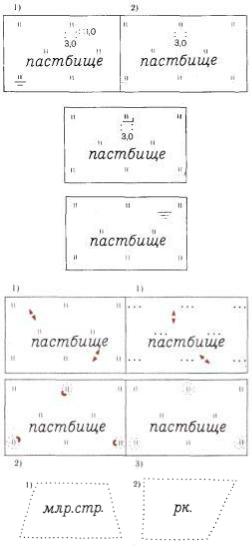

450 |
1) |
Пастбища лиманного орошения [560] |
|
2) |
Пастбища заливные (пойменные и др.) [560] |
|
|
|
|
||
|
|
|
|
|
Пастбища с осушительно-оросительными |
|
|
451 |
системами (двухстороннее регулирование водного |
|
|
|
режима) [560] |
|
|
|
|
|
|
452 |
Пастбища заболоченные [560] |
|
|
|
|
|
|
|
Пастбища засоренные [560]: |
|
|
453 |
1) |
камнями |
|
2) |
галькой |
|
|
|
|
||
|
3) |
песком |
|
|
|
|
|
|
1) |
Участки мелиоративного строительства [561] |
|
454 |
2) |
Участки в стадии восстановления плодородия |
|
|
(биологическая рекультивация) [561] |
|
|
|
|
|
|

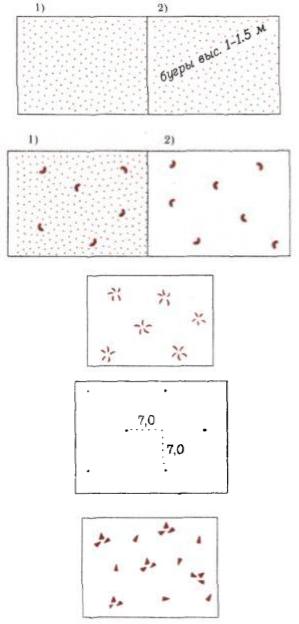

ГРУНТЫ И МИКРОФОРМЫ ЗЕМНОЙ ПОВЕРХНОСТИ
Таблица 102
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
МАСШТАБОВ |
|
|
||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5 000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|
|
|
Пески [565]: |
|
|
455 |
1) |
ровные |
|
|
2) |
неровные (бугристые, ячеистые и др.) |
|
|
|
|
|
|
1) |
Поверхности гравийные и галечниковые |
|
456 |
[566] |
|
|
|
2) |
Поверхности с валунами [566] |
|
|
|
|
|
457 |
Такыры [567] |
|
|
|
|
|
|
458 |
Поверхности глинистые [568] |
|
|
|
|
|
|
459 |
Поверхности щебеночные и каменистые |
|
|
россыпи [569] |
|
||
|
|
||
|
|
|
|
