Материал: Условные знаки для топографических планов
Таблица 88
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
МАСШТАБОВ |
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|

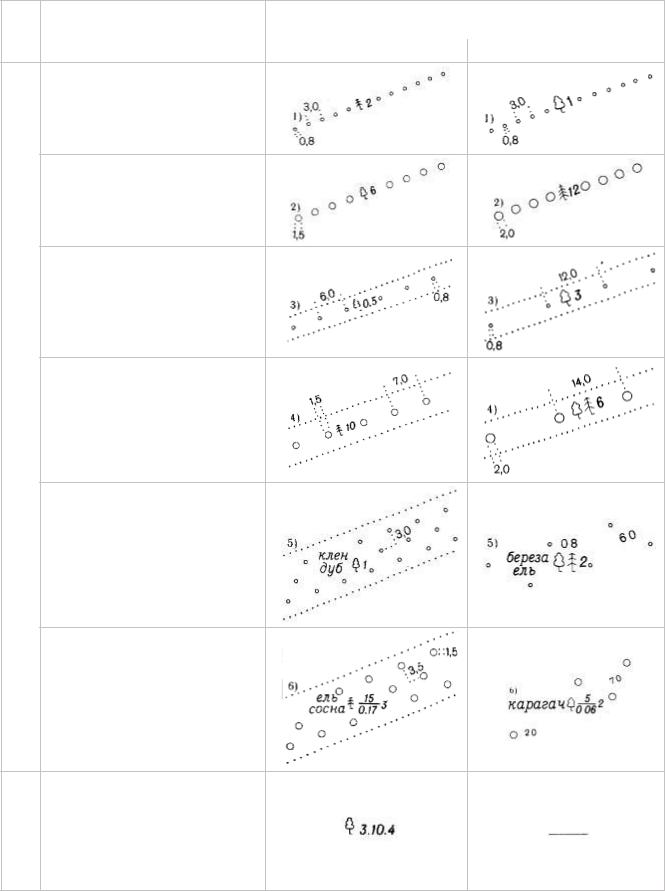

Полосы древесных насаждений [520,
522]:
1)шириной менее 2 мм в масштабе плана высотой до 4 м (цифра -средняя высота деревьев)
2)шириной менее2 мм в масштабе плана высотой 4 м и более (цифра - средняя высота деревьев)
3)шириной от 2до 10 мм в масштабе плана высотой до 4 м (цифра - средняя высота деревьев)
4)шириной от 2до 10 мм в масштабе
386плана, высотой 4 м и более (цифра - средняя высота деревьев)
5) шириной 10 мм и более в масштабе плана высотой до 4 м (цифра - средняя высота деревьев)
6) шириной 10 мм и более в масштабе плана, высотой 4 м и более
Характеристики узких полос древесных насаждений, определяемые при
387
съемках для мелиорации земель
*
(первая цифра - средняя высота деревьев в м, вторая - общая ширина полосы в м, третья - число рядов деревьев) [521]
Таблица 89
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

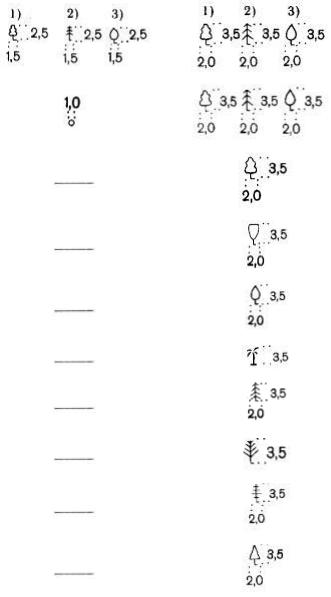

Деревья отдельно стоящие ориентирного или |
|
|
|
|
культурно-исторического значения [523]: |
|
|
|
388 |
1)лиственные |
|
|
|
|
2) |
хвойные |
|
|
|
3) |
фруктовые |
|
|
|
|
|
|
|
|
Деревья отдельно стоящие, не имеющие |
|
|
|
389 |
ориентирного или культурно-исторического |
|
|
|
|
значения [523] |
|
|
|
|
|
|
|
|
|
Породы деревьев (обозначения при |
|
|
|
|
подеревной съемке) [523, 524]: |
|
|
|
|
1) |
широколиственные (дуб, бук, клен, граб, |
|
|
|
липа, ясень, ильм и др.) |
|
1) |
|
|
|
|
||
|
|
|
|
|
|
2)мелколиственные (береза, ива, осина, |
|
|
|
|
ольха, тополь и др.) |
|
|
|
|
|
|
|
2) |
|
|
|
|
|
|
3) |
фруктовые |
|
|
|
|
|
|
3) |
|
|
|
|
|
390 |
4) |
пальмы |
|
4) |
|
|
|
||
* |
|
|
|
|
|
|
|
|
|
|
5) |
ели и пихты |
|
|
|
|
|
|
5) |
|
|
|
|
|
|
6) |
сосны и кедры |
|
|
|
|
|
|
6) |
|
|
|
|
|
|
7)лиственницы |
|
|
|
|
|
|
|
7) |
|
|
|
|
|
|
8) |
кипарисы |
|
|
|
|
|
|
8) |
|
|
|
|
|
Таблица 90
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|

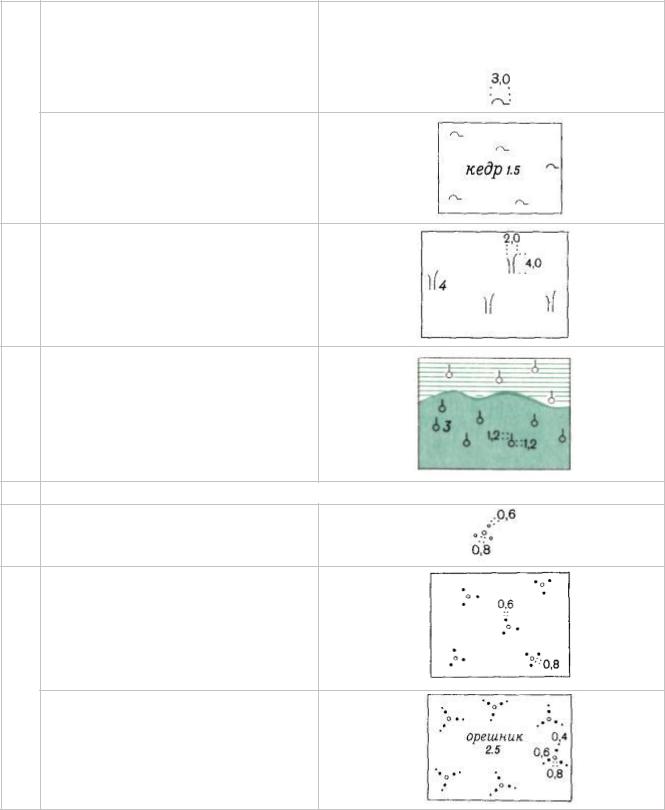

Стланик [525, 526]: |
|
|
1) отдельные группы |
1) |
|
|
391
2) заросли (с указанием породы и средней высоты в м)
2)
392
Заросли бамбука (цифра - средняя высота в м) [527]
393
Заросли мангровые (цифра - средняя высота в м)
[528]
Кустарниковая, полукустарниковая и кустарничковая растительность
394Кусты отдельно стоящие [525, 529, 530]
Кустарники [529, 530]: 1) отдельные группы
1)
395
2) заросли (с указанием породы и средней высоты в м)
2)
Таблица 91
|
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
||
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|||
|
1:5000, 1:2000, 1:1000, 1:500 |
|||
|
|
|
|
|
|
|
|
|
|
|

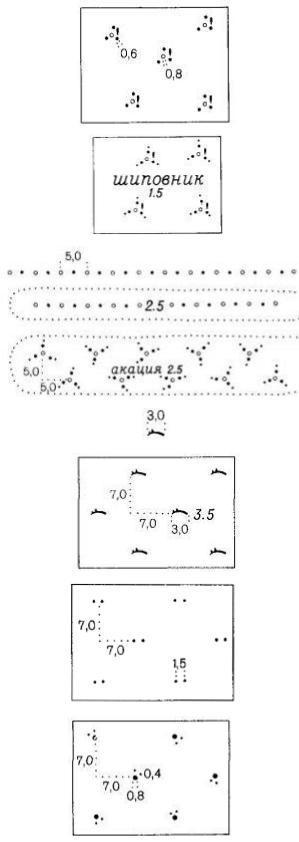

Кустарники колючие [525, 529, 531]: |
|
|
|
|
1) отдельные группы |
|
|
|
396 |
|
|
|
1) |
|
|
|
|
|
|
2) заросли (с указанием породы и средней |
|
||
|
высоты в м) |
|
|
|
|
|
|
|
2) |
|
|
|
|
|
|
|
|
менее 2 мм в |
|
|
|
|
масштабе |
|
|
|
|
плана |
|
|
Полосы кустарников и живые |
|
|
|
|
|
2 - 10 мм в |
|
|
|
изгороди (с указанием породы |
|
|
|
397 |
|
масштабе |
|
|
и средней высоты в м) [525, |
|
|
||
|
|
плана |
|
|
|
529, 532] |
|
|
|
|
|
|
|
|
|
|
более 10 мм в |
|
|
|
|
|
|
|
|
|
|
масштабе |
|
|
|
|
плана |
|
|
|
|
|
|
|
Саксаул [525, 533]: |
|
|
|
|
1) отдельные группы |
|
1) |
|
398 |
|
|
|
|
|
|
|
|
|
* |
|
|
|
|
|
2) заросли(цифра - средняя высота в м) |
|
||
|
|
|
|
2) |
|
|
|
||
399 |
Полукустарники (полынь, терескен, сарсазан и |
|
||
др.) [534] |
|
|
||
|
|
|
||
|
|
|
||
400 |
Кустарнички (багульник, подбел, черника, вереск |
|
||
и др.) [534] |
|
|
||
|
|
|
||
|
|
|
|
|
Таблица 92
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ № НАЗВАНИЕ И ХАРАКТЕРИСТИКА ДЛЯ ПЛАНОВ МАСШТАБОВ
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000, 1:1000, 1:500

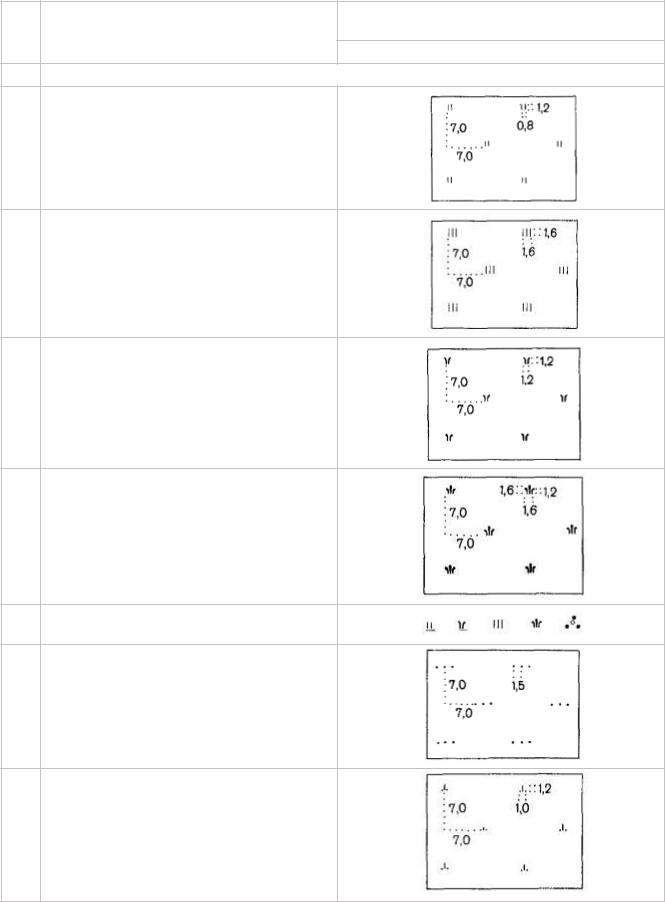

Травяная, моховая и лишайниковая растительность
401
Растительность травяная, луговая (разнотравье) [535,
536]
402
Растительность высокотравная (чий, зонтичные и др. высотой 1 м и более) [535, 537]
403
Растительность травяная влаголюбивая (осока,
пушица и др.) [535, 538]
404 Заросли камышовые и тростниковые [535, 539]
405
Мочажинки, не выражающиеся в масштабе плана
[535, 540]
406
Растительность травяная степная (ковыль, типчак и др.) [541]
407
Растительность моховая (гипновые, сфагновые и др.
мхи) [542]
