Материал: Условные знаки для топографических планов
Таблица 78
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
333 |
Обрывы скалистые [460] |
|
|
|
|
334 |
Скалы-останцы (цифры - высоты в м) [461] |
|
|
|
|
335 |
Дайки (цифра - высота в м) [462] |
|
|
|
|
336 |
Кратеры вулканов [463] |
|
|
|
|
337 |
Кратеры грязевых вулканов и сопок (цифры - |
|
глубина или высота в м) [464] |
|
|
|
|
|
|
|
|
338 |
Выходы подземных газов [465] |
|
|
|
|
339 |
Входы в пещеры и гроты [466] |
|
* |
|
|
|
|
|
|
|
|
Таблица 79
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
340 |

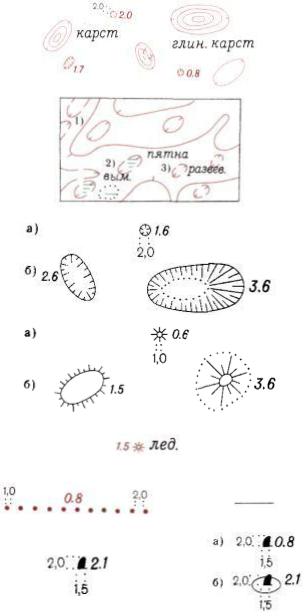

Воронки карстовые и псевдокарстовые (цифры - |
|
|
|
глубины в м) [467] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
341 |
1) Западины (блюдца) [468] |
|
|
|
2) Вымочки[468] |
|
|
|
|
* |
|
|
|
|
3) Пятна развевания [468] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
342 |
Ямы (цифры - глубины в м) [469] |
|
|
|
|
|
|
|
|
343 |
Курганы (цифры - высоты в м) [470] |
|
|
|
|
|
|
|
|
|
Бугры-ориентиры естественные, не |
|
|
|
344 |
выражающиеся горизонталями(цифра - высота в |
|
|
|
|
м) [471] |
|
|
|
|
|
|
|
|
345 |
Валы земляные естественные, не |
|
|
|
выражающиеся горизонталями (цифравысота в |
|
|
|
|
* |
|
|
|
|
м) [472] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
346 |
Камни-ориентиры отдельные (цифры - высоты в |
|
|
|
м) [473] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 80
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
347 |

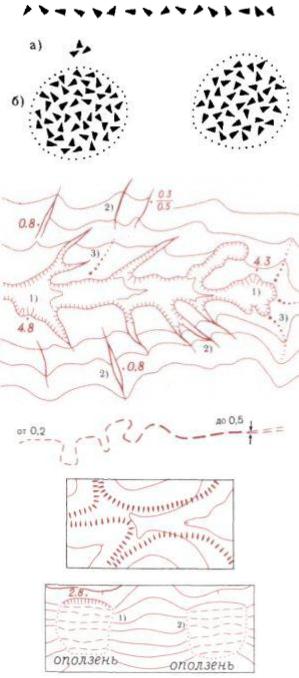

Гряды камней [474] |
|
|
|
* |
|
|
||
|
|
|
|
|
|
|
|
|
|
348 |
Скопления камней [475] |
|
|
|
|
|
|
|
|
|
Овраги и промоины [476 - 478]: |
|
|
|
|
1) |
овраги шириной на плане 1,5 мм и более |
|
|
|
2) |
овраги узкие и промоины |
|
|
349 |
3) |
борозды эрозионные (цифры у оврагов и |
|
|
|
промоин, изображаемых двумя линиями - глубины |
|
|
|
|
в м; у промоин в одну линию - в числителе дроби - |
|
|
|
|
ширина по верху, в знаменателе - глубина в м) |
|
|
|
|
|
|
|
|
350 |
Русла сухие и водороины (рытвины) [476, 479] |
|
|
|
|
|
|
|
|
351 |
Уступы задернованные (бровки), не |
|
|
|
выражающиеся горизонталями[480] |
|
|
||
|
|
|
||
|
|
|
|
|
|
Оползни [481]: |
|
|
|
352 |
1) |
действующие(цифра - глубина в м) |
|
|
|
2) |
недействующие |
|
|
|
|
|
|
|
Таблица 81
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|
|
|
|
353 |

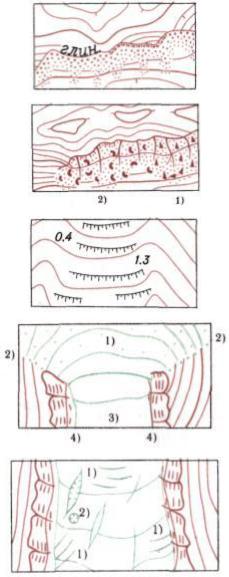

Осыпи рыхлых пород (песчаные, глинистые и |
|
|
др.) [482] |
|
||
|
|
||
|
|
|
|
|
Осыпи твердых пород [482]: |
|
|
354 |
1)каменисто-щебеночные |
|
|
|
2) |
галечниковые |
|
|
|
|
|
355 |
Террасы полей укрепленные (цифры - высоты в |
|
|
м) [483] |
|
||
|
|
||
|
|
|
|
|
Ледники [484, 485]: |
|
|
|
1) |
поля фирновые |
|
356 |
2) |
границы фирновых полей |
|
|
3) |
языки ледниковые |
|
|
4) |
границы ледниковых языков |
|
|
|
|
|
357 |
1) |
Трещины ледниковые[486] |
|
* |
2) Колодцы ледниковые [487] |
|
|
|
|
|
|
Таблица 82
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
||
|
|
|
|
358 |

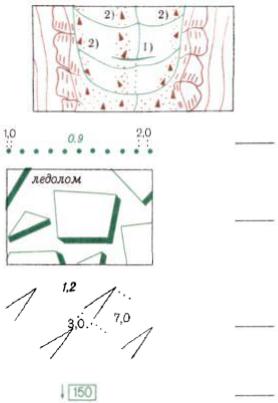

1) Водотоки на поверхности ледника [488] |
|
|
2) Морены на поверхности ледника [489] |
|
|
|
|
|
|
|
|
|
|
|
359 |
Валы ледяные, не выражающиеся горизонталями |
|
|
(цифра - высота в м) [490] |
|
|
|
|
|
|
|
|
|
|
|
360 |
Ледоломы [491] |
|
|
|
|
|
|
361 |
Заструги (цифра - высота в м) [492] |
|
|
|
|
|
|
362 |
Глубины (мощность) льда в м [493] |
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
