Материал: Условные знаки для топографических планов
Таблица 83
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
МАСШТАБОВ |
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
363 Снежники [494]
Наледи [495, 496]: 1) речные
3642) грунтовые
3) границы наледных полян площадью на плане 5 см2 и более
365
Обрывы и барьеры ледяные (цифра - глубина обрыва в м) [497]
РАСТИТЕЛЬНОСТЬ
Таблица 84
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
МАСШТАБОВ |
|
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

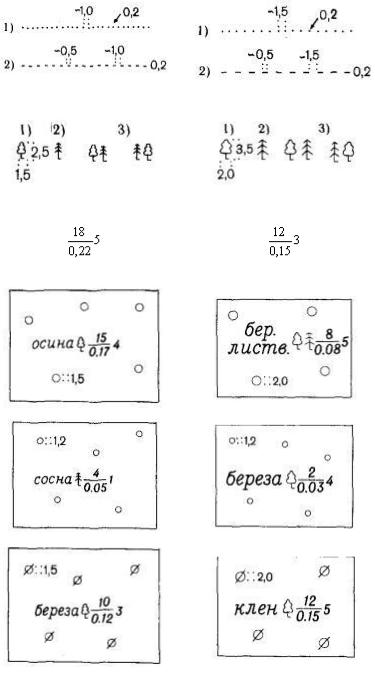

Контуры растительности, |
|
|
|
|
сельскохозяйственных угодий, грунтов |
|
|
|
366 |
и др. [501 - 503]: |
|
|
|
|
1) при ручном нанесении |
|
|
|
|
2) при автоматизированном нанесении |
|
|
|
|
|
|
|
|
|
|
Древесная растительность |
|
|
|
|
|
|
|
|
Характеристики лесных древостоев |
|
|
|
|
[504] |
|
|
|
367 |
По составу: |
|
|
|
|
1) лиственные, 2) хвойные, 3) |
|
|
|
|
смешанные |
|
|
|
|
|
|
|
|
|
По метрическим данным: |
|
|
|
|
слева - в числителе дроби - средняя |
|
|
|
|
высота в м, в знаменателе -средняя |
|
|
|
|
толщина стволов в м, справа - среднее |
|
|
|
|
расстояние между деревьями в м |
|
|
|
|
|
|
|
|
368 |

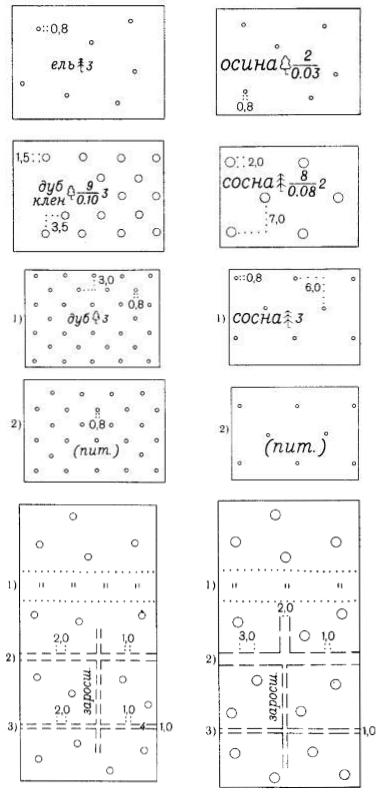

Леса естественные высокоствольные |
|
|
|
* |
[505] |
|
|
|
|
|
|
|
|
369 |
Леса угнетенные низкорослые и |
|
|
|
карликовые [506] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
370 |
Криволесье [507] |
|
|
|
|
|
|
|
|
Таблица 85
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
|
||
|
|
|
|
|
|
|
Поросль леса (отдельная цифра или |
|
|
|
|
371 |
числитель дроби - средняя высота в м, |
|
|
|
|
* |
знаменатель - средняя толщина |
|
|
|
|
|
стволов в м) [508] |
|
|
|
|
|
|
|
|
|
|
372 |
Леса саженые высокоствольные [509] |
|
|
|
|
|
|
|
|
|
|
|
1) |
Лесопосадки молодые (цифра - |
|
|
|
|
средняя высота в м) [509] |
|
|
|
|
373 |
|
|
|
|
|
2) |
Питомники лесных и декоративных |
|
|
|
|
|
|
|
|
||
|
пород [510] |
|
|
|
|
|
|
|
|
|
|
|
Просеки в лесу [511] |
|
|
|
|
|
1) |
шириной 5 мм и более в масштабе |
|
|
|
|
плана |
|
|
|
|
374 |
2) |
шириной от 1до 5 мм в масштабе |
|
|
|
|
плана |
|
|
|
|
|
3) |
шириной от 0,5 до 1 мм в масштабе |
|
|
|
|
плана (цифра - ширина в м) |
|
|
|
|
|
|
|
|
|
|
Таблица 86
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|

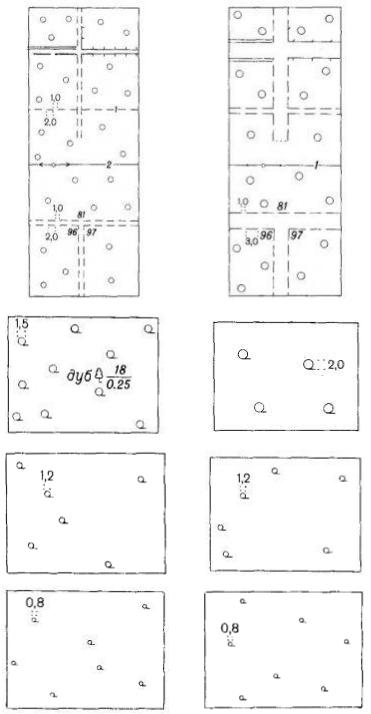

375 |
Просеки в лесу, ограниченные |
|
|
|
канавами, изгородями, заборами[512] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
376 |
Просеки-визирки в лесу (цифра - |
|
|
|
ширина в м) [511] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Просеки-визирки в лесу с линиями |
|
|
|
377 |
проволочных передач (цифра -ширина |
|
|
|
|
в м) [512] |
|
|
|
|
|
|
|
|
378 |
Номера лесных кварталов [513] |
|
|
|
|
|
|
|
|
379 |
Редколесье высокоствольное [514] |
|
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
380 |
Редколесье угнетенное низкорослое и |
|
|
|
карликовое [515] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
381 |
Редкая поросль леса [515] |
|
|
|
|
|
|
|
|
Таблица 87
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|
Буреломы и ветровалы [516]: |
|
|
|
|
1) сломано и повалено более |
|
|
|
|
половины деревьев |
|
|
|
382 |
|
|
|
|
2) сломано и повалено менее |
|
|
|
|
|
|
|
|
|
|
половины деревьев |
|
|
|
|
|
|
|
|
|

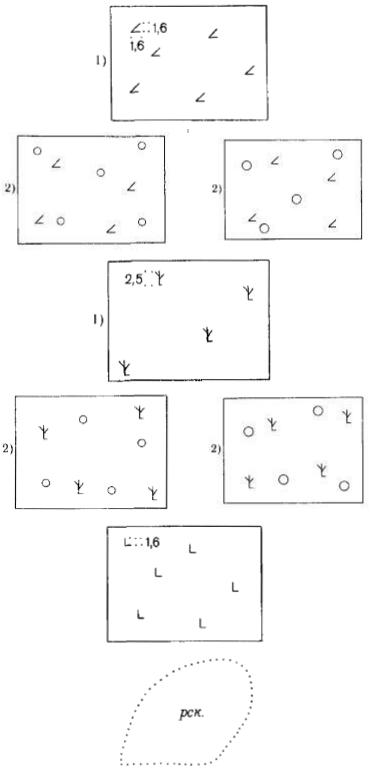

1) Участки леса горелые (гари) и |
|
|
|
|
сухостойные [517] |
|
|
|
383 |
|
|
|
|
2) Участки леса пройденные пожаром |
|
|
|
|
|
|
|
|
|
|
[517] |
|
|
|
|
|
|
|
|
384 |
Участки леса вырубленные (вырубки) |
|
|
|
[518] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
385 |
Участки леса раскорчеванные [519] |
|
|
|
|
|
|
|
|
