Материал: Условные знаки для топографических планов
Таблица 66
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ |
|
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА ТОПОГРАФИЧЕСКИХ |
ОБЪЕКТОВ ДЛЯ ПЛАНОВ МАСШТАБОВ |
|
№ |
|
|
|
ОБЪЕКТОВ |
|
1:1000, |
|
|
|
||
|
|
1:5000, 1:2000 |
|
|
|
1:500 |
|
|
|
|
|
|
|
|
|
|
|
|
|

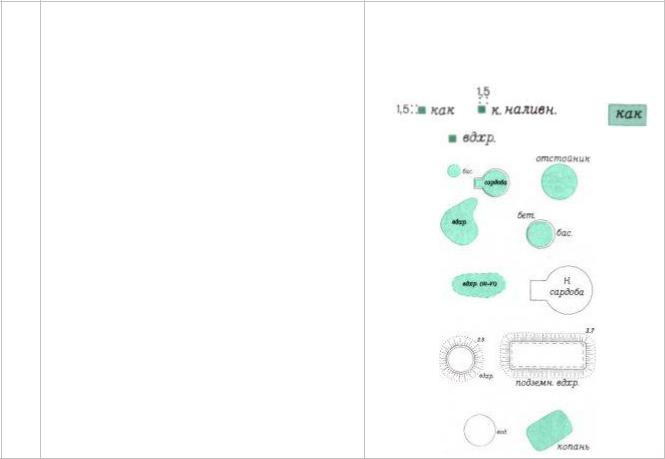

Водохранилища открытые, крытые и подземные,
308
отстойники,бассейны, ямы дождевые (цифры - высота обваловки или засыпки в м и месяцы, когда водохранилище имеет воду) [424 - 426]
Таблица 67
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
|||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
||
|
|
|
|||
|
|
|
|
|
|
309 |

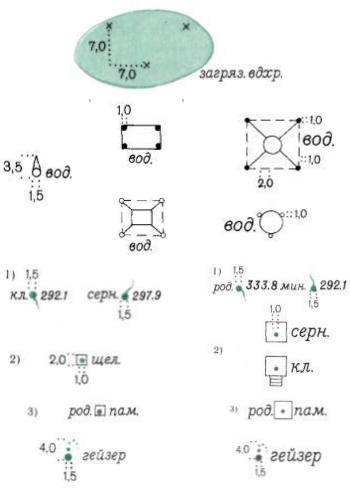

Водохранилища, загрязненные отходами |
|
|
|
|
* |
промышленных предприятий[427] |
|
|
|
|
|
|
|
|
|
|
310 |
Баки водонапорные на столбах или |
|
|
|
|
|
|
|
|
||
фермах [428] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Источники естественные (ключи, родники) |
|
|
|
|
|
[429, 430]: |
|
|
|
|
311 |
1)необорудованные |
|
|
|
|
2) оборудованные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3) оборудованные с памятниками |
|
|
|
|
|
|
|
|
|
|
312 |
Гейзеры [431] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
МОСТЫ,ПУТЕПРОВОДЫ И ПЕРЕПРАВЫ |
|
|||
Таблица 68
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
||
|
|
|
|
|

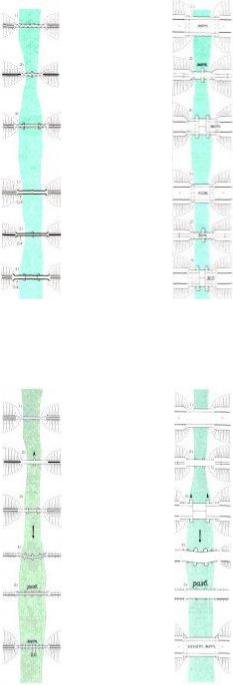

Мосты металлические [432 - 436]: |
|
|
|
|
|
|
|
1)однопролетные |
|
|
313 |
|
|
|
2)многопролетные |
|
|
|
|
|
|
|
|
|
|
|
|
3) подъемные и разводные |
|
|
|
|
|
|
|
Мосты каменные, бетонные, железобетонные [432 - |
|
|
|
436]: |
|
|
|
|
|
|
|
1)однопролетные |
|
|
|
|
|
|
|
2)многопролетные |
|
|
314 |
|
|
|
|
|
|
|
|
3) подъемные и разводные |
|
|
|
|
|
|
|
|
|
Таблица 69 |
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
||
|
|
|
|
|
Мосты деревянные [395, 432 - 436]: |
|
|
|
|
|
|
|
1)однопролетные |
|
|
|
|
|
|
315 |
2)многопролетные |
|
|
|
|
|
|
|
3) разводные |
|
|
|
|
|
|
|
4) на плавучих опорах (понтонах, судах, плотах) |
|
|
|
|
|
|
* |
5) разборные |
|
|
|
|
|
|
316 |
Мосты цепные и канатные [432 - 435] |
|
|
|
|
|
|
Таблица 70
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
||

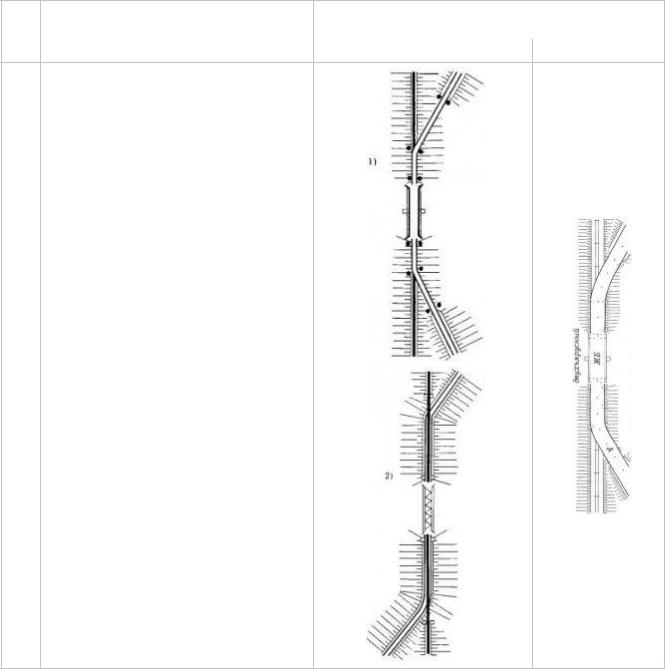

Мосты двухъярусные [432, 435, 436]
1)верхний ярусавтомобильная дорога, нижний 317 ярус - железная дорога
2)верхний ярус - железная дорога, нижний ярус - автомобильная дорога
Таблица 71
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

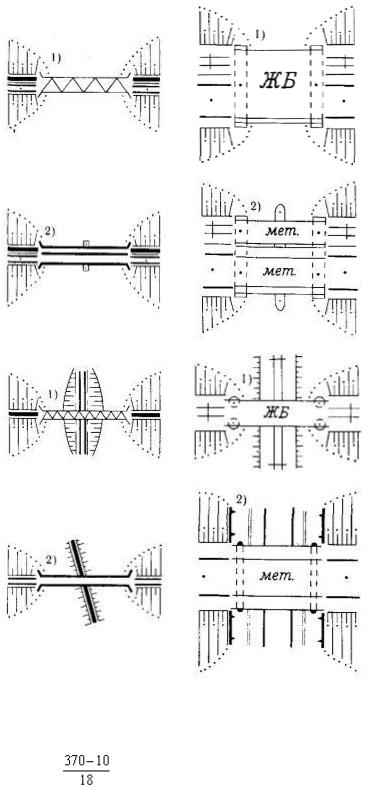

Мосты с железной и автомобильной |
|
|
|
|
дорогами рядом [432, 435, 436]: |
|
|
|
|
1) на общем пролетном строении |
|
|
|
318 |
|
|
|
|
2) на раздельном пролетном строении с |
|
|
|
|
|
|
|
|
|
|
общими опорами |
|
|
|
|
|
|
|
|
|
Путепроводы [432, 436, 437]: |
|
|
|
|
1) железнодорожные - над |
|
|
|
|
автомобильной или железной дорогой |
|
|
|
319 |
|
|
|
|
|
|
|
|
|
|
2) автодорожныенад железной или |
|
|
|
|
автомобильной дорогой |
|
|
|
|
|
|
|
|
|
Характеристики мостов на автодорогах |
|
|
|
|
[432, 439, 440]: |
|
|
|
|
1)в левой колонке первая цифра - высота |
|
|
|
|
низа пролетного строения над уровнем |
|
|
|
320 |
воды в реках; в числителе дроби - длина |
|
|
18 |
моста и ширина его проезжей части в м; в |
|
|
||
|
8 |
|
|
|
|
|
|
|
|
|
знаменателе - автомобильная |
|
|
|
|
нагрузка(грузоподъемность) в т |
|
|
|
|
2) в правой колонке - автомобильная |
|
|
|
|
нагрузка (грузоподъемность)в т |
|
|
|
|
|
|
|
|
