Материал: Условные знаки для топографических планов
Таблица 61
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

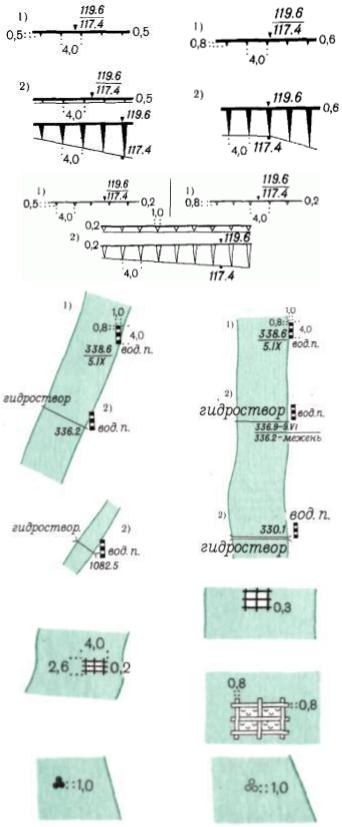

Стенки подпорные каменные, бетонные, |
|
|
|
|
железобетонные (дробью -высотные отметки |
|
|
|
280 |
по верху и у основания стенки) [388, 389]: |
|
|
|
|
1) |
отвесные |
|
|
|
2) |
наклонные |
|
|
|
|
|
|
|
|
Стенки подпорные деревянные [388, 389]: |
|
|
|
281 |
1) |
отвесные |
|
|
|
2) |
наклонные |
|
|
|
|
|
|
|
|
1) |
Посты водомерные и футштоки [390, 391] |
|
|
282 |
2) |
Посты водомерные с оборудованными |
|
|
|
гидрометрическими створами[390, 392] |
|
|
|
|
|
|
|
|
283 |
Ряжи [393] |
|
|
|
|
|
|
|
|
284 |
Группы свай в воде [394] |
|
|
|
|
|
|
|
|
Таблица 62
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
|
||
|
|
|
|
|
|
285 |

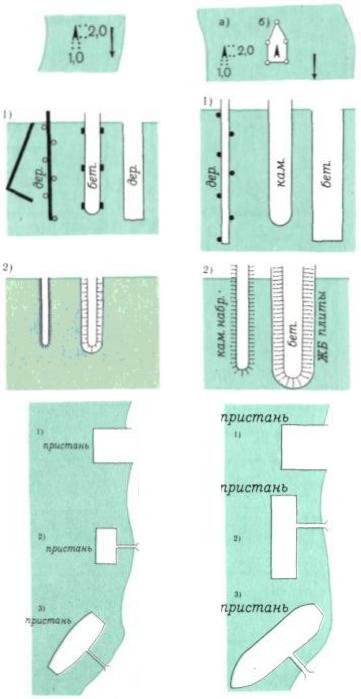

Ледорезы [395] |
|
|
|
|
|
|
|
|
|
|
|
Молы, волноломы, пирсы, траверсы, |
|
|
|
|
|
буны, шпоры и другие оградительные и |
|
|
|
|
|
регуляционные устройства [396 - 399]: |
|
|
|
|
|
1) |
с отвесными стенками |
|
|
|
286 |
|
|
|
|
|
|
|
|
|
|
|
|
2) |
с наклонными стенками |
|
|
|
|
|
|
|
|
|
|
Пристани с оборудованными причалами |
|
|
|
|
|
[400]: |
|
|
|
|
287 |
1)береговыми |
|
|
|
|
|
2) |
береговыми на сваях |
|
|
|
|
3) |
плавучими (дебаркадерами) |
|
|
|
|
|
|
|
|
|
Таблица 63
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
||
|
|
|
|
288 |

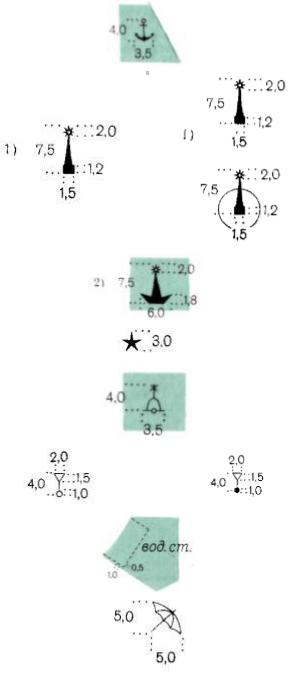

Пристани и остановочные пункты без |
|
|
оборудованных причалов,якорные стоянки [401] |
|
|
|
|
|
|
|
|
|
|
|
|
Маяки [402]: |
|
|
|
|
|
|
289 |
1) береговые |
|
|
|
2) плавучие |
|
|
|
|
|
|
|
|
|
|
290 |
Огни светящие береговые (навигационные) [403] |
|
|
|
|
|
|
291 |
Буи (светящие и др.) [404] |
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
292 |
Знаки береговой сигнализации постоянные [405] |
|
|
|
|
|
|
293 |
Станции водные (открытые купальни, лодочные |
|
|
причалы и др.) [406] |
|
|
|
|
|
|
|
|
|
|
|
294 |
Пляжи оборудованные [407] |
|
|
|
|
|
|
Таблица 64
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
||
|
|
|
|
|

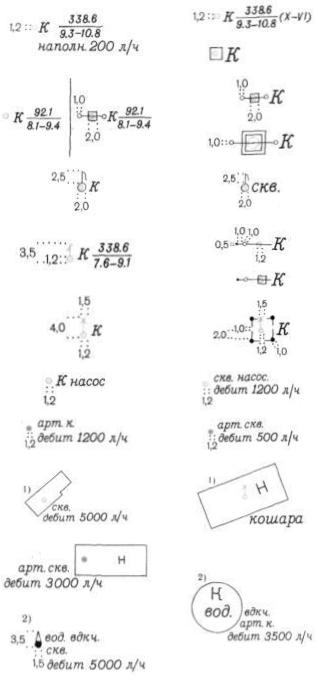

Колодцы и их характеристики (отметка земли у |
|
|
295 |
колодца, глубина до уровня воды и до дна в м, |
|
|
* |
наполняемость, месяцы, когда колодец имеет |
|
|
|
воду) [408 - 411] |
|
|
|
|
|
|
296 |
Колодцы с воротом на столбах [412] |
|
|
* |
|
|
|
|
|
|
|
|
|
|
|
297 |
Колодцы и скважины с ручным насосом [413] |
|
|
|
|
|
|
298 |
Колодцы с журавлем [414] |
|
|
|
|
|
|
299 |
Колодцы и скважины с ветряным двигателем |
|
|
[414] |
|
|
|
|
|
|
|
|
|
|
|
300 |
Колодцы и скважины с механическим подъемом |
|
|
* |
воды [415] |
|
|
|
|
|
|
301 |
Колодцы и скважины артезианские [415] |
|
|
|
|
|
|
|
1) Колодцы и скважины в строениях [416] |
|
|
|
|
|
|
302 |
2) Колодцы и скважины, совмещенные с |
|
|
водонапорными башнями и водоподъемными |
|
|
|
|
|
|
|
|
устройствами или водокачками [417] |
|
|
|
|
|
|
Таблица 65
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
|||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
|
МАСШТАБОВ |
|
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
||
|
|
|
|
|||
|
|
|
|
|
|
|
|
1) |

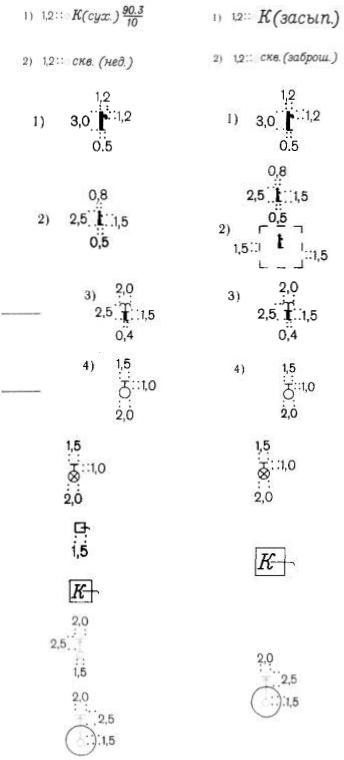

Колодцы сухие и засыпанные [418] |
|
|
|
|
303 |
2) |
Скважины недействующие или |
|
|
|
|
|
заброшенные [419] |
|
|
|
|
|
|
|
|
|
|
|
|
|
Колонки [420]: |
|
|
|
|
|
|
1) |
гидравлические (водоналивные |
|
|
|
|
|
железнодорожные и др.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
2)водоразборные |
|
|
|
|
|
304 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3) |
питьевые |
|
|
|
|
|
|
|
|
|
|
|
|
4) |
гидранты пожарные, поливочные и др. |
|
|
|
|
|
|
|
|
|
|
|
305 |
Узлы подключения дождевальных машин |
|
|
|
|
|
[421] |
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
|
|
306 |
Будки водоразборные [422] |
|
|
|
|
|
|
|
|
|
|
|
|
307 |
Фонтаны [423] |
|
|
|
|
|
|
|
|
|
|
|
|
