Материал: Условные знаки для топографических планов
Таблица 56
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
261 |

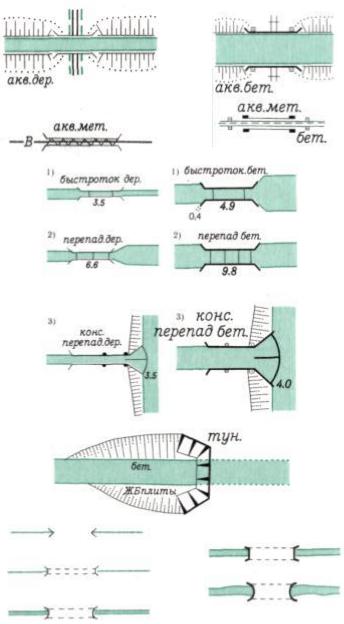

Акведуки [366] |
|
|
|
|
|
|
|
|
|
Водосбросы (сопрягающие сооружения) |
|
|
|
|
[367, 368]: |
|
|
|
|
1) быстротоки(цифры - разность уровней |
|
|
|
262 |
воды в м) |
|
|
|
2) перепады ступенчатые (цифры - общая |
|
|
|
|
|
|
|
|
|
|
высота перепада в м) |
|
|
|
|
3) перепады консольные (цифры - высота |
|
|
|
|
сброса воды в м) |
|
|
|
|
|
|
|
|
263 |
Туннели на каналах [369] |
|
|
|
|
|
|
|
|
264 |
Каналы, реки и канавы, проходящие через |
|
|
|
трубы [370] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 57
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
|
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
МАСШТАБОВ |
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
||
|
|
||
|
|
|
|
265 |

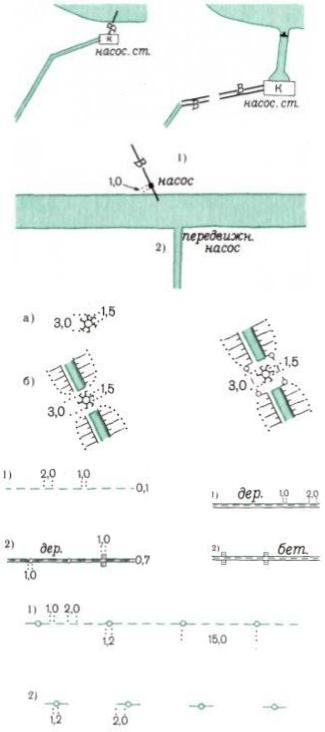

Водозаборы и насосные станции на |
|
|
каналах [371] |
|
|
|
|
|
|
|
|
|
|
|
|
Насосы малые на каналах [372]: |
|
|
266 |
1)стационарные |
|
|
|
2) передвижные |
|
|
|
|
|
|
267 |
Чигири [373] |
|
|
|
|
|
|
|
Лотки и желоба для подачи воды и |
|
|
268 |
материал их постройки[374]: |
|
|
1) наземные |
|
|
|
|
|
|
|
|
2) на опорах |
|
|
|
|
|
|
|
Кяризы [375]: |
|
|
269 |
1)действующие |
|
|
|
2) недействующие |
|
|
|
|
|
|
Таблица 58
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
ПЛАНОВ МАСШТАБОВ |
|
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

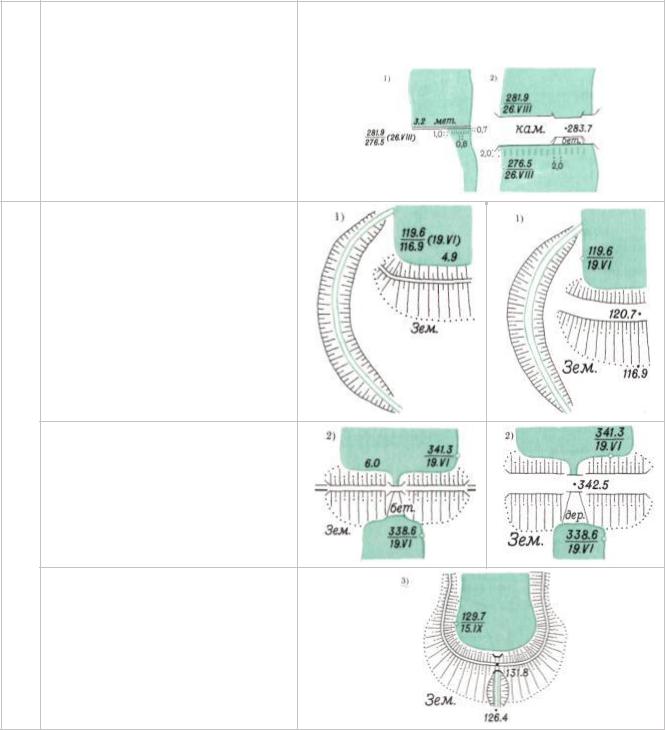

Плотины металлические, каменные, |
|
|
|
|
бетонные, железобетонные и деревянные |
|
|
|
|
(характеристики плотин - ширина по верху в м, |
|
|
|
270 |
материал постройки, отметки урезов воды |
|
|
|
верхнего и нижнего бьефов и дата их |
|
|
|
|
|
|
|
|
|
|
определения) [376 - 379]: |
|
|
|
|
1)непроезжие |
|
|
|
|
2) проезжие |
|
|
|
Плотины земляные (характеристики плотин - ширина по верху в м,материал постройки, отметка уреза воды и дата ее определения,высотная отметка у основания)
[379, 380]:
1) непроезжие с резервной обводной канавой
271
2) проезжие, с водосливом-лотком
3) непроезжие, с водосливом-трубой, переходящие в дамбы-валы
Таблица 59
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|||
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
||
|
|
|
|
|
|

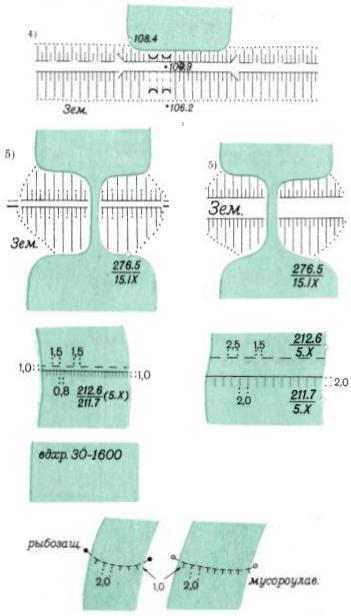

4) проезжие, с водосливами-трубами, |
|
|
|
|
переходящие в дамбы-валы |
|
|
|
|
|
|
|
|
|
5)прорванные |
|
|
|
|
|
|
|
|
|
|
|
|
|
272 |
Плотины подводные (переливные) [381] |
|
|
|
|
|
|
|
|
|
Характеристики водохранилищ (первая |
|
|
|
273 |
цифра - объем в куб. км,вторая - площадь |
|
|
|
|
зеркала воды в кв. км) [382] |
|
|
|
|
|
|
|
|
|
Устройства рыбозащитные и |
|
|
|
274 |
мусороулавливающие (решетки, сетки и |
|
|
|
|
т.п.) [383] |
|
|
|
|
|
|
|
|
Таблица 60
|
|
|
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ |
||
№ |
|
НАЗВАНИЕ И ХАРАКТЕРИСТИКА |
|
МАСШТАБОВ |
|
|
|
|
|||
|
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ |
|
|
|
|
|
|
1:5000, 1:2000 |
|
1:1000, 1:500 |
|
|
|
|
|
||
|
|
|
|
|
|
|

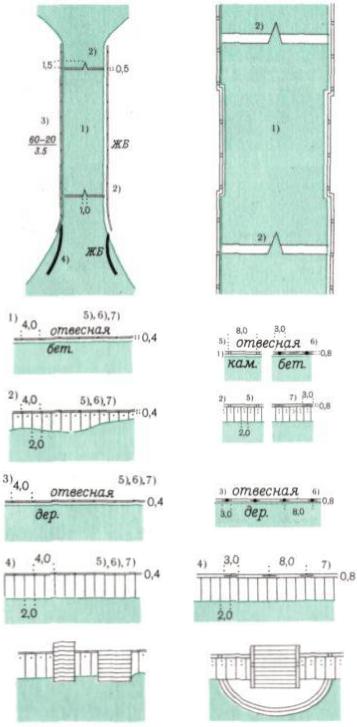

Шлюзы [384]: |
|
|
|
|
|
1) |
камеры |
|
|
|
|
2) |
ворота(затворы) шлюзов |
|
|
|
275 |
3)характеристики шлюзов (в числителе |
|
|
|
|
дроби - длина камеры и ширина ворот в м, |
|
|
|
||
|
|
|
|
||
|
в знаменателе - глубина на пороге ворот в |
|
|
|
|
|
м) |
|
|
|
|
|
4) |
палы |
|
|
|
|
|
|
|
|
|
|
Набережные каменные, бетонные, |
|
|
|
|
276 |
железобетонные [385]: |
|
|
|
|
1) |
отвесные |
|
|
|
|
|
|
|
|
||
|
2) |
наклонные |
|
|
|
|
|
|
|
|
|
|
Набережные деревянные [385]: |
|
|
|
|
277 |
3) |
отвесные |
|
|
|
|
4) |
наклонные |
|
|
|
|
|
|
|
|
|
|
Парапеты [386]: |
|
|
|
|
278 |
5) |
каменные или бетонные |
|
|
|
6)металлические |
|
|
|
||
|
|
|
|
||
|
7) |
деревянные |
|
|
|
|
|
|
|
|
|
279 |
Спуски и лестницы на набережных [387] |
|
|
|
|
|
|
|
|
|
|
