WAY OF CALCULATION OF ROOTS THE EQUATIONS CONNECTED WITH

THE CHAIN LINE OR WITH THE TURNED CHAIN LINE

Yu. A. Nesmeev

Magnitogorsk State Technical University

Russia, Magnitogorsk

1Scientist , tel.: +7(473)276-50-74 e-mail: nev_ya@list.ru

The way of the solution of the equations arising in the engineering calculations connected with the chain line or with the turned chain line is stated. Examples of application of a way are given. One of them is devoted to the arch equation of "the West Collar" in St. Louis. Transformation of the equation of the chain line into equation y = – a · ch (x/a) + b is stated of the turned chain line. Besides the stated way is applied to finding of values of parameters an and b on the known distance from top of the turned chain line to abscissa axis and on the known distance between the ends of an arch of the turned chain line located on abscissa axis.

Keywords: calculation the chain line, the turned chain line.

50

РАСЧЕТ И ПРОЕКТИРОВАНИЕ МОСТОВ И ТРАНСПОРТНЫХ СООРУЖЕНИЙ

УДК 624.26

СОПОСТАВЛЕНИЕ НАДЕЖНОСТИ ТИПОВОГО ЖЕЛЕЗОБЕТОННОГО ПРОЛЕТНОГО СТРОЕНИЯ АВТОДОРОЖНОГО МОСТА ДЛЯ РОССИЙСКИХ И ЕВРОПЕЙСКИХ НОРМАТИВНЫХ ВРЕМЕННЫХ НАГРУЗОК

В. С. Сафронов1, С. А. Осипов2, Н. Мельхиор3

Воронежский государственный технический университет1,2,3

Россия, г. Воронеж

1Д-р техн. наук, проф., профессор кафедры строительной механики., тел.: +7 (473) 2715230

е-mail: vss22@mail.ru

2Старший преподаватель кафедры строительной механики

3Магистрант кафедры строительной механики

Приводятся результаты численных исследований параметров надѐжности широко распространенного в России типового железобетонного разрезного пролетного строения под две полосы временной нагрузки А11 габаритом Г10+0,75+1,00 в сравнении с аналогичными характеристиками этого же транспортного сооружения при пропуске временных нагрузок, регламентируемых европейскими мостовыми нормативами. В расчетах усилий от постоянных и временных нагрузок используется пространственная конечно-элементная модель плитно-балочной конструкции пролетного строения. Для определения предельных изгибающих моментов применяется деформационный алгоритм на основе трехлинейной диаграммы деформирования для бетона и двухлинейной - для арматуры.

Вероятностные расчеты выполняются на основе предположений о разбросе прочностных характеристик бетона и рабочей арматуры, также параметров постоянных и временных нагрузок в соответствии с нормальным законом распределения.

Анализируются различия в нагруженности несущих балок без диафрагменного пролетного строения при эксплуатации в соответствии с российскими и европейскими нормативными документами

Ключевые слова: автодорожный мост. железобетонное балочное пролетное строение, логарифмический показатель надѐжности, российские и европейские временные нагрузки, нормативные условия загружения, разброс прочности материалов и нагрузок

Введение

В связи с развитием в последние годы международных транспортных коммуникаций между разными странами Европы и Азии остро появилась необходимость массового строительства федеральных автомобильных дорог, на которых можно обеспечить безопасный проезд автотранспорта и поездов без перегрузки на границах. Такие задачи в настоящее время рассматриваются, например, при проектировании Шелкового пути по территории Российской Федерации из Китая в Европу. Они могут успешно решаться на основе новых нормативных документов, представляющих собой согласованные на основе национальных стандартов правила и положения. Для разработки новых межнациональных нормативов необходимы специальные исследования, в которых с единых методических позиций могут быть сопоставлены действующие в настоящее время в различных странах расчетные правила и положения по оценке потребительских качеств несущих конструкций инженерных объектов транспортной инфраструктуры, включая мостовые сооружения.

____________________________________________

© Сафронов В. С, Осипов С. А., Мельхиор Н., 2019

51

При оценке потребительских качеств транспортных сооружений наиболее важной характеристикой является грузоподъемность, которая представляет собой величину максимальной временной подвижной нагрузки определенного вида, которая может быть безопасно для прочности транспортного сооружений по нему пропущена, не превышая максимально разрешенные автомобили на данном участке автодороги. В настоящее время для расчета грузоподъемности может использоваться методика на основе применяемых в разных странах детерминированных подходов, в соответствии с которыми сравниваются предельные усилия в наиболее нагруженных элементах несущих конструкций с максимальными величинами от совместного действия постоянных и временных нагрузок. При этом возможные отклонения действительных предельных и максимальных усилий от нормативных значений учитываются коэффициентами надежности по материалам и нагрузкам. При корректировках время от времени нормативных документов изменяются рекомендуемые значения этих коэффициентов. Поэтому сопоставление грузоподъемностей конкретных транспортных сооружений необходимо выполнять по изданным в один и тот же период документам. В настоящем исследовании приняты временные нагрузки, регламентируемые в применяемом в России с 1984 года нормативном документе СНиП 2.05.03-84 «Мосты и трубы» [1], и в европейском стандарте EN 1991-2 [2], рекомендуемом для использования в странах Евросоюза .

Более обоснованные сопоставительные данные получаются при использовании методик, основанных на положениях теории надежности [3] или теории риска [4], которые непосредственно учитывают статистические данные о флуктуациях прочностных характеристик материалов и действующих постоянных и временных нагрузок. В этих методиках используются вероятностные оценки возникновения предельных состояний при совместном действии постоянных и временных проектных нагрузок. При сопоставлении вероятностей отказа с допускаемыми для моста данного типа судят о грузоподъемности транспортного сооружения. Так как действующими в России нормативными документами вероятности отказов не регламентированы, здесь будем использовать их значения, рекомендуемые Еврокодом по надежности. Такие подходы применяются для несущих конструкций зданий производственного назначения [5], оценки прочности висячих водоводов [6] и мостовых сооружений из железобетона [7-8]. В последнем случае необходимо применять деформационные алгоритмы расчета железобетонных конструкций с учетом нелинейных диаграмм деформирования бетона и железобетона. Примером применения такого алгоритма является методика, описанная и апробированная в статье [9] для оценки надежности составных железобетонных стержневых элементов. В основу таких алгоритмов положены предположения о распределении прочностных характеристик материалов по нормальному закону с заданными средними значениями и среднеквадратическими отклонениями.

В настоящей публикации на примере разрезного железобетонного автодорожного моста с двух полосной проезжей частью шириной 10,0 м с балочным пролетным строением по типовому проекту серии 3.503.14 , вып. 710/5 проектировки Союздорпроекта [12], состоящего из без диафрагменных тавровых балок расчетным пролетом l=17,4 м, сопоставляются логарифмические показатели надежности средних сечений главных балок по ширине при пропуске регламентируемых СНиП 2.05.03-84[1] временных подвижных нагрузок А11 и НК-80 с аналогичными показателями для рекомендуемых стандартом EN 1991-2[2] временных распределенных A(L) и сосредоточенных Ме80 нагрузок.

Целью выполненных исследований является сопоставление параметров надежности главных балок пролетного строения при проезде автомобилей, описываемых в виде распределенных и сосредоточенных временных нагрузок.

52

1. Краткое описание объекта исследования и используемой конечно-элементной расчетной схемы пролетного строения моста

Объектом изучения является балочный разрезной мост для двух полос автомобильной нагрузки А11 и одиночной колесной нагрузки НК-80 с пролетными строениями из семи тавровых балок из бетона класса В40 (Rb.=20 МПа) со стержневой ненапрягаемой продольной рабочей арматурой класса АIII с расчетным сопротивлением Rs.=265 МПа(Rs.=295 МПа). Габарит моста - Г10,0 + 0,75+1,00 м. Шаг главных балок в поперечном направлении является одинаковым и равным 1,70 м. Поперечное сечение, продольный фасад и армирование главной балки изучаемого пролетного строения моста приведено на рис. 1.

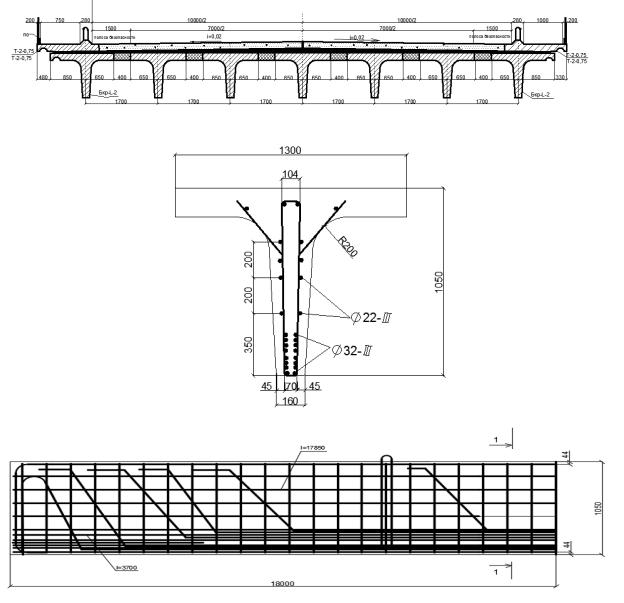

Рис. 1. Поперечное сечение, продольный фасад и армирование главной балки изучаемого пролетного строения моста

Расчеты выполнялись с использованием сертифицированного программного комплекса «ЛИРА-САПР 2012 PRO» со специализированной расчетно-графической системой ПК «ЛИРА-САПР 2012 Мост» [15]. При проведении статических расчетов пролетное строение

53

рассматривается как пластинчато-стержневая система, в которой продольные стержни моделируют балки пролетного строения, а пластинчатые элементы – плиту проезжей части между балками (рис. 2). При моделировании несущих элементов рассчитываемого пролетного строения использовались следующие типы конечных элементов (КЭ):

-универсальный стержневой КЭ с учетом сдвиговых деформаций (КЭ 10);

-универсальный четырехугольный плоский оболочечный КЭ (КЭ 44).

Универсальный стержневой КЭ представляет собой прямолинейный двух узловой конечный элемент с двенадцатью степенями свободы (СС), моделирующий растяжениесжатие, кручение, поперечный сдвиг и изгиб.

Плоский четырехугольный оболочечный КЭ с двадцатью четырьмя СС является комбинацией конечных элементов плоского (мембранного) и изгибного напряженных состояний. Этот элемент воспринимает мембранные, сдвиговые, поперечные и изгибные нагрузки.

Поскольку в узлах стержневого и плоского оболочечного КЭ одинаковый набор СС, то возможно их совместное использование в одной КЭ-модели.

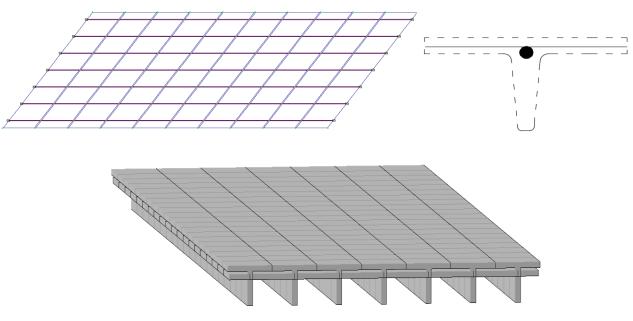

Рис. 2. Конечно-элементная расчетная схема плитно-балочного пролетного строения

В пластинчато-стержневой расчетной схеме для исключения работы плоских оболочечных КЭ плиты проезжей части на изгиб в продольном направлении жесткостные характеристики плиты задаются как для ортотропного материала с малой по величине жесткостью в продольном направлении.

Расчет жесткостных характеристик балок выполнялся с использованием расчетнографической системы «Конструктор сечений» комплекса «ЛИРА». Эта программа предоставляет возможность компоновать в графической среде сечение сложной формы. Геометрические характеристики вычисляются численным интегрированием после выполнения процедуры триангуляции.

Геометрические размеры балок и их армирование, а также постоянные нагрузки от элементов мостового полотна и дорожного покрытия принимались в соответствии с проек-

том [12].
