Материал: Строительная механика и сопротивление материалов. Сафронов В.С., Ефрюш
Примечание:
I, II, III, IVкомбинации серий опытов соответственно: 1)+2), 1)+3), 1)+4), 1)+5) с нагруженным штампом 1) и ненагруженным 2), 3), 4), 5); ) ,мм - горизонтальные перемещения центров тяжести подошвы штампов для нагрузок F, (кН):4,2; 7,2; 10,2; 12 при углах наклона силы δ(град): 1-0, 2-15, 3-30, 4-45; опыты ̀ ̀ ̀)проводили при L=250 мм

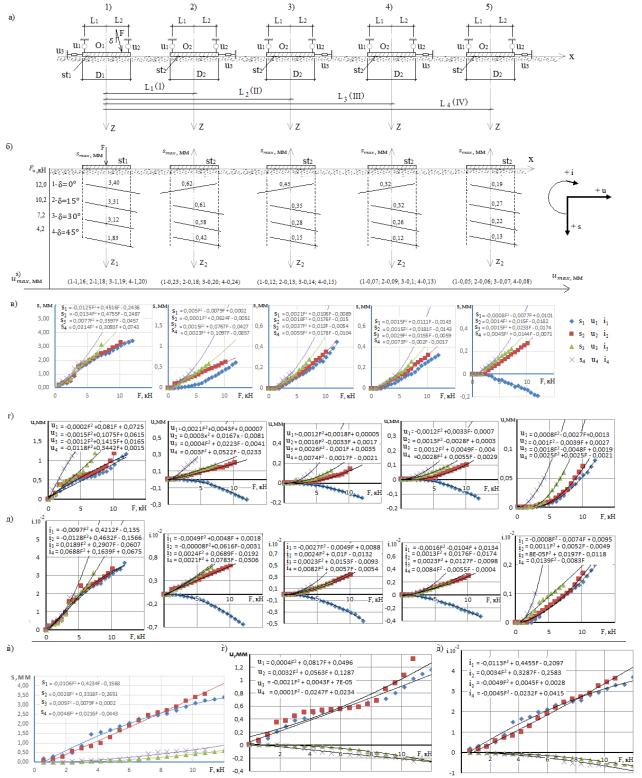

Рис. 5. Графики зависимости направлений перемещений штампов (б); осадок (в, ̀),
горизонтальных перемещений (г, ̀), кренов (д, ̀) от величины статической (б, в, г, д) и динамической ( ̀, ̀ ̀) силы, углах еѐ наклона к вертикальной оси δ(град): 1-0, 2-15, 3-30, 4-45; расстояний между осями штампов L:
I – 250, II – 300, III – 350, IV – 400 мм
100
Численное моделирование определения взаимного влияния двух заглубленных и незаглубленных фундаментов. Предложенное нами решение основано на использовании метода конечных элементов и программного комплекса Plaxis 2D. Установлено по две заглубленных и незаглублѐнных моделей фундаментов при нагружении на одного из них F=0,39-4,8 кН. Рассмотрен ряд вариантов (табл. 3). Приведем пример при следующих пара-
метров: ρ=1,5 г/см³, δ= |
, D= 100, 200 мм, |
= 0, ̅=150; 250 мм (табл. 4). |
||||||
|
|
|
|
|
|
|
Таблица 3 |
|
|
|
|
|
План расчета |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ n/n |
D, мм |
|
̅=L / D |
=е / R |
ρ, г/см³ |
δ, град |
|
|
1 |
100,200 |
|
1,5;2,5; 3;3,5;4 |
0 |
1,5 |
2; 45 |
|
|
|
|
|
|
|
|
|
|
Ниже представлены следующие схемы: а) сетка из конечных элементов, б) полные перемещения, в) эффективные напряжения.
Расчет проводили для двух видов нагружений:
1 - центральный вертикальной, 2 - центральный наклонной.

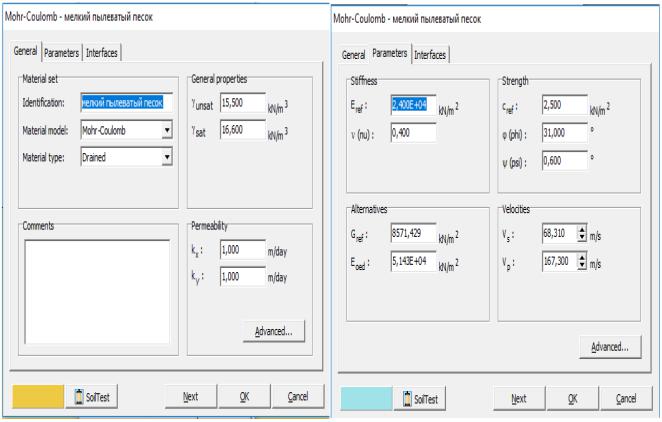

Таблица 4
Физико-механические характеристики грунтов основания
101
а)
б)
в)

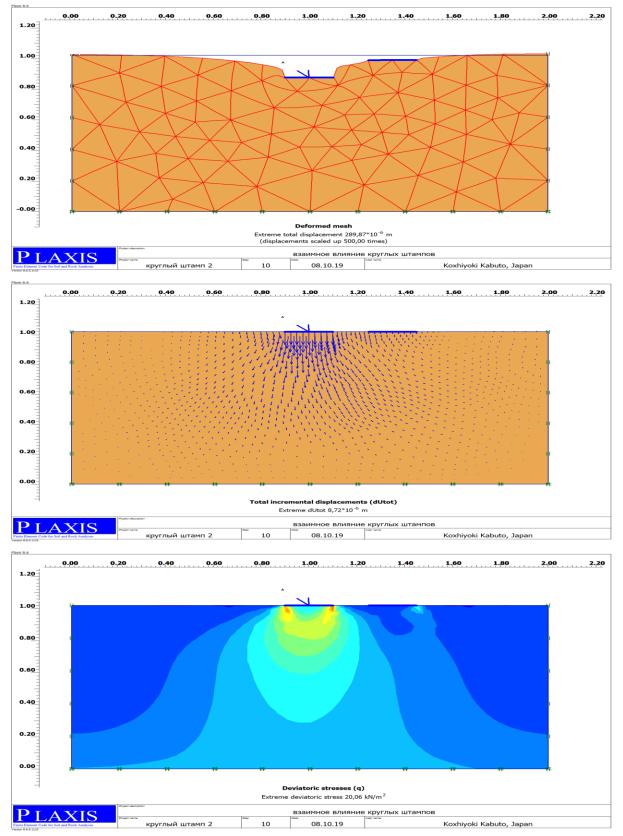

Рис. 6. Напряженно-деформированное состояние основания при взаимном влиянии рядом расположенных фундаментов: сетка из конечных элементов (а), полные перемещения (б), эффективные
напряжения (в) при ρ=1,5 г/см³, δ= , D= 100 мм, = 0, L=150 мм, F=0,39 кН
102
а)
б)
в)
Рис. 7. Напряженно-деформированное состояние основания при взаимном влиянии рядом расположенных фундаментов: сетка из конечных элементов (а), полные перемещения (б), эффективные
напряжения (в) при ρ=1,5 г/см³, δ= , D= 200 мм, = 0, L=250 мм, F=4,8 кН
103
а)
б)
в)

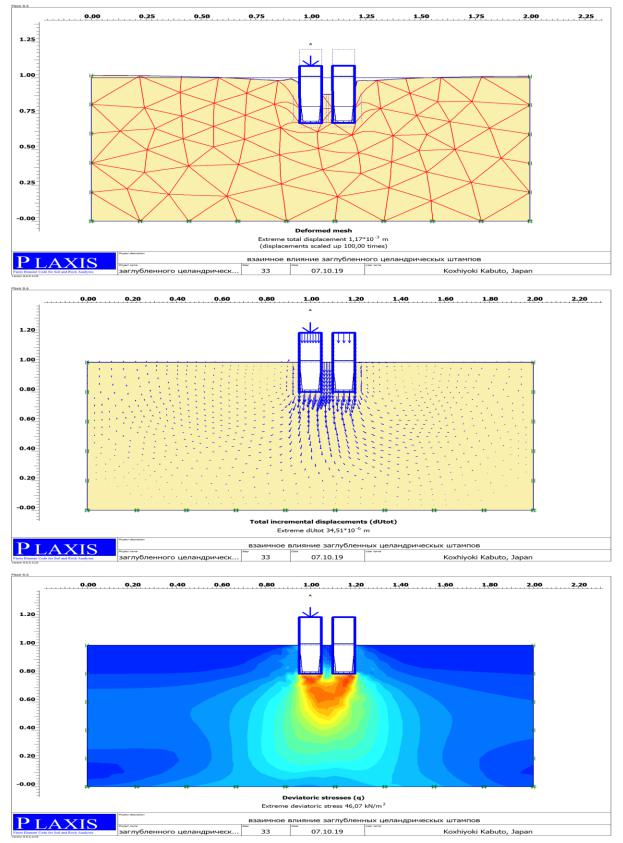

Рис. 8. Напряженно-деформированное состояние основания при взаимном влиянии рядом расположенных фундаментов: сетка из конечных элементов (а), полные перемещения (б),
эффективные напряжения (в) при ρ=1,5 г/см³, δ= , D= 200 мм, = 0, L=250 мм, F=4,8 кН
