Материал: Шушурин В.В., 1938 - Атлас конструкций планеров

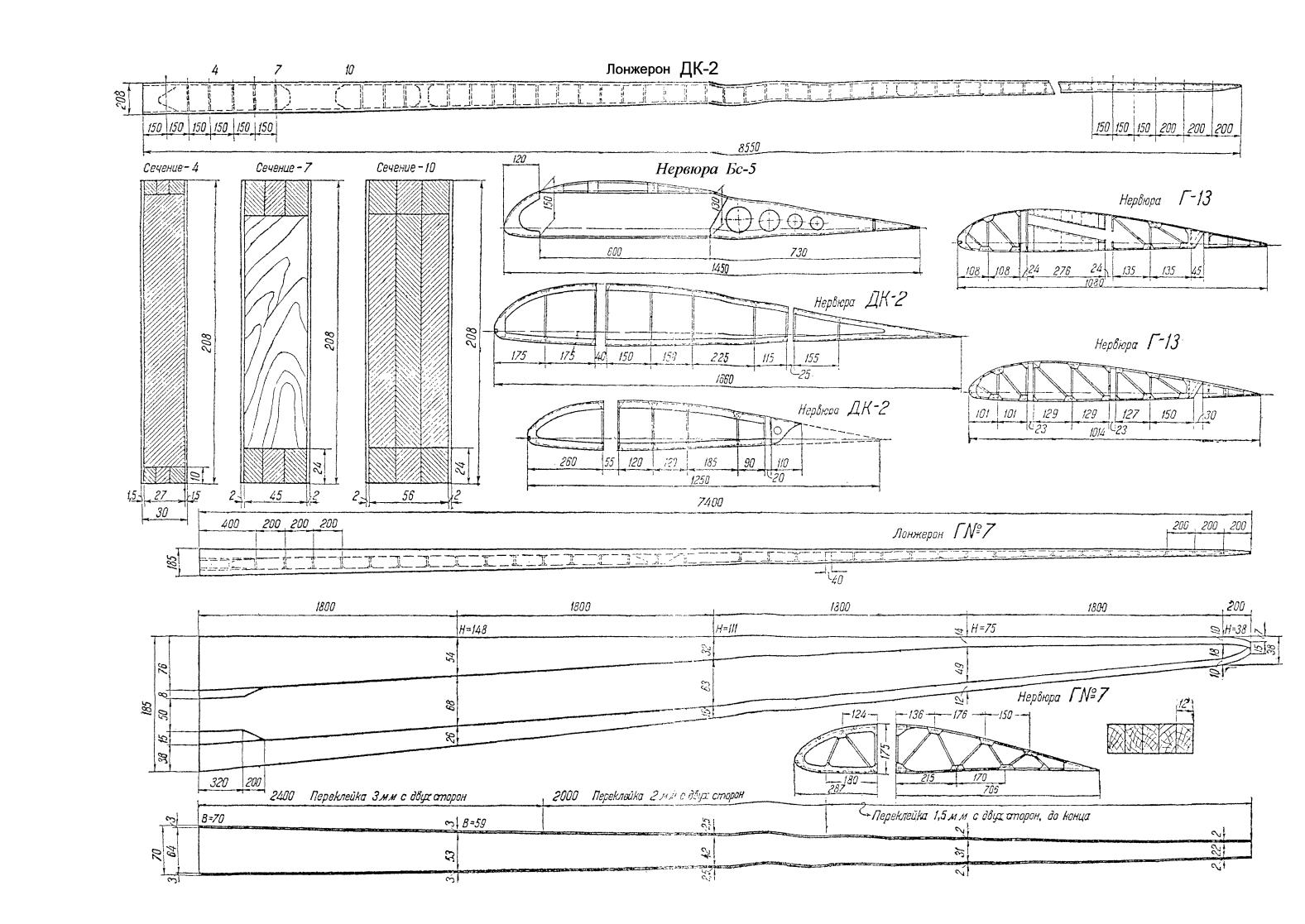

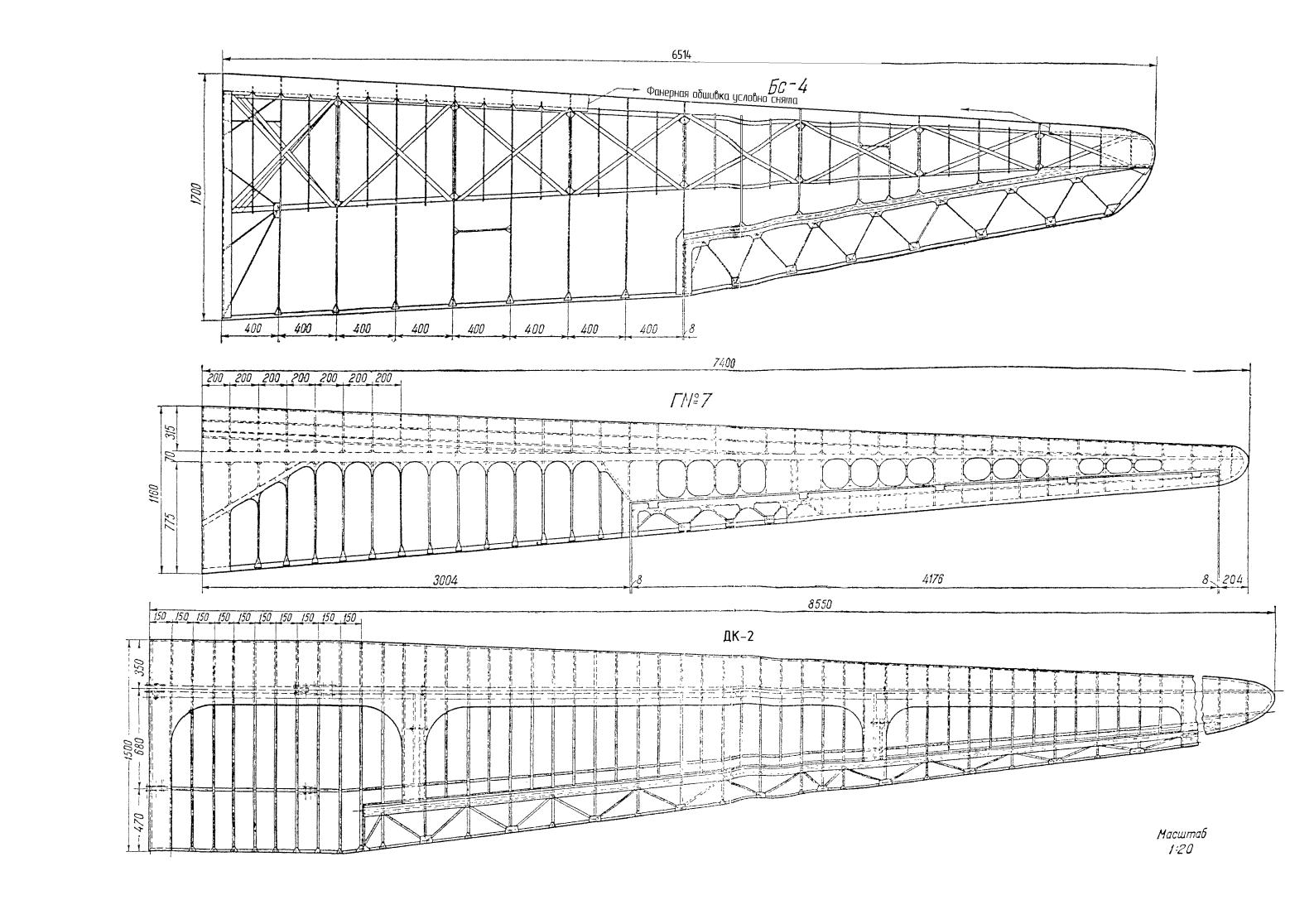

Лист 10. Лонжероны и нервюры.

ДК-2. Нормальный лонжерон парителя, но с полками одинаковой высоты (см. сечение).

Г № 7. Типичный современный лонжерон парителя.

Бс-5. Пример безраскосной нервюры с полками, опирающимися на межлонжеронные связи.

ДК-2. Пример рамной (безраскосной) конструкции нервюр, вполне пригодной для крыльев с малой (порядка 12-13 кг/см2) нагрузкой на крыло и профилем с постоянным центром давления.

Г-13. Типичные нервюры раскосной конструкции применительно к двухлонжеронному крылу.

Г № 7. Типичные нервюры однолонжеронного крыла.

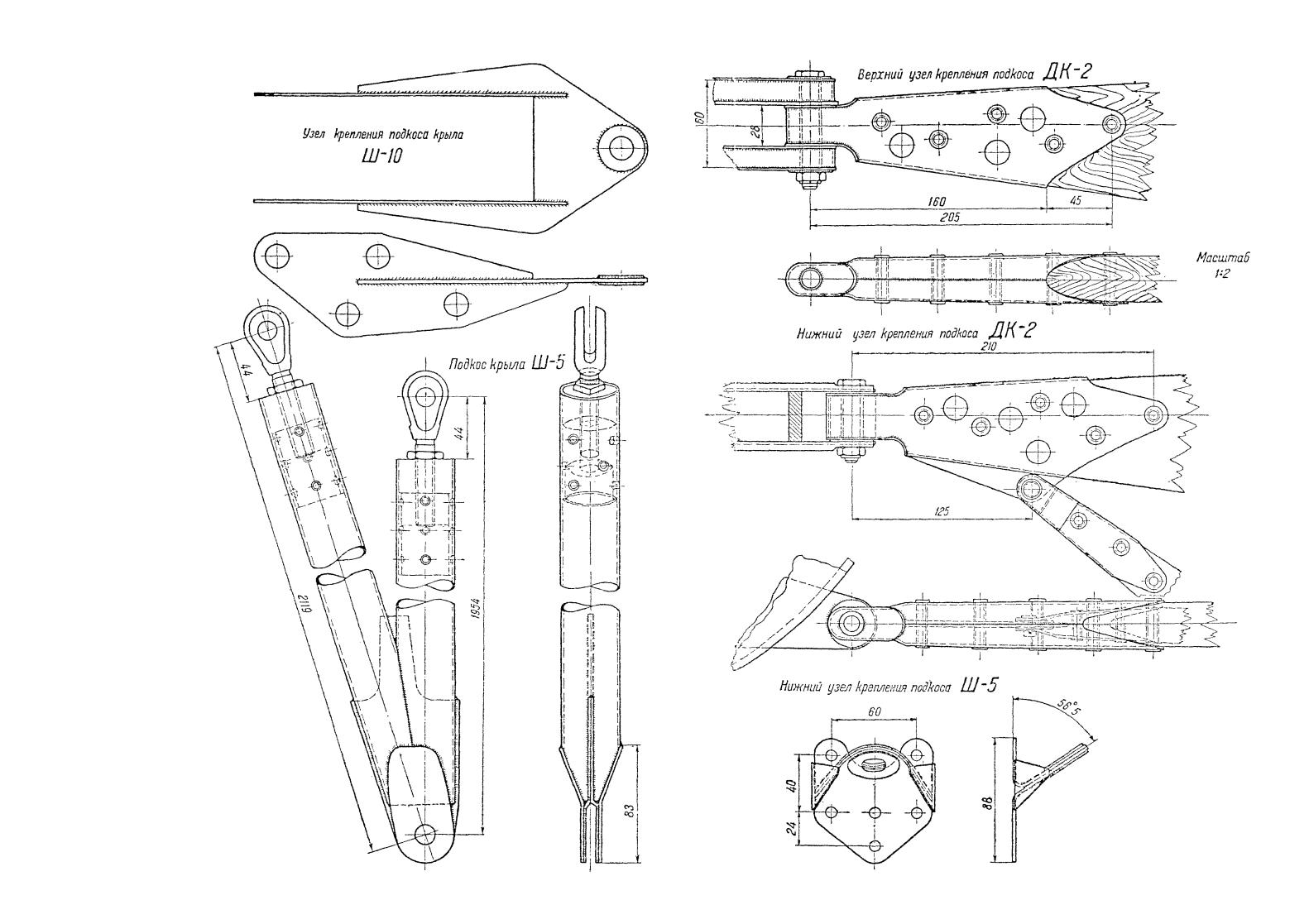

Лист 11. Узлы крепления подкосов.

Ш-10. Нормальный узел крепления подкоса к лонжерону крыла.

ДК-2. Выколоченные и сваренные стальные стаканы для деревянных подкосов, крепящиеся пистонами. Подкосы не регулирующегося типа.

Ш-5. Типичные регулирующиеся подкосы, объединённые в общее V. Типичный узел деревянного подкоса со сварным стальным стаканом, укреплённым пистонами (трубчатыми заклёпками).
