Материал: Шушурин В.В., 1938 - Атлас конструкций планеров

Лист 5. Общие виды.

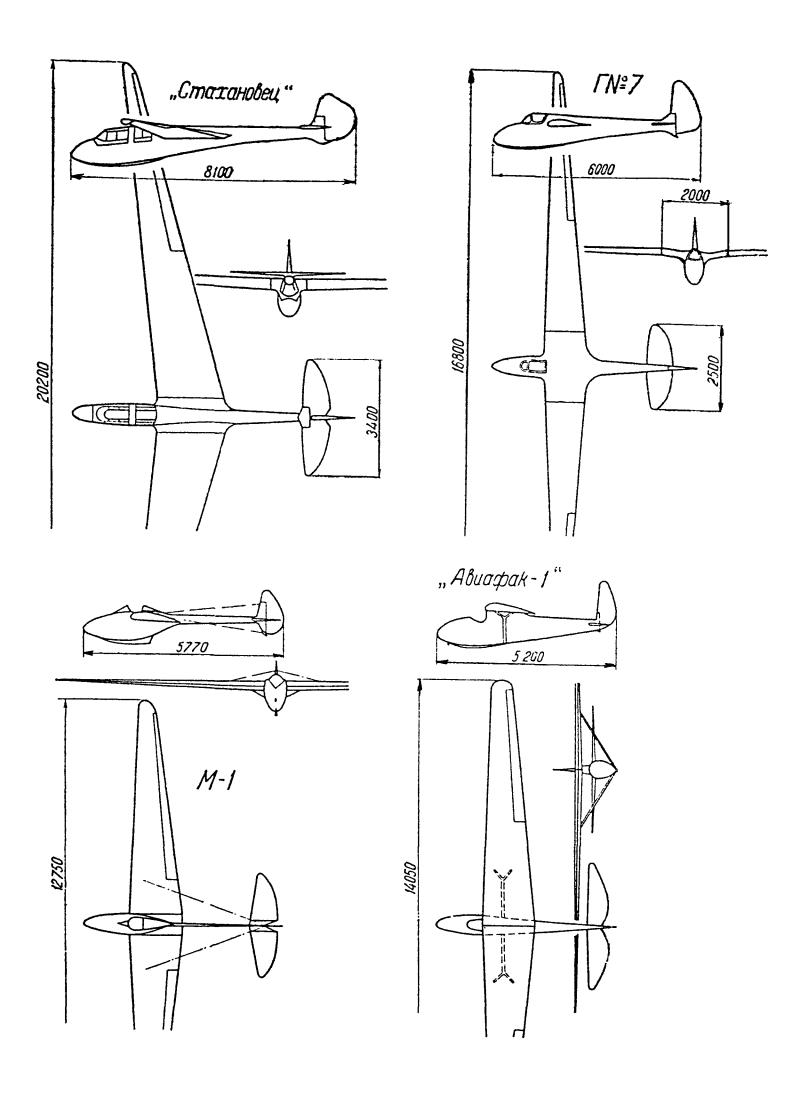

«Стахановец». Рекордный двухместный планер для дальних полётов конструкции В. И. Емельянова (1936 г.). Участник XII Всесоюзных планерных состязаний в 1937 г. (первая премия по классу двухместных планеров). Держит международный рекорд дальности по двухместным планерам (407 км).

Г №7. Рекордный одноместный планер для дальних полётов конструкции Г.Ф. Грошева (1936 г.). Участник XII Всесоюзных планерных состязаний в 1937 г. (первая премия по классу одноместных планеров). Держит международный рекорд дальности по одноместным планерам (650 кг).

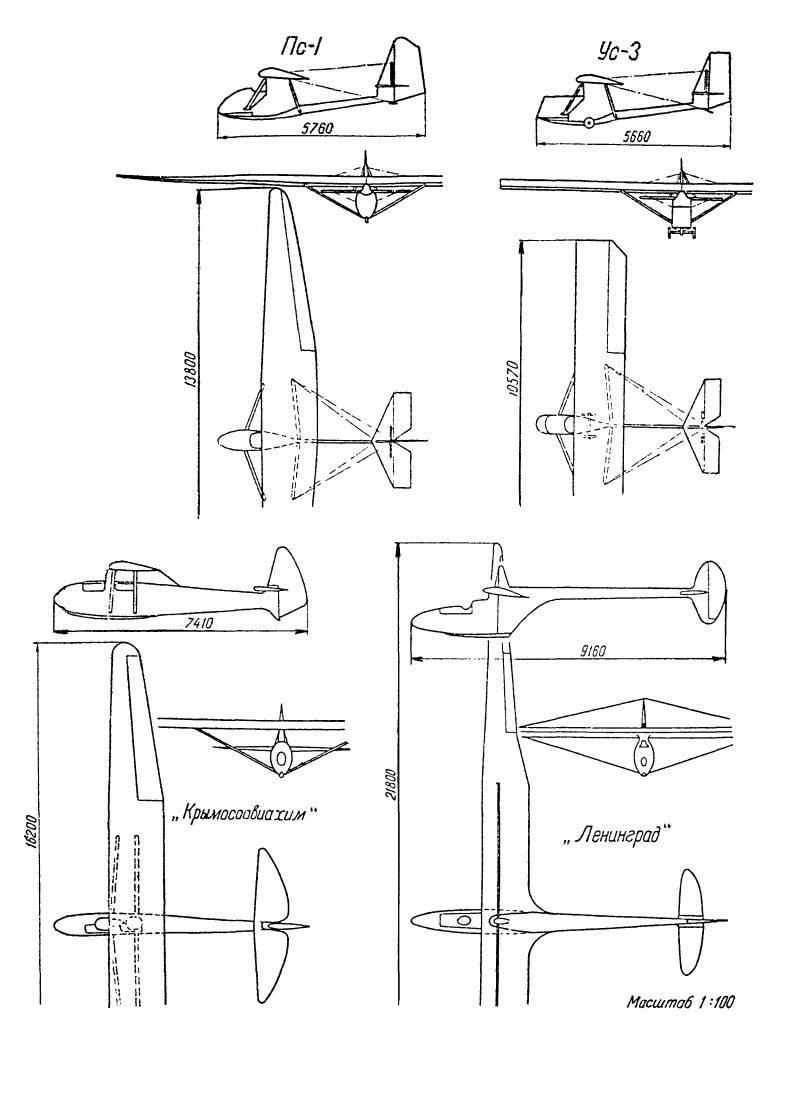

Пс-1 (1932 г.). Стандартный учебный паритель. Интересен тем, что его конструкция получена путём замены крыльев, руля поворота и съёмного обтекателя кабины планера Ус-4 на другие, специального типа. Благодаря этому достигнута взаимозаменяемость частей этих двух планеров.

Хвостовая балка, как у планера Ус-4, складная, расчаленная. Несмотря на простоту конструкции, на этом планере в 1932 г. пилот Гавриш установил мировой рекорд высоты для планеров всех типов – 2230 м. (См. статист. табл., строка 59.)

Ус-3. Стандартный учебный планер конструкции инж. О. К. Антонова (1933 г.). В настоящее время его можно считать устаревшим, так как современная техника планеризма в состоянии дать более лёгкую по весу и более удобную в эксплуатации конструкцию. (См. статист. табл., строка 51.)

М-1. Планер-паритель конструкции пилота Молчанова (1933 г.) Пример некритического заимствования балочной схемы крепления хвоста, которое в данном случае совершенно не оправдывает себя, так как планер, во-первых, очень короток и, вовторых, сопряжение фюзеляжа с крылом ухудшено резким сужением кабины. (См. статист. табл., строка 58.)

«Авиафак» 1 (1933 г.). Развилки подкоса и крепления руля поворота были недостаточно прочны. Руль поворота имеет ничем не оправданное большое удлинение, вызывающее большое скручивание фюзеляжа. Также чрезмерно велико удлинение рулей высоты. Необходимо иметь в виду, что сопротивление рулей подобно сопротивлению стойки, а не крыла, так как индуктивное сопротивление рулей ничтожно; увеличение же удлинения вызывает увеличение площади миделя и веса оперения. (См. статист. табл., строка 62.)

«Крымосоавиахим» (1933 г.). Удачный тип двухместного парителя простой конструкции. Основной недостаток – плохой обзор из задней кабины; этот недостаток был впервые устранён В.И. Емельяновым на планере КИМ-2 (см. схему планера «Стахановец», прототипом которого является КИМ-2, с статист. табл., строка 79.)

«Ленинград» (1933 г.). Планер с тонким крылом, и сильно суживающимися консолями. Недостатком планера является сложный переход от кабины к балке и опасность повреждение её при посадке на лыжу и хвост одновременно, что и произошло на слёте.

Лист 6. Каркасы фюзеляжей.

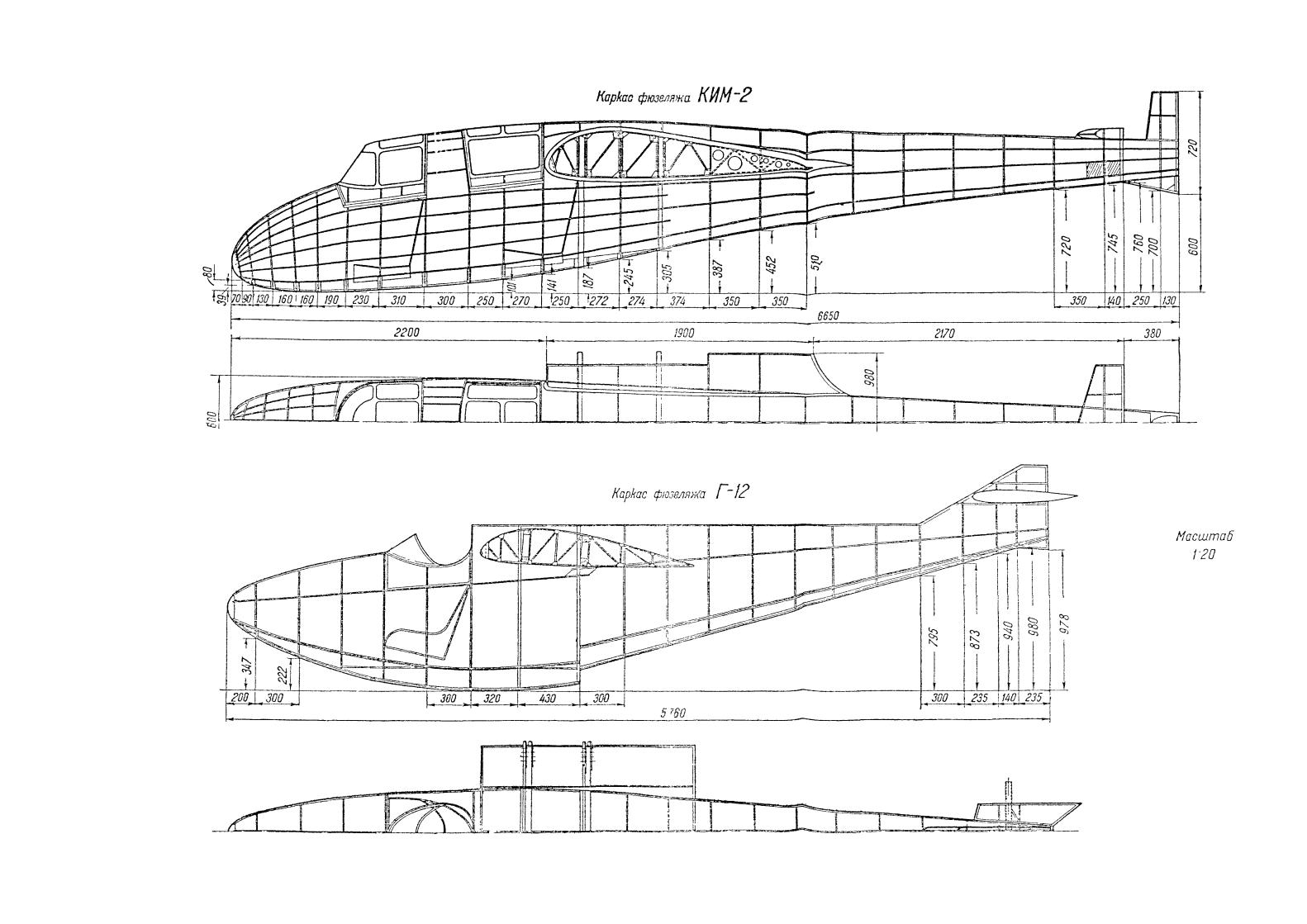

КИМ-2. Классическая современная конструкция фюзеляжа большого парителя. Пример удачного сопряжение крыла с фюзеляжем. Передняя кабина пилота несколько коротка.

Схема крепления оперения типична также для планеров «Рот Фронт». Нижний стрингер переходит спереди в лыжную коробку, к которой крепится ручное и ножное управление, амортизованный полоз, буксирный крюк и другие части.

Г-12. Хорошая схема фюзеляжа гидропланера. Для облегчения взлёта рекомендуется делать два редана.
