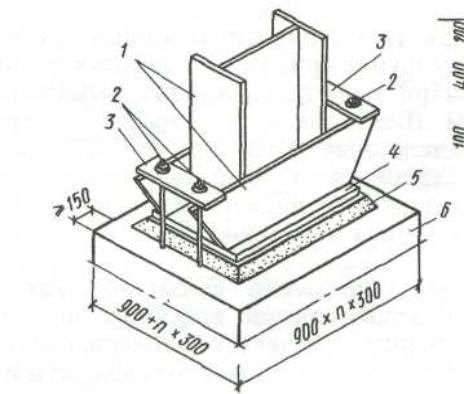

Рис. 17. Опирание стальной колонны на фундамент с траверсой [23]: 1 – стальная колонна; 2 – стальная опорная плита; 3 – анкерные болты; 4 – стальная плитка; 5 – цементно-песчаный раствор; 6 – фундамент

Колонны

Колонны постоянного сечения (рис. 18, а; 18, б) представляют собой прокатные сварные двутавры с консолями для опирания подкрановых балок или без них. Их устанавливают в бескрановых или крановых зданиях выс о- той 8,4 - 9,6 м при грузоподъемности кранов до 20 т (серия 1.424- 4). Привязка крайних колонн: при Н = 6,0 - 8,4 м – нулевая; при Н = 8,4 - 9,6 м –

250 мм.

Двухветвевые решетчатые колонны для пролетов 18, 24, 30 м и выс о- той 10,8 - 18,0 м (с интервалом 1,2 м) и с грузоподъемностью крана до 50 т (рис. 18, в; 18, г). Колонны устанавливаются с наружным и внутренним ш а- гом 12 м. Изготовлены из прокатных широкополочных двутавров и сварных элементов. При различном режиме работы крана колонны устраивают либо с проходом, либо без него. Колонны состоят из 2 -х частей: надкрановой – из сварных или широкополочных двутавров, и нижней – подкрановой, состоящей из двух ветвей, соединенных двухплоскостной решеткой. Колонны устанавливаются с привязкой "250" или "500".

30

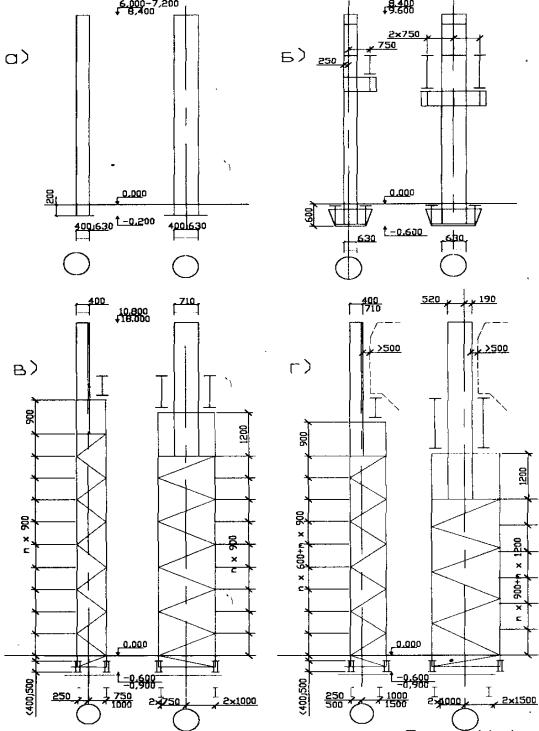

Рис. 18. Типы стальных колонн одноэтажных промышленных зданий:

а) колонны постоянного сечения для зданий с высотой этажа с 6,0 –8,4 м; б) колонны постоянного сечения зданий с мостовым краном для зданий с высотой этажа 8,4– 9,6 м; Р в) колонны двухветвевые решетчатые для зданий с высотой этажа 10,8 –18,0 м;

г) колонны двухветвевые решетчатые для зданий с высотой 10,8 –18, 0 м и грузовым краном 50 т

31

Стропильные и подстропильные фермы

Покрытия в металлическом каркасе включает: стропильные, а при необходимости и подстропильные конструкции; прогоны (для укладки профилированного настила); опорные стойки; подкрановые балки, вертикальные и горизонтальные связи.

Металлические стропильные конструкции – фермы выполняют с уклоном верхнего пояса 1,5 % (для отапливаемых зданий) (рис. 19), и с большим укл о- ном 1:3,5 (для неотапливемых зданий). Фермы пролетом 18 м выпускают в виде одной отправочной марки. Фермы с параллельными поясами пролетом 24, 30 , 36 м состоят из 2-х отправочных марок. Фермы шарнирно опираются на колонны. Для ферм из уголков и широкополочных тавров – подстропильная ферма с параллельными поясами. Для ферм из труб – треугольная (рис. 20).

Решетка ферм определяется целесообразным распределением усилий между раскосами и стойками. При этом расстояние между узлами ферм принимают обычно по верхнему поясу, воспринимающему сосредоточенные нагрузки, – 3 м, а по нижнему поясу – 6 м. При большой снежной нагрузке возникает необходимость установки прогонов через 1,5 м, во избежание возникновения изгибающих моментов в верхнем поясе под них в этом месте устраивают шпренгель.

Фермы изготавливаются из прокатных уголков и широкополочных тавров (серия 1.460-4) и из круглых труб (серия 1.460.3-17). Последняя разработана для устройства по ним только легкого покрытия из профилированного стального листа. Применение железобетонных настилов по стальным фермам приводит к увеличению расхода металла, поэтому предпочтительно использование легких ограждающих конструкций (профилированный стальной лист, асбестоцементные изделия, эффективный утеплитель).

Подкрановые балки

Подкрановые стальные балки представляют собой сварной двутавр сплошного сечения или фермы, работающие по разрезной или неразрезной схеме. Разрезные подкрановые балки имеют постоянное сечение и стыкуются на опорах, где изгибающий момент равен нулю. Такие балки менее чувствительны к осадкам опор, имеют постоянное сечение по всей длине и одинаковые размеры верхнегои нижнего поясов.

Высоту подкрановых балок определяют шагом колонн и грузоподъемностью крана (рис. 21). При шаге колонн 12 м и более и грузоподъемности крана свыше 50 т верхний пояс их усиливают тормозными балками или фермами. Размеры стенок и полок балок определяют расчетом.

Конструкция крепления верхнего пояса разрезных балок к колоннам – гибкая, неразрезных балок – жесткая. При опирании подкрановых балок на унифицированные железобетонные колонны консоли последних снабжают специальными стальными закладными плитами и стальными подставками, компенсирующими разность высот стальных и железобетонных подкрановых балок (рис. 21, а; 21, б).

32

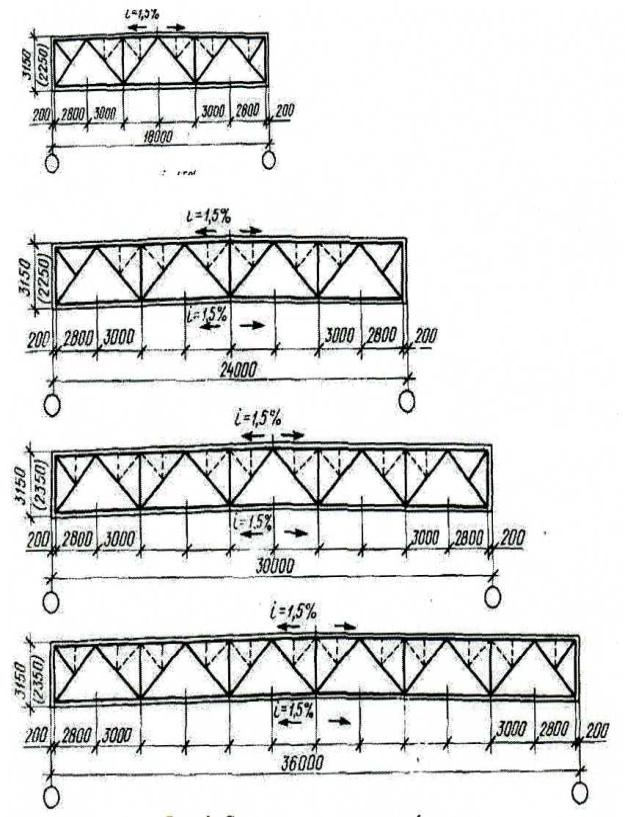

Рис. 19. Стальные стропильные фермы [23]

33

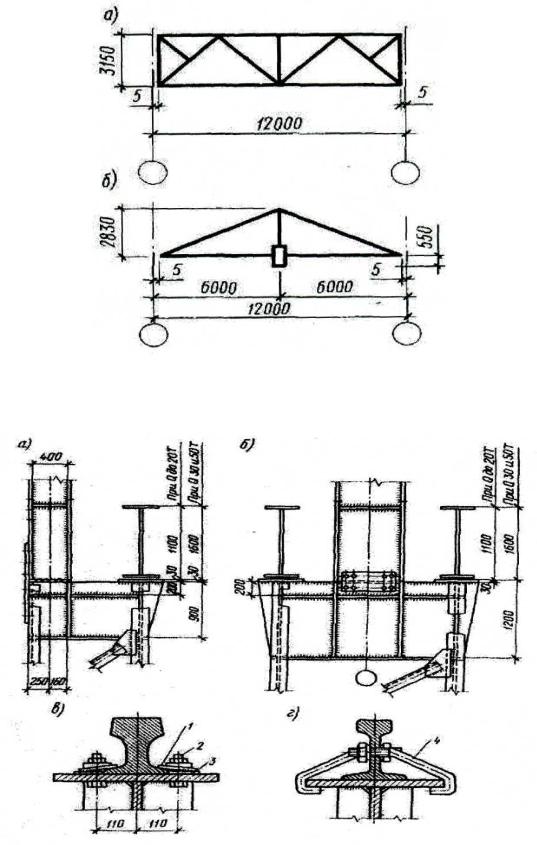

Рис. 20. Стальные подстропильные фермы [23]:

а) из горячекатаных профилей; б) из электросварных труб

Рис. 21. Опирание стальной бодкрановой балки [23]:

а) – по колоннам крайнего ряда; б) по колоннам среднего ряда; в) крепление рельса планками; г) крепление рельса;

1 – стальная лапка; 2 – болт; 3 – упругая прокладка; 4 – крюк с гайкой
