Материал: Проектирование промышленных зданий предприятий стройиндустрии. Гулак Л.И., Власов В.В

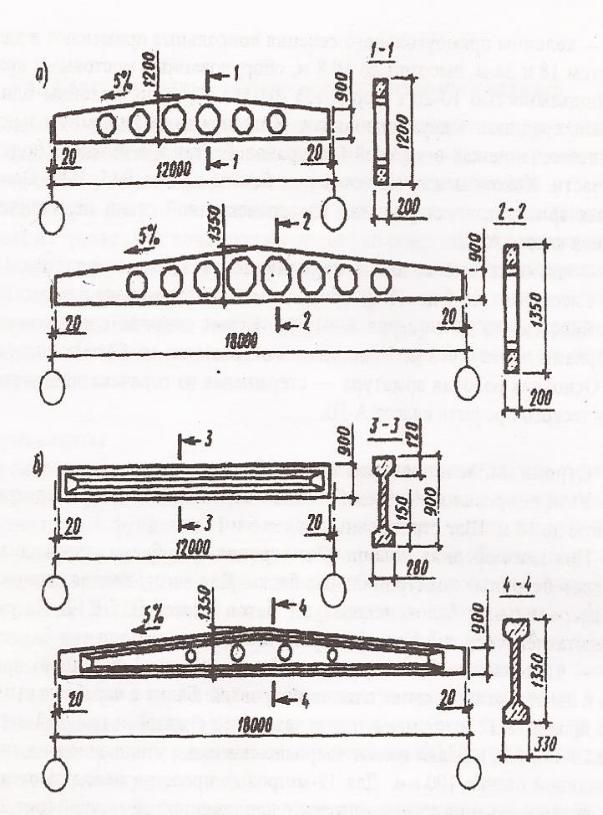

Рис. 13. Стропильные железобетонные балки [23]:

а) решетчатые для скатных кровель пролетом 12 и 18 м; б) для плоской кровли двутаврового сечения и сплошная двутавровая

для скатной кровли пролетом12, 18 и 24 м

25

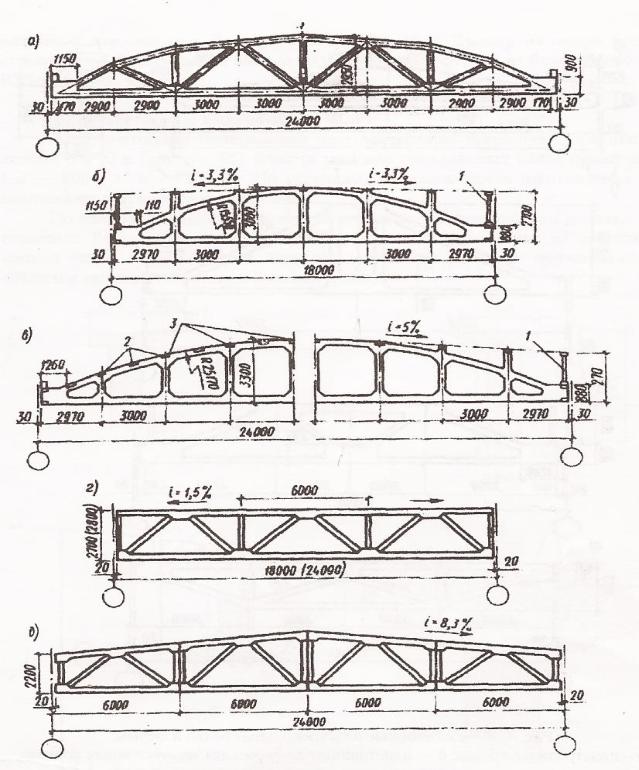

Рис. 14. Железобетонные стропильные фермы [23]:

а) сегментная раскосная ферма для скатной кровли;б) безраскосная ферма для малоуклонных кровель пролетом 18 м;в) безраскосная ферма для скатной кровли и малоуклонной кровли

пролетом 24 м; г) с параллельными поясами;д) полигональные сборные фермы;1 – стальная стойка; 2 – закладные детали для плит шириной 1,5 м; 3– то же, для плит шириной 3 м

26

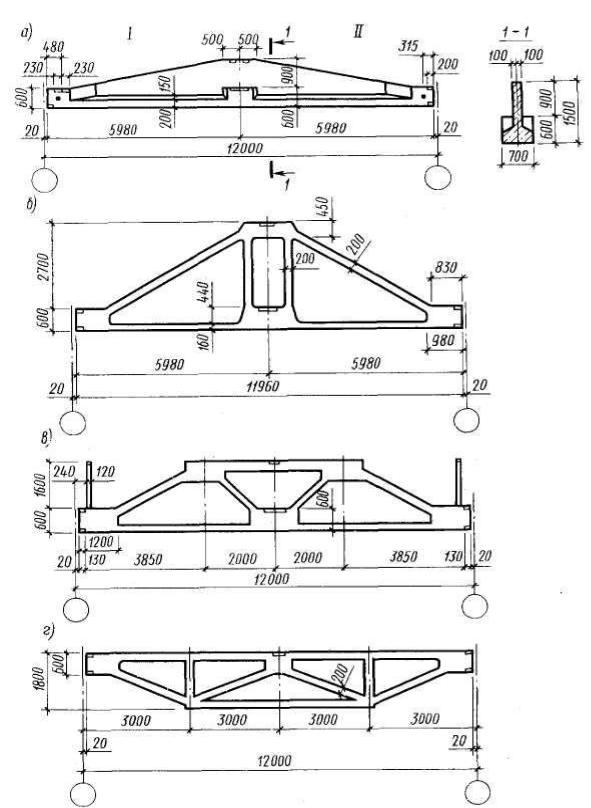

Рис. 15. Железобетонные подстропильные балки и фермы [23]:

а) подстропильная балка; б) подстропильная ферма для малоуклонных кровель; в) то же, для скатных кровель; г) то же, при длинномерных настилах

27

Подкрановые балки

Железобетонные подкрановые балки в зданиях применяют при шаге колонн 6 и 12 м и грузоподъемности кранов до 30 т. Подкрановые балки применяют таврового сечения с предварительно напряженным армированием с утолщенной на опорах вертикальной стенкой (рис. 16, а; 16, б; 16, в).

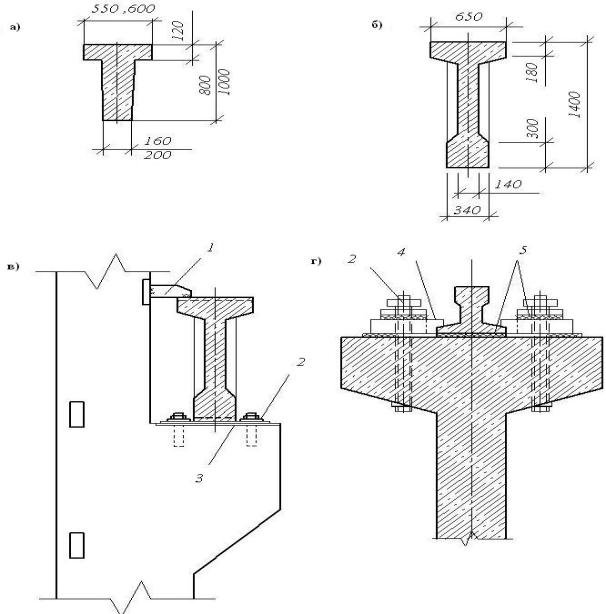

Рис. 16. Железобетонные подкрановые балки [23]:

а) при шаге колонн 6 м; б) при шаге колонн 12 м; в) крепление подкрановой балки к колонне; г) крепление рельса к подкрановой балке; 1 – стальная пластина; 2 – болт; 3 – опорный стальной лист; 4 – стальная лапка; 5 – упругие прокладки

28

2.2. Конструктивные элементы металлического каркаса

Плоскостной металлический каркас выполняют из одно; или многопролетных рам, устойчивость которых создается путем жесткого соединения колонн с фундаментом, но иногда, жесткие рамы каркаса соединяют с фундаментом шарнирно.

В состав каркаса входят: колонны, стропильные и подстропильные конструкции, подкрановые балки, обвязочные балки, вертикальные и горизонтальные связи. В целях экономии материала для несущих конструкций используют низколегированные и углеродистые термически упрочненные стали, и различные профили: электросварные трубы, гнутосварные, широкополочные двутавры.

Металлический каркас защищают от воздействия агрессивных сред, особенно от блуждающих токов. Для зданий, в которых идет производство твердой щелочной соды, а также производства содержащие ртуть, вещества, вызывающие контактную эрозию применять металлический каркас не допускается.

Применение железобетона в покрытии по стальным фермам приводит к увеличению расхода металла в стропильных и подстропильных конструкциях. Предпочтительно в металлический каркас использовать профилированный металлический лист, асбестоцементные покрытия.

Для всех элементов каркаса разработаны типовые серии. Каркасы одноэтажных промышленных зданий с пролетами 18, 24, 30, 36 м и шагом колонн 6 и 12 м возводят из типовых металлических конструкций.

Фундаменты

Фундаменты, под стальные колонны, имеют сплошной подколонник. Жесткое защемление колонны в фундамент достигается за счет соединения их анкерными болтами. При этом под торец колонны укладывают стальной лист, который обеспечивает передачу нагрузки от колонны на железобетонный фундамент. Внизу колонны устраивают базу – траверсу. Траверса – опорная база для равномерного распределения нагрузки по стальному листу. Размеры траверсы определяют расчетом. Траверса обетонируется, что предотвращает коррозию колонны. Проектное положение колонн в плане обеспечивается правильным расположением анкерных болтов на фундаментах, а точность установки по высоте – тщательной подготовкой опорных колонн: поверхностей фундаментов. Обрез фундамента находится на отметке − 0,700 м (рис. 17).

29
