Материал: Проектирование промышленных зданий предприятий стройиндустрии. Гулак Л.И., Власов В.В

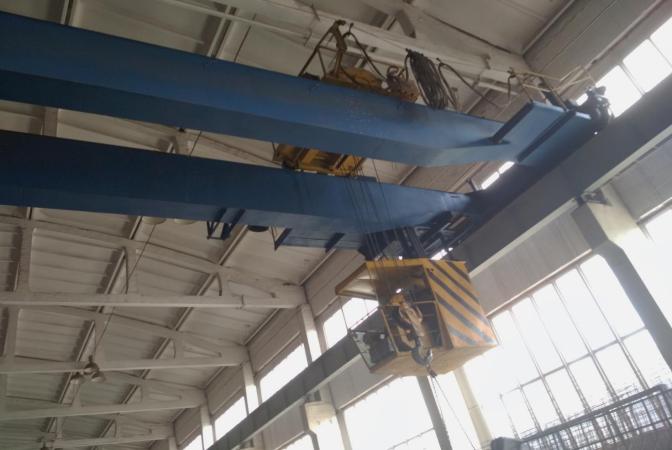

Рис. 6. Пролет цеха завода железобетонных изделий, оборудованный мостовым подъемным краном

1.5. Унифицированные типовые секции и пролеты. Объемно-планировочные параметры одноэтажного промышленного здания

Типизация и унификация промышленных зданий и их элементов на основе использования сборных конструкций заводского изготовления является обязательным условием индустриального строительства.

Типовыми принято называть конструкции, отличающиеся наиболее целесообразными решениями и предназначенные для многократного повторения. Номенклатура типов и размеров элементов заводского изготовления должна быть предельно краткой в целях упрощения изготовления и снижения их стоимости.

Типизация элементов неразрывно связана с унификацией. Унификация – это приведение к ограниченному технически и экономически целесообразному числу объемно-планировочных и конструктивных решений зданий производственного назначения. Унификация основана на модульной системе.

15

Создание системы унификации объемно-планировочных и конструктивных решений позволяет сократить число типовых размеров конструкций, повысить уровень индустриализации, снизить стоимость строительства.

Поскольку основные размеры конструкций определяются объемнопланировочными решениями, унификация строительных конструкций базируется на унификации объемно-планировочных параметров зданий (табл.1), подчиненных модульной системе.

Таблица 1

Основные параметры для одноэтажных промышленных зданий

Для многих отраслей промышленности разработаны габаритные схемы, представляющие собой схемы типовых объемно-планировочных решений промышленных зданий, так как здания оснащены габаритными кранами(рис. 7).

Объемно-планировочные параметры одноэтажного промышленного зданий назначают исходя из необходимости создания определенных пространственных условий для организации технологического процесса. В создаваемом объеме размещается технологическое и подъемно-транспортное оборудование, которое определяет координационные размеры объемно-планировочных параметров здания. Высоту производственного помещения назначают в зависимости от габарита оборудования и технологического груза.

Объёмно-планировочное решение одноэтажного промышленного здания характеризуется следующими параметрами:

В1 – шаг наружного ряда колонн; В2 – шаг внутреннего ряда колонн;

L1 – величина пролета в поперечном направлении здания; L – длинна здания;

Hэт – высота производственного помещения одноэтажного промышленного здания;

Q – грузоподъёмность кранового оборудования и его вид.

16

Рис. 7. Типы блокировки унифицированных типовых секций (УТС)

1.5.1. Определение высоты производственного помещения

В пределах производственного помещения должны быть размещены технологическое и подъёмно-транспортное оборудование. Высота этажа производственного помещения должна быть достаточной для ремонтных работ, монтажа и демонтажа оборудования.

Для одноэтажных зданий с мостовыми кранами высота этажа производственного помещения определенна по следующей схеме (рис. 8):

H0 = h1 + h2 + h3 + h4 + h5 + h6,

где h1 – наибольшая высота технологического оборудования;

h2 – минимальное расстояние между оборудованием и поднятым грузом, как правило, 500 мм;

h3 – высота наиболее крупногабаритного технологического груза;

h4 – расстояние от верха груза до центра крюка, определяемое конструкцией траверсы, принимаемое, как правило, равным 1000 мм;

h5 – расстояние от центра крюка в предельном верхнем положении до уровня головки подкранового рельса, равное 50 - 650мм в зависимости от типа крана;

h6 – расстояние от верха головки подкранового рельсадо низа стропильной конструкции, равное 2200-3500 мм в зависимости от грузоподъемности крана[23].

17

При назначении высоты этажа необходимо учитывать способ прокладки коммуникаций (в межферменном пространстве или в толще перекрытий, или в подвешенном виде), а так же санитарно-гигиенические требования, согласно которым, на одного работающего в самую многочисленную смену должно приходиться не менее 15 м3 свободного объема при площади не менее 4,5 м2.

Технологически обоснованная высота помещения должна быть приведена к ближайшей более крупной величине из унифицированного ряда высот. Для назначения высоты этажа применяют модуль 3М (допустимые высоты) и 6М (обязательные высоты).

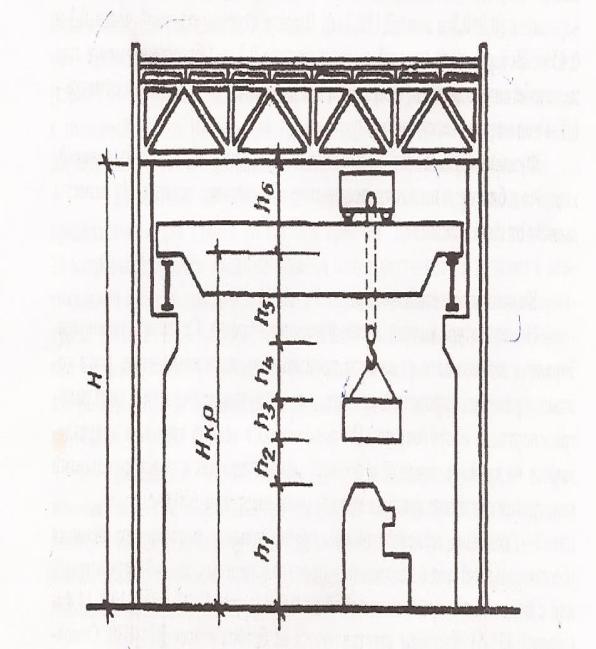

Рис. 8. Схема определения высоты производственного помещения, оборудованного мостовым краном [23]

18

2. КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ПРОМЫШЛЕННЫХ ЗДАНИЙ

2.1. Конструктивные элементы железобетонного каркаса

Производственные здания могут быть запроектированы каркасными с полным и неполным каркасом бескаркасными с несущими каменными стенами. В настоящее время в производственных зданиях применяют конструктивную схему с полным каркасом. Каркасы одноэтажных производственных зданий могут быть плоскостные, пространственные, с подвесными системами и пневмоопорными.

Железобетонные каркасы одноэтажных многопролетных производственных зданий проектируют как плоскостные стоечно-балочные системы. Прочность обеспечивает совместная работа поперечных и продольных рам каркаса, создавая геометрически не изменяемую пространственную систему (рис. 9).

Поперечную раму каркаса составляют колонны, жестко защемленные в фундамент и стропильные конструкции, шарнирно опирающиеся на колонны.

В продольную раму каркаса включаются все колонны, находящиеся на одной оси, с расположенными по ним подстропильными конструкциями или подкрановыми балками, сами подстропильные конструкции, подкрановые и обвязочные балки, система металлических горизонтальных и вертикальных связей.

Фундаменты

Промышленные здания каркасного типа имеют монолитные или сборные железобетонные фундаменты стаканного типа для железобетонных колонн и сплошным подколонником для металлических колонн. Фундаменты индустриального изготовления.

Монолитные железобетонные фундаменты имеют симметричную ступенчатую форму с двумя или тремя прямоугольными ступенями и подколонником, в котором размещен стакан для колонны. Фундамент условно делится на две части: подколонник и плиту, которая может иметь одну, две или три ступени. Фундаменты железобетонные серии 1.412.1-6 под типовые железобетонные колонны серии 1.424.1-5 запроектированы в шести вариантах по высоте (1,5 м и от 1,8 до 4,2 м с интервалом 0,6 м). Площадь сечения подколонника принята так же в шести вариантах (0,9*0,9 м и от 2,1*2,7 м). Высота ступени плитной части 0,3 и 0,45 м. Все размеры сечений в плане кратны 0,3 м. Фундаменты обычно проектируют с отметкой верха подколонника на уровне планировочной отмет-

ки земли − 0,150 м (рис. 10).

Фундаментные балки предназначены для опирания стен из панелей, кирпича и блоков, и имеют трапециевидное или тавровое сечение (рис. 11). Их размеры зависят от шага колонн.

19
