Материал: Проектирование промышленных зданий предприятий стройиндустрии. Гулак Л.И., Власов В.В

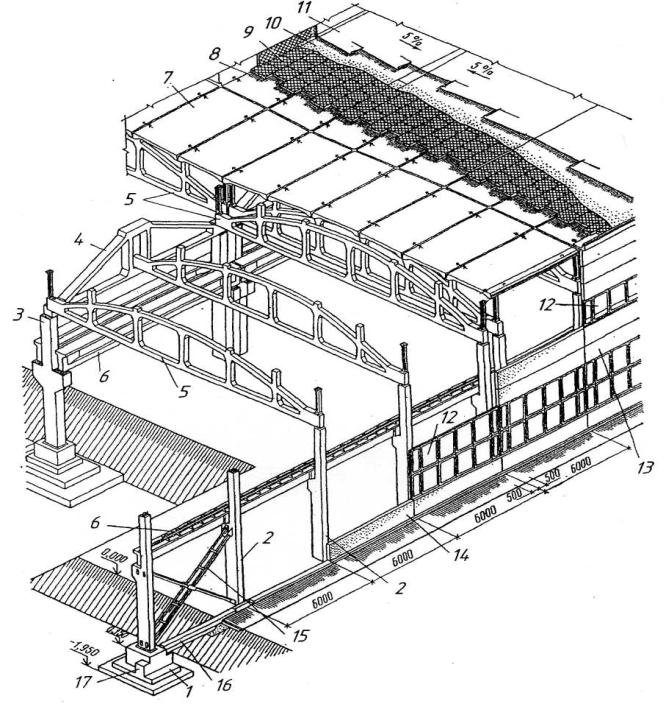

Рис. 9. Конструктивное решение одноэтажного многопролетного промышленного здания [21]: 1 – монолитный железобетонный фундамент под колонну; 2 –колонна крайнего ряда;

3 – колонна среднего ряда; 4 –подстропильная железобетонная ферма; 5 –железобетонная безраскосная ферма (стропильная конструкция); 6 –подкрановая балка;

7– железобетонная ребристая плита покрытия; 8– пароизоляция; 9 – слой утеплителя; 10 – цементная стяжка; 11 – водоизоляционный материал (наплавляемая кровля);

12 – остекление; 13 – стеновая панель; 14 – цокольная стеновая панель; 15 – металлическая крестовая вертикальная связь между колоннами;

16 – железобетонная фундаментная балка; 17– бетонный подлив для опирания фундаментных балок

20

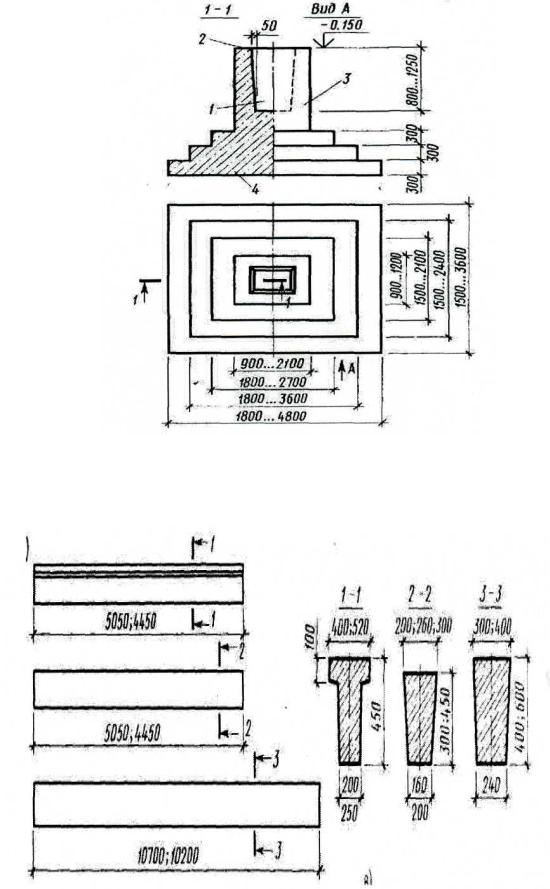

Рис. 10. Железобетонный монолитный фундамент стаканного типа [23]: 1 – стакан; 2 – обрез фундамента; 3 – подколонник стаканного типа; 4 – плитная часть одно-, двухили трехступенчатая

Рис. 11. Фундаментные балки для шага колонн 6 и 12 м[23]

21

Колонны

Номенклатура железобетонных колонн достаточно многообразна (рис.12). Сечение колонн подбирают в зависимости от высоты производственного помещения, шага колонн, размера пролета, а так же грузоподъемности подъемно-транспортного оборудования. По положению в здании колонны подразделяются на крайние, средние и фахверковые. В зданиях с подстропильными конструкциями длина средних колонн уменьшается на 600 мм.

–колонны железобетонные прямоугольные постоянного сечения (бесконсольные) для одноэтажных производственных зданий беcкрановых или с подвесными кранами высотой до 9,6 м (серия 1.423.1 - 3/88) и 10,8 - 14,4 м (серия 1.423-5/88). Колонны изготовляются из бетона класса В15-В30. Основная рабочая арматура - стержневая из горячекатаной стали периодического профиля класса А - 400.

–колонны железобетонные прямоугольного сечения консольные применяют в зданиях пролетом 18 и 24 м, высотой до 10,8 м, оборудованных мостовыми кранами грузоподъемностью 10 - 20 т (серия 1.424.1-5). Крайние колонны одноконсольные, средние – двухконсольные. Колонны имеют прямоугольное поперечное сечение как в верхней (надкрановой), так и в нижней (подкрановой) части. Колонны изготовляются из бетона класса В15, В25. Основная рабочая арматура - стержневая из горячекатаной стали периодического профиля класса А-400.

–двухветвевые колонны применяются в зданиях пролетом 18, 24, 30 м, высотой от 10,8 до 18 м, оборудованных мостовыми кранами грузоподъемностью до 50 т (серия 1.424.1-5). Ветви связаны горизонтальными распорками через 1,5 - 3 м. Колонны изготовляются из бетона класса В15, В25. Основная рабочая арматура — стержневая из горячекатаной стали периодического профиля класса А - 400.

Стропильные балки

Унифицированные железобетонные стропильные балки перекрывают пролеты до 18 м. Шаг стропильных балок 6 и 12 м.

При шаге средних колонн 12 м стропильные балки устанавливаются на железобетонные подстропильные балки. Для изготовления стропильных и подстропильных балок используют бетон класса В15 - В40. На рис. 13 представлены основные унифицированные типы железобетонных стропильных балок:

–двускатные железобетонные решетчатые предварительно напряженные балки предназначены для зданий со скатной кровлей. Устанавливаются с шагом 6 м, перекрывают пролеты 12 и 18 м (серия1.462.1-3/80). Балки имеют прямоугольное сечение, с уклоном верхнего пояса :12, высота балок на опоре 900 мм (рис. 13,а).

–односкатные балки пролетами 6 и 9 м (серия 1.462.1-10/89) применяются в одноэтажных зданиях с плоской кровлей. Балки с параллельными поясами, пролетом 12 м применяют для зданий со скатной и плоской кровлями (серия 1.462.1-10/89). Балки имеют тавровое сечение с утолщением на опорах и с тол-

22

щиной стенки 100 мм. Для 12-метровых пролетов используются балки двутаврового сечения с предварительно напряженной арматурой (рис. 13, б).

– двускатные железобетонные предварительно напряженные балки предназначены для зданий со скатной кровлей. Для 18 м (1.462.1-16/88) и 24 метровых пролетов предназначаются балки двутаврового сечения с вертикальной стенкой толщиной 80 мм и с предварительно напряженной арматурой. Высота балок на опоре 900 мм. Балки рассчитаны на унифицированные эквивалентные равномерно распределенные расчетные нагрузки от 450 до 1100 кг/м, включающие нагрузки от подвесных кранов грузоподъемностью до 5 т (рис. 13, б).

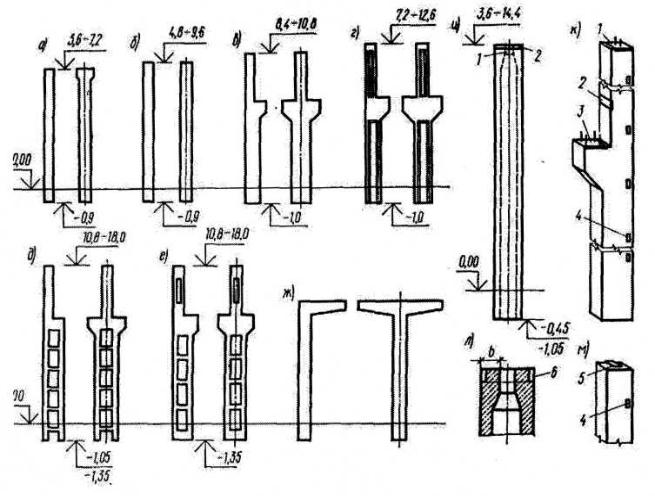

Рис. 12. Основные типы железобетонных колонн:

а) прямоугольного сечения для зданий без мостовых кранов с шагом колонн 6 м; б) то же, с шагом 12 м; в)прямоугольного сечения для зданий с мостовыми кранами и шагом

колонн 6 и 12 м; г)то же, двутаврового сечения; д)то же, двухветвевые; е) двухветвевые с проходом в уровне подкрановых путей; ж) Т-образные колонны; и)центрифугированные колонны кольцевого сечения; к) основные закладные элементы колонны;л) оголовок

колонны кольцевого сечения; м) оголовок колонны при безанкерном креплении стропильных конструкций; 1 – для крепления стропильной конструкции; 2, 3 –для крепления подкрановой балки; 4 – то же, стеновых панелей;5 – стальная пластина; 6 – кольцо из полосовой стали

23

Стропильные фермы

Стропильные конструкции перекрывают пролет и, подобно стропилам, непосредственно поддерживают настил кровли. На рис. 14 представлены основные типы железобетонных стропильных ферм:

–сборные железобетонные предварительно напряженные сегментные раскосные фермы для скатных кровель (рис. 14, а). Предназначенные для покрытий зданий с пролетами 18, 24, 30 м и шагом ферм 6, 12 м (серия ПК-

01-129/78);

–железобетонные сегментные безраскосные стропильные фермы для плоских и скатных кровель пролетом 18 и 24 м (рис. 14, б; 14, в), сечение верхнего и нижнего пояса прямоугольные, применяются для шага колонн 6

и12 м (серия 1.463-3.1/87). Высота ферм на опоре 900 м;

–для производства, где целесообразно использовать межферменное пространство, применяют стропильные железобетонные фермы с пара л- лельными поясами (рис. 14, г) или полигональные с треугольной решеткой

(рис. 14, д).

Подстропильные балки и фермы

Подстропильные балки для скатной или плоской кровли разработаны применительно к стропильным балкам пролетами 12 и 18 м (рис. 1 5, а). Высота на опоре подстропильной балки равна 600 мм.

Железобетонные подстропильные фермы для малоуклонных и ска т- ных кровель пролетом 12 для одноэтажных зданий серии 1.463.1- 4/87. Подстропильная ферма предназначена для опирания железобетонных стропил ь- ных ферм пролетом 18 и 24 м в том случаи, если шаг колонн В 1 < В2. Высота на опоре подстропильной фермы равна 600 мм. Изготавливают фермы из бетона класса В25 - В40 (рис. 15, б, в, г).
