Материал: Проектирование электропривода промышленных механизмов. Фролов Ю.М

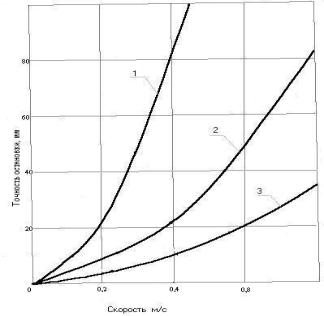

Рис. 2.13. Зависимости точности остановки кабины от

скорости и ускорения:

1–аm a x =1 м/ с2 ; 2 –аm a x =2 м/с2 ; 3– аm a x =3

м/с2 ;

Неточная остановка влечет за собой в пассажирских подъемниках увеличения времени входа и выхода пассажиров, то есть недостаточная точность остановки ухудшает эксплуатационные качества подъемных машин, снижает безопасность пользования ими и их производительность.

Низкая рабочая скорость тихоходных лифтов (до 0.5 м/с) позволяет обеспечить необходимую

точность остановки простейшим способом: отключением двигателя от сети и наложением механического тормоза. Эти установки эксплуатируются в условиях малой высоты подъема и небольшой

интенсивности работы. Отмеченные особенности допускают применение простейшего и надежного вида привода с асинхронным двигателем с короткозамкнутым ротором. Для привода тихоходных грузовых лифтов, отличающихся большей грузоподъемностью, а также тихоходных лифтов с большой частотой включений в час применяются асинхронные двигатели с фазным ротором. Реостатный способ пуска таких двигателей позволяет значительно снизить пусковые токи и облегчить работу питающей сети.

Для быстроходных лифтов (скорость движения кабины до 1.5 м/с) точность остановки уже не обеспечивается простым отключением двигателя от сети и наложением тормоза. Для таких лифтов требуется регулируемый электропривод, позволяющий получить пониженную скорость перед остановкой. В электроприводе быстроходных пассажирских лифтов получили распространение системы, в которых используются специализированные лифтовые двухскоростные асинхронные электродвигатели с короткозамкнутым ротором, обладающие повышенным скольжением и повышенной кратностью пускового момента (Мп/Мном=2.2÷2.8). В качестве примера ниже приведены таблица с

техническими характеристиками и графики с механическими и электромеханическими характеристиками лифтовых двухскоростных асинхронных электродвигателей.

Указанные двигатели имеют на статоре две независимые обмотки. Рабочая скорость движения кабины лифта обеспечивается обмоткой большой скорости с малым числом полюсов. При подходе кабины к этажу остановки эта обмотка отключается от сети, и подключается обмотка малой скорости с большим числом пар полюсов. Двигатель переходит на пониженную скорость дотягивания до уровня точной остановки, при достижении которого по сигналу датчика точной остановки отключается от сети и накладывается механический тормоз.

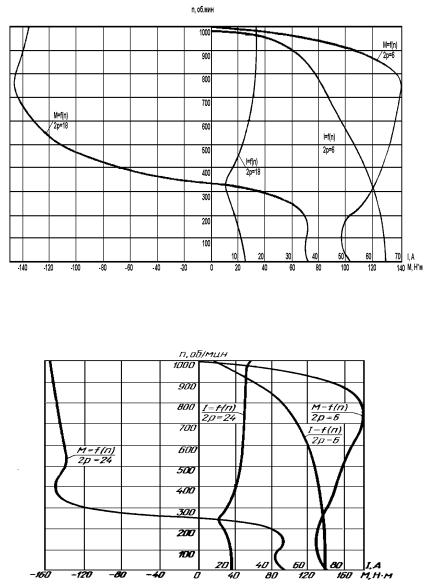

Рис.2.14. Механические характеристики двигателя АС2-72-6/18ШЛ, Р=3.55 кВт

Рис.2.15. Механические характеристики двигателя

VTM250 AS-6/24, Р=5.0 кВт
