тем применялся метод «выталкивания» противника и его преследование. Как известно, рассеивание реак­ тивных снарядов по дальности во много раз превы­ шает боковое рассеивание, то есть места падения снарядов образуют сильно вытянутый эллипс. По­ этому вытянутая колонна войск противника во встречных боях в Анголе представляла собой иде­ альную цель.

В Афганистане, наоборот, стрельба чаще всего велась по площадям, включая населенные пункты. В Афганистане наши артиллеристы впервые стали ис­ пользовать стрельбу из установок «Град» под малы­ ми углами возвышения и прямой наводкой.

Палестинские партизаны в Ливане использовали тактику кочующих установок залпового огня. Удар по израильским агрессорам наносила всего одна уста­ новка БМ-21, которая затем сразу же меняла по­ зицию.

В ряде конфликтов «Град» применялся обеими сторонами. Так, СССР поставил в Сомали батарею из четырех БМ-21. Но основная партия БМ-21, от­ правленная морем, была перенаправлена и выгру­ жена в Эфиопии, а позже приняла участие в боевых действиях против Сомали.

81992 году российские войска в Чечне оставили Дудаеву 18 установок БМ-21 и 1000 ракет. Да что «Град», ельцинские генералы ухитрились оставить в Чечне две пусковые установки «Луна», хорошо еще — без ракет со спецзарядами. В ходе войны 1994—1995 годов обе стороны в Чечне интенсивно использова­ ли систему «Град».

9февраля 1995 года начальник генштаба МО г е ­ нерал армии М Л . Колесников заявил, что с 11 дека­ бря по 8 февраля было уничтожено в числе другой чеченской техники 16 установок «Град». Одна уста­ новка БМ-21 использовалась при неудачном штурме селения Первомайское, захваченного террористами. Делать какие-либо заключения по эффективности «Града» в чеченской войне сложно, поскольку война велась российской стороной крайне бестолково. Из ­ вестен, к примеру, случай, когда вертолетом Ми-24 была обнаружена развернутая в боевое положение чеченская БМ-21, а экипаж вертолета вместо того, чтобы уничтожать ее, начал запрашивать по радио разрешение на это.

Еще более интенсивно комплекс «Град» приме­ нялся в ходе второй чеченской войны.

Еще задолго до этих событий начались попытки модернизации «Града» как в отношении шасси, так и в отношении боекомплекта. Так как габариты и вес штатных установок «Града» (БМ-21) были сравни­ тельно велики, то в СССР для воздушно-десантных войск была создана более легкая установка БМ-21 В на шасси автомобиля ГАЗ-66Б, в которой число 122-мм труб было уменьшено с 40 до 12. В 1975 г о ­ ду в Чехословакии была создана установка RM-70 путем наложения артиллерийской части «Града» на шасси автомобиля «Татра-813». В 70—80-х годах в арабских странах артиллерийскую часть «Града», сократив число труб до 30, устанавливали на раз­

личные шасси от советских автомобилей ЗИЛ-131 до японских ISUZU.

В 80-х годах в СССР на базе «Града» был создан новый комплекс «Прима». Число 122-мм труб было увеличено до 50. В качестве шасси взяли автомобиль «Урал-4320». Время полного залпа «Примы» со­ ставляло 30 секунд. К сожалению, из-за финансовых трудностей начала 90-х годов «Прима» не пошла в

Во время Вьетнамской войны по просьбе прави­ тельства ДРВ в СССР был создан переносной ком­ плекс «Град-П», или, как его тогда называли, «Пар­ тизан».

На переносной пусковой установке 9П132, веся­ щей всего 35 кг, была установлена одна трубчатая направляющая.

Расчет установки 2 человека. В боекомплект ус­ тановки входило несколько снарядов, в том числе 9М22М. Осколочно-фугасный снаряд 9М22М с взры­ вателем 9Э231 создан в 1962—1964 годах на базе снаряда 9М22 и конструктивно мало отличался от него. Снаряд 9М22М первоначально назывался «Град-1». Снаряд 9М22М имеет баллистический ин­ декс ТС-78. Максимальная табличная дальность — 11 км, минимальная — 2 км.

Стрельбу снарядами 9М22М на дальность до 3 км производили в исключительных случаях и только при отсутствии своих войск в направлении стрельбы из-за значительного рассеивания снарядов. Для улучшения кучности стрельбы на дистанциях до 7 км на снаряд надевалось тормозное кольцо диаметром 122 мм.

Несколько сотен установок «Град-П» было по­ ставлено во Вьетнам, где они нашли широкое при­ менение. Особенно эффективно «Град-П» действо­ вал на поражение по американским аэродромам в Южном Вьетнаме.

Изготовление пусковых установок 9П132 велось на Ковровском механическом заводе. Так, в 1970 го­ ду было изготовлено 406 пусковых установок «Град- П», из них 400 пошло на экспорт (во Вьетнам). Дан­ ные по 1971 году не найдены, а в I полугодии 1972 года было изготовлено 155 штук, все пошли на экс­ порт.

Глава 5.

МОДЕРНИЗАЦИЯ РАКЕТ И ПУСКОВЫХ УСТАНОВОК КОМПЛЕКСА «ГРАД»

В 70—90-х годах для комплекса «Град» были со ­ зданы принципиально новые образцы боеприпасов. Среди них:

— реактивный снаряд для постановки противо­ пехотных минных заграждений весом 56,4 кг. Его г о ­ ловная часть весом 21,6 кг содержит 5 противопе­ хотных осколочных мин ПОМ-2. Мина весом 1,7 кг содержит 0,13 кг взрывчатого вещества. Максималь­ ная дальность стрельбы снарядами с противопехот­ ными минами 13,4 км. Залпом из 20 снарядов мож­ но надежно заминировать один километр фронта. Чтобы мины не были опасны для собственных войск, они имеют программируемое устройство самолик­ видации в интервале от 4 до 100 часов с момента постановки;

— реактивный снаряд для постановки противо­ танковых минных заграждений, обеспечивающий поражение бронетанковой техники снизу под всей проекцией кумулятивным зарядом, обладающим вы­ сокой бронепробиваемостью. Вес снаряда 57,7 кг, боевая головка весом 22,8 кг содержит три мины. Вес мины 5 кг, вес кумулятивного заряда 1,85 кг.

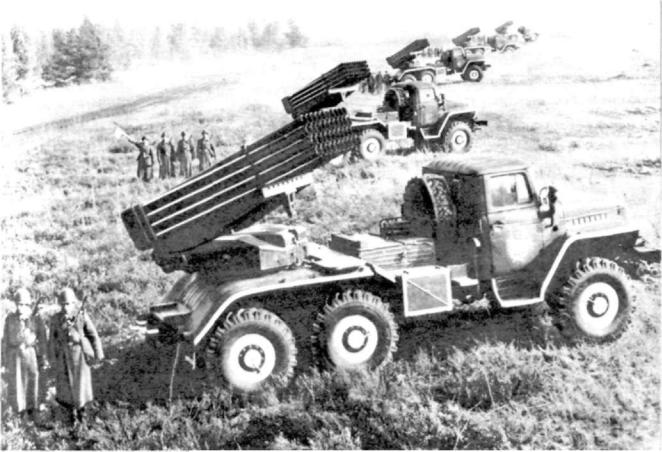

РСЗО «Град» на боевой позиции

Дальность стрельбы 13,4 км. Для минирования одно­ го километра фронта требуется 90 снарядов. Время самоликвидации мины от 16 до 24 часов;

—реактивный дымовой снаряд весом 66 кг с дальностью стрельбы 20,2 км. Снаряд содержит 5 дымовых элементов, снаряженных по 0,8 кг красно­ го фосфора. Залп из 10 ракет формирует сплошную завесу по фронту 1000 м и по глубине 800 м. Облако держится в среднем 5,3 минуты;

—комплект реактивных снарядов для создания радиопомех в диапазоне от 1,5 до 120 МГц с дально­ стью стрельбы до 18,3 км;

—реактивный осветительный снаряд, подсвечи­ вающий на местности круг диаметром 1000 м с вы­ соты 450—500 м, освещенность — 2 люкса в течение 90 секунд.

В настоящее время конструкторы ГНПП «Сплав» работают над созданием новых снарядов для систе­ мы «Град». Первый из них — снаряд с дальностью стрельбы до 35 км и головной частью повышенной мощности. Помимо использования двигателя на смесевом топливе, на нем применена фугасная го ­ ловная часть с блоком готовых осколков и в снаря­ жении взрывчатого вещества повышенной мощнос­ ти. Эффективность поражения цели этим снарядом повысится в среднем в два раза по сравнению со штатным.

Второй снаряд имеет отделяемую осколочно-фу­ гасную головную часть и дальность стрельбы 33 км. Он оснащается дистанционным взрывателем, после срабатывания которого происходит отделение голо­ вной части от двигателя. Затем головная часть тор­ мозится парашютной системой и по траектории. близкой к вертикальной, устремляется к цели. В за­ висимости от предварительной установки дистанци­ онного взрывателя взрыв может произойти над зем­ лей на высоте от 0 до 30 м.

Третий снаряд имеет отделяемую головную часть, снаряженную двумя самонаводящимися (корректи­ руемыми) боевыми элементами, предназначенными для поражения бронетехники. На заданной высоте из боевой части ракеты выстреливаются боевые эле­ менты. После отстрела открывается парашют боево­ го элемента, и он медленно спускается. Инфракрас­ ные датчики, расположенные на элементе, обнару­ живают танк противника, и из элемента в крышу тан­ ка выстреливается бронебойное сферическое ядро.

Модернизация коснулась и ракетных зарядов к снарядам «Града». Заряд 9X111 из пороха РСИ-12М имел два серьезных конструктивных недостатка, из которых главным было различие размеров головно­ го и хвостового полузарядов по наружному диамет­ ру и диаметру канала. В 1968 году в НИИ-6 начались работы по созданию ракетного заряда из вновь с о ­ зданного пороха РСТ-4К. В результате был создан заряд 9Х111М2. Полигоннс-заводские испытания его были проведены с 1 сентября 1971 по 25 марта 1972 года.

К началу 70-х годов в СССР скопились огромные запасы пироксилиновых и баллиститных порохов, ко­ торые потеряли практическую ценность из-за того, что истекли сроки служебной пригодности этих поро­ хов, или из-за того, что артиллерийские или реак­ тивные системы, для которых были разработаны те или иные пороховые заряды, были сняты с вооруже­ ния. Эти пороха для краткости было принято назы­ вать устаревшими, хотя компонентный состав их и

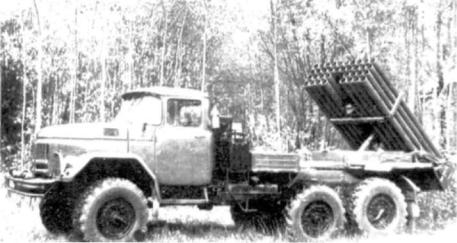

Боевая машина РСЗО «Град-1 •

баллистические свойства или не менялись совсем, или менялись незначительно.

Постановлением СМ от 7 июля 1967 года НИИ-6 было предписано создать заряд для снарядов «Град» из «устаревших» пироксилиновых порохов. Был раз­ работан способ переделки этих порохов в порох мар­ ки РСИ-12МП, однако оценка экономической эф­ фективности использования устаревших пироксили­ новых порохов в качестве сырья для изготовления переделочного пороха РСИ-12ПМ показала, что при выпуске зарядов к снаряду РСЗО «Град» до 10 тыс. т в год убыток составит примерно 700 тыс. руб.

Постановлением СМ от 12 февраля 1971 года НИИ-6 была задана разработка зарядов к «Граду» из смеси устаревших баллиститных и пироксилино­ вых порохов. В НИИ-6 был создан порох РСИ-МБП. на 76,6% состоявший из устаревших порохов и толь­ ко на 23,4% из свежих компонентов. Из пороха РСИМБП был создан заряд 9X111МЗ. Испытания этих за­ рядов были проведены с сентября 1973 по ноябрь 1974 года. Заряды 9Х111МЗ использовались в сна­ рядах «Град» с индексом 9М21У2.

В 1975 году южноуральский завод начал серийное производство зарядов 9Х111МЗ из переделочного пороха РСИ-МБП. Изготовление зарядов велось в течение пяти лет.

Продолжаются работы и по модернизации бое­ вой машины БМ-21. Наиболее важное направление ее модернизации — замена пакета направляющих труб из металла на два моноблока одноразовых транспортно-пусковых контейнеров (ТПК), изготав­ ливаемых из полимерных композитных материалов. Они устанавливаются на боевой машине с помощью специальной дополнительной переходной рамы.

ТПК обеспечивают транспортировку и пуск реак­ тивных снарядов, а также их хранение как на боевых машинах, так и в арсеналах. Перезаряжание боевых машин производится заменой контейнеров с помо­ щью грузоподъемных средств, а их электрическое сопряжение — через специальный электрический

разъем. Модернизация маши­ ны БМ-21 может быть произ­ ведена в условиях заказчика, эксплуатирующего боевую ма­ шину. Вес одного ТПК без сна­ рядов — 370 кг, со снаряда­ ми — 1770 кг. Время заряжа­ ния сокращается до 5 минут.

В настоящее время боевые машины изготавливаются ОАО «Мотовилихинские заводы» на шасси автомобиля «Урал4320». В модернизированном варианте автоматизированная система управления обеспечи­ вает автономную топопривязку и ориентирование боевой машины на местности с отоб­ ражением на электронной кар­ те; автоматизированный рас-
