Материал: Неуправляемые ракеты (1946-2002)

ряда перемещался по пазу ведущегоего стержня. Направляющие установлены на фepмде. Ферма представляла собой пространственную сварную конст-

рукцию. Она установлена в подшипниках кронштейнов поворотной рамы и вместе с направляющими образует качающуюся часть

боевой машины. На ферме ус­ тановлено приспособление для заряжания.

Поворотная рама с уста­ новленной на ней фермой, на­ правляющими, поворотным и подъемно-уравновешиваю­ щим механизмами и прицель­ ными приспособлениями явля­ лась вращающейся частью бо­ евой машины. Поворотная ра­ ма установлена на подрамнике и при вращении перемещалась своими платиками по платикам подрамника.

Подрамник служил основа­ нием артиллерийской части боевой машины и представлял собой сварную прямоугольную раму, закрепленную на лонже­ ронах шасси автомобиля.

Поворотный механизм вин­ тового типа. Подъемно-урав­ новешивающий механизм со -

стоял из винтового подъемного механизма и пру­ жинного уравновешивающего механизма толкающеготипа.

При стрельбе боевая машина опиралась на два задних домкрата.

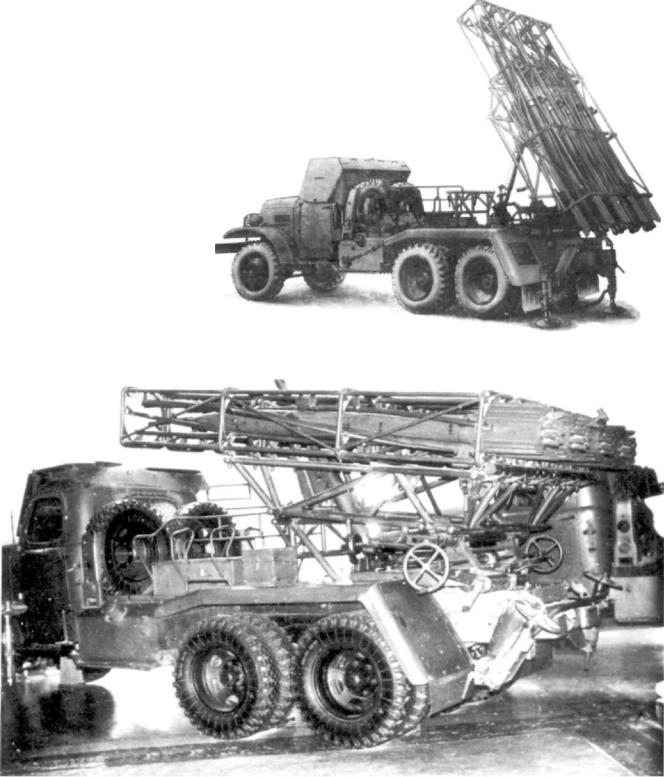

200-мм система БМД-20 в боевом положении

Заряжание производилось вручную. Пять номе­ ров расчета поднимали один снаряда и клали его на специальный лоток, затем надевали досылатель на сопла снаряда и досылали снаряд в направляющую так, чтобы ведущий штифт зашел за задний упор.

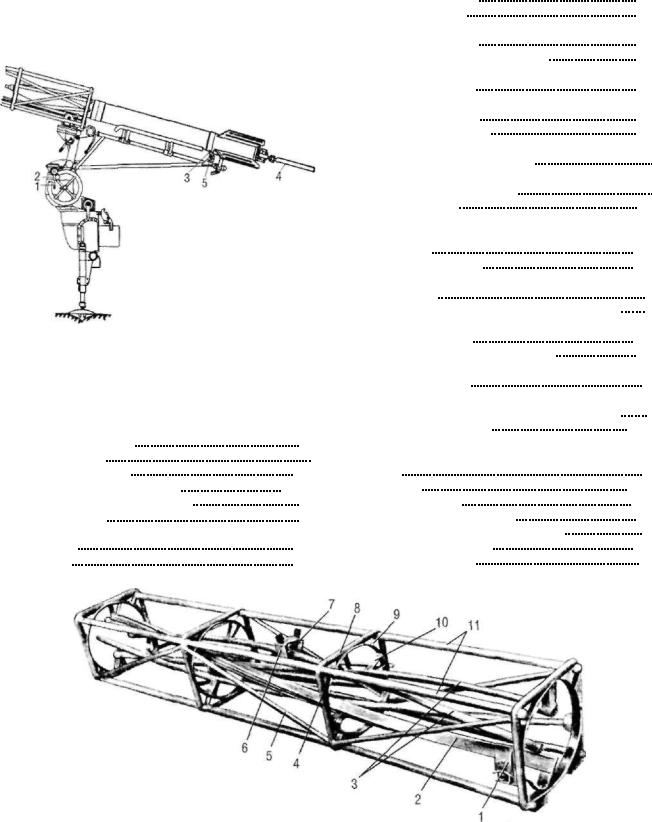

Заряжание боевой машины БМД-20:

1 —стрелка (00-101);2 —стрелка (00-102);3 —штифт снаряда; 4 —досылатель (С61706-4); 5 — упор

Данные боевой машины БМД-20 (8УЗЗ)

Глава 4.

122-мм СИСТЕМА «ГРАД»

Система «Град» проектировалась в качестве д и ­ визионного орудия взамен М-14. Ее 122-мм оско­ лочно-фугасный снаряд М-21-ОФ (9М22) предназ­ начался для уничтожения и подавления живой силы и боевой техники противника в районах сосредото­ чения; для уничтожения и подавления артиллерий­ ских и минометных батарей; для разрушения укреп­ лений, опорных пунктов и узлов сопротивления про­ тивника. Новый снаряд стабилизировался как хвос­ товым оперением, так и вращением.

Точнее, вращательное движение, поскольку оно было крайне мало — десятки оборотов в секунду, не создавало достаточного гироскопического эффекта, но зато компенсировало отклонение силы тяги дви­ гателя. Таким образом, исключалась важнейшая причина рассеивания снарядов. Для того чтобы ис­ пользовать трубчатые направляющие, крылья опе­ рения были сделаны складывающимися. Такая сис­ тема стабилизации оказалась близкой к оптималь­

ной и была принята для последующих систем боль­ шего калибра «Ураган» и «Смерч».

Проектирование элементов новой системы зал­ пового огня было начато на основании приказа ГКОТ от 24 февраля 1959 года. 30 мая 1960 года вышло Постановление СМ № 578-236 о начале полномас­ штабных работ по «полевой дивизионной реактивной системе «Град»».

Головным исполнителем системы было назначе­ но НИИ-147*. СКБ-203 делало пусковую установку, НИИ-6 — твердотопливные заряды, ГСКБ-47 — снаряжение боевых частей.

Самоходная установка БМ-21 системы «Град» состоит из артиллерийской части и шасси автомоби­ ля «Урал-375Д». Артиллерийская часть служит для наведения снарядов на цель и запуска их реактивно­ го двигателя. Артиллерийская часть состоит из 40 направляющих трубчатого типа, образующих так на­ зываемый пакет: четыре ряда по 10 труб в каждом. Труба предназначена для направления полета сна­ ряда, а также для его транспортировки. Калибр тру­ бы 122,4 мм, длина 3 м. Наведение пакета труб в вертикальной и горизонтальной плоскостях произ­ водится с помощью электропривода и вручную.

Подъемный механизм расположен в центре ос­ нования, его коренная шестерня входит в зацепление с зубчатым сектором люльки. При наведении элект­ роприводом или вручную коренная шестерня вра­ щает зубчатый сектор и качающейся части боевой машины придаются углы возвышения.

Поворотный механизм расположен в левой сто­ роне основания. Его коренная шестерня входит в з а ­ цепление с неподвижным внутренним кольцом по-

раза эффективнее снаряда М-14-ОФ, а по фугасно­ му — в 1,7 раза.

Ракетный заряд 9X111 был изготовлен из пороха марки РСИ-12М и состоял из двух цилиндрических шашек — головной и хвостовой — общим весом 20,45 кг.

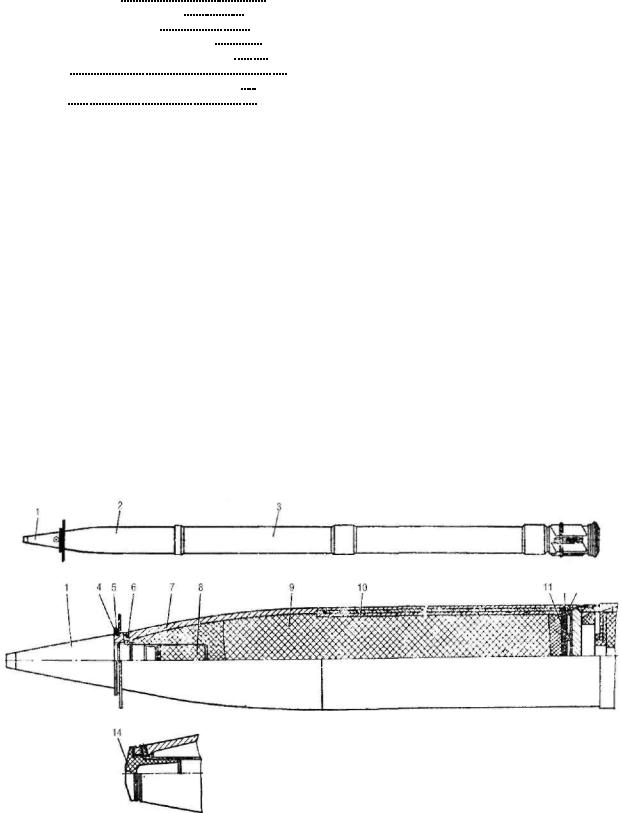

Снаряд 9М22 оснащался головными взрывателя­ ми ударного действия с дальним взведением МРВ и МРВ-У. Взрыватели имели три установки: на мгно­ венное действие, на малое замедление и на большое замедление. Вес снаряда 66,35 кг, вес головной ча­ сти со взрывателем 19,35 кг, из которых 6,3 кг при­ ходится на ВВ. Длина снаряда 2867—2881 мм.

Снаряд 9М22 имеет баллистический индекс ТС-74. Максимальная дальность стрельбы 9М22 — 20,4 км, а минимальная дальность фактически пре­ вышала 5 км.

Теоретически можно было стрелять и на 1,5 км, но при этом рассеивание снарядов составляло многие сотни метров. При максимальной дальности рассеи­ вание по дальности составляло 1/130, а боковое 1/200.

Скорость схода снаряда с направляющих — 50 м/с, а максимальная скорость снаряда — 715 м/с.

Для улучшения кучности при стрельбе на дистан­ ции от 12 до 15,9 км на снаряд 9М22 надевалось ма­ лое тормозное кольцо, а при стрельбе до 12 км — большое тормозное кольцо.

На базе снаряда 9М22 (с сохранением его двига­ теля и баллистики) в 1963 году был создан специаль ный осколочно-химический снаряд 9М23 «Лейка». Работы по нему были начаты НИИ-147 по договору от 11 августа 1961 года. Этот снаряд имеет одинако­ вые весогабаритные характеристики со снарядом 9М22 и ту же баллистику. «Лейка» снаряжается 3,11 кг «химического вещества Р-35» или 2,83 кг «хими­ ческого вещества Р-33».

Кроме того, в боевой части снаряда находится 1,8 кг взрывчатого вещества при снаряжении веществом «Р-35» или 1,39 кг при снаряжении веществом «Р-33». Снаряд «Лейка» имеет в 1,5 раза большую площадь поражения, чем химические 140-мм снаря­ ды типа М-14.

Снаряд 9М23 снабжается механическим взрыва­ телем МРВ (9Э210) и радиолокационным взрывате­ лем 9Э310, который срабатывает на заранее задан­ ной высоте от поверхности (1,6—30 м).

Воздушный взрыв существенно увеличивает зо­ ну поражения осколками и отравляющим вещест­ вом. «Лейка» дает 760 «полезных» осколков со средним весом 14,7 г. Дальность стрельбы с радио­ локационным взрывателем несколько уменьшилась (с 20,4 до 18,8 км).

Две опытные установки «Град» успешно прошли заводские испытания в конце 1961 года. 31 декабря 1961 года разработчиками было предъявлено ГРАУ 500 снарядов и две пусковые установки системы «Град».

1 марта 1962 года в Ленинградском военном ок­ руге начались государственные полигонно-войско-

вые испытания комплекса «Град», было запланиро­ вано 663 пуска и 10 тысяч километров пробега. Од­ нако установка 2Б5 прошла только 3380 км пробега, после чего произошла поломка левого лонжерона шасси рамы, и испытания были приостановлены. По­ сле этого было подано новое шасси. Вскоре на новом шасси произошли прогибы заднего и среднего мос­ тов и изгиб карданного вала от соударения об ось балансира.

Тем не менее система «Град» была принята на вооружение Постановлением СМ от 28 марта1963 года. Сдача серийных образцов «Града» была нача­ та в 1964 году.

Серийное производство установок БМ-21 велось на заводе № 172 в г. Перми. В 1970 году было изго­ товлено 646 боевых машин. В 1971 году — 497 бое­ вых машин, из которых 124 пошло на экспорт. В пер­ вом полугодии 1972 года изготовлено 255 боевых машин, из них 60 — на экспорт. К 1995 году в 50 стран мира было поставлено свыше двух тысяч бое­ вых машин БМ-21.

Серийное производство реактивных снарядов 9М22 было начато на заводе № 176 Приокского сов­ нархоза. Планом 1964 года было предусмотрено и з ­ готовить 10 тысяч снарядов, в гом числе в первом полугодии 5 тысяч. Первоначально производство снарядов существенно отставало от графика. В пер­ вом квартале 1964 года было изготовлено только 642 ракетные части и 350 боевых частей.

В Советской Армии в составе артиллерийских полков стрелковых дивизий было два дивизиона:

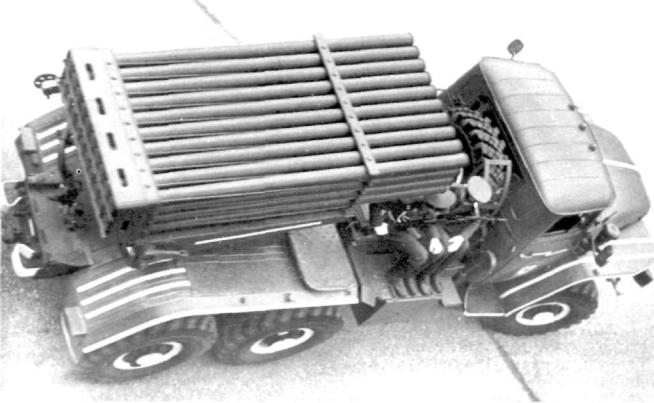

Боевая машина БМ-21 (вид сверху)

один — с реактивными установками «Град», дру­ гой — с самоходными артиллерийскими установ­ ками.

Войсковые учения и локальные конфликты под­ твердили превосходные качества системы «Град». Первое боевое крещение комплекс «Град» получил в марте 1969 года у острова Даманский в ходе кон­ фликта между СССР и КНР. Напомню читателю, что остров был занят китайскими войсками, и попытка выбить их оттуда с помощью танков и бронетранс­ портеров закончилась неудачей. Причем был подбит

изахвачен китайцами «секретный» образец танка

Т-62.

После массированного применения установок «Град», стрелявших фугасными снарядами, остров был полностью разворочен, а китайские силы унич­ тожены. Собственно, залпы «Града» и закончили конфликт за этот остров.

В 70—90-х годах комплекс «Град» использовал­ ся почти во всех локальных конфликтах в мире, в различных климатических условиях, включая экс­ тремальные.

Различна была тактика применения «Града». Так, например, в 1975—1976 годах в Анголе война носи­ ла маневренный характер. Сплошного фронта не было. Как правительственные войска и кубинские «добровольцы», так и их противники использовали только отрядно-колонные способы передвижения. Крупные операции по окружению не проводились.

Обычно завязывались встречные бои враждеб­ ных колонн, двигающихся навстречу друг другу. За -
