Продолжение табл. 4.5 |
|
|
|
|
|
|
|
|
||
|
|
Наименование и |
|
|
|
|
|
||
|
продолжительность |
|
|
|
|
Характеристика приемов труда |
|||
|
операции |
по |
§ |
технология операции |
монтажная схема |
||||
|
ЕНиР, исполнители |
||||||||
|
|
|
|
|
|
||||
|

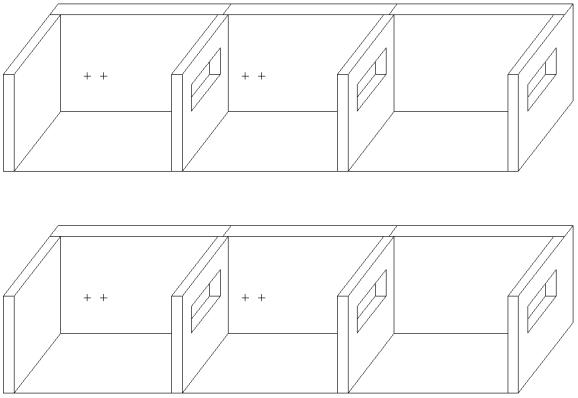

2. |
Разметка |
мест |
Ознакомление |
с |
|
|||
|
установки |
магист- |
рабочими чертежами |
|
|||||
|
ральных |
блоков. |
и сверка их на месте; |
|
|||||
125 |
Общая протяжен- |
разметка |
мест про- |
|
|||||
ность труб Ø 40 мм |
кладки |
магистралей |
|
||||||
составляет 20 м |
с нанесением |
линий |
|
||||||
|
|
||||||||
|
|
15 мин. по |
|
пересечения |
трубо- |
|
|||
|
|
§ Е9-1-1 |
|
|
проводов |
|
|
|
|
|
|
Слесарь |
|
|
|
|
|
|
|
|
|
С – 6 разряд |
|
|
|
|
|
||
|
3. |
Разноска |
маги- |
С1 и С2 разносят ма- |
|
||||
|
стральных блоков к |
гистральные |
блоки |
|
|||||
|
месту установки |
к месту установки |
|
|
|||||
|
|
Слесари |
|
|
|
|
|
|
|
|
|
С1 - 4 разряд |
|
|
|
|
|
||
|
|
С2 - 3 разряд |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
125
Окончание табл. 4.5
|
Наименование |
и |
|
|
|
|
|
Характеристика приемов труда |
|
|
продолжителность |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
операции по § ЕНиР, |
технология |
монтажная схема |
||||||
|
исполнители |
|
операции |
|
|||||
|
|
|
|
||||||
|

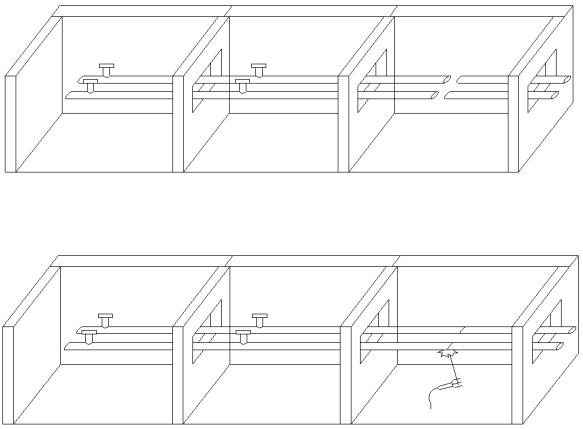

4. Установка маги- |
С1 и С2 заводят |
|
||||||
|
стральных блоков |
|
блок |
в отверстия |
|
||||
|
Слесари |
|
перегородок |
|
и ус- |
|
|||
|
С1 - 4 разряд |
|
танавливают |
маги- |
|
||||
|
С2 - 3 разряд |
|
стральный |
блок в |
|
||||
|
|
|
|
соответствии |
|
с |
|
||
|
|
|
|
разметкой. |
|
Затем |
|
||
126 |
|
|
|
операцию |
для |
сле- |
|
||
|
|
|
дующего трубопро- |
|
|||||
|
|
|
|
|
|||||
|
|
|
|
вода повторяют. С2 |
|
||||
|
|
|
|
поддерживает |
|
тру- |
|
||
|
|
|
|
бы при прихватке. |
|
||||
|
|
|
|
|
|||||
|
5. Прихватка стыков |
С1 |
производит |
|
|||||
|
магистральных бло- |
прихватку |
стыков |
|
|||||
|
ков с их последую- |
блока с ранее уста- |
|
||||||
|
щей сваркой |
|
новленным |
и |
по- |
|
|||
|
Слесари |
|
следующим, |
затем |
|
||||
|
С1 - 4 разряд |
|
полностью сварива- |
|
|||||
|
С2 - 3 разряд |
|
ет места присоеди- |
|
|||||
|
Общая |
продолжи- |
нения. |
Для другого |
|
||||
|
тельность |
работ |
в |
блока |
операцион- |
|
|||
|
п. 3, 4, 5 |
230 мин. |
ную |
технологию |
|
||||
|
по § Е 9-1-2. |
|
повторяют. |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
126
4.2.4.Разработка технологических карт на монтаж металлопластиковых узлов систем отопления
Как отмечалось ранее в п. 4.2.3, в соответствии с приведенными сведениями по монтажным положениям узлов систем отопления и последовательности их сборки в проекте необходимо составить технологическую карту монтажа на указанный в задании вид работ.
Пример. Разработать технологическую карту монтажа магистралей водяной системы отопления с нижней разводкой из металлопластиковых труб Co.E.S. (Unipipe) при использовании соединительных элементов Wavin, выпускаемыми группой компаний Инпрост «Интерма».
Образец выполнения представлен в табл. 4.8. В дополнение к этому в пояснительной записке должен быть указан перечень инструмента и оборудования, необходимых для проведения монтажных работ на объекте.
Порядок выполнения
Технологическая карта составлена на монтаж участка магистралей с нижней разводкой водяной системы отопления диаметром 25 мм и общей протяженностью труб 20 м (длина подающего участка трубопровода 10 м, обратного - 10 м). Соединение магистральных трубопроводов будет осуществляться по пресс-резьбовой технологии.
Для производства работ на объекте подбираются основные материалы, которые будут использованы в процессе монтажа. Их записывают по форме табл. 4.6.
Таблица 4.6 Перечень основных материалов для монтажа магистралей
|
Наименование |
ГОСТ, |
Коли- |
|
марка |
чество |
|
|
|
||
|
|
|
|
1. |
Трубы металлопластиковые Ø 25 мм, п/м |
Co.E.S. (Unipipe) |
20 |
2. |
Пресс-тройники с редукцией, шт. |
Wavin |
|
|
для диаметров 25х16х25 на стояк Ø 16 мм |
|
4 |
|
для диаметров 25х20х20 на стояк Ø 16 мм |
|
2 |
3. |
Комплект кронштейна со средствами креп- |
|
26 |
|
ления к нему трубопроводов, шт. |
|
|
4. |
Дюбеля к кронштейнам для крепления их к |
|
|
|
стенам, шт. |
|
52 |
|
Примечание. Табл. 4.6 составлена на основании данных каталогов от группы компаний Ин- |
||
прост «Интерма». |
|
|
|
Бригаду, направляемую на объект для монтажа магистралей системы отопления, необходимо оснастить оборудованием, позволяющим проводить сборку трубопроводов по пресс-резьбовой технологии и выполнять сопутствующие этому производственному процессу операции. Оборудование и инструмент, которые будут использованы при проведении конкретных работ,
127
указываются инженерно-техническим персоналом в табл. 4.7 и при отправке бригады на монтаж выдаются по представленному в данной таблице списку.
Последовательность производственного процесса при монтаже участка магистралей с нижней разводкой водяной системы отопления, продолжительность отдельных операций и состав бригады, выполняющей эти виды работ, приведены в табл. 4.8.
Таблица 4.7 Перечень оборудования, инструмента и инвентаря
|
|
Наименование |
ГОСТ, |
Коли- |
|
|
|
марка |
чество |
1. |
Отвес строительный, шт. |
7948-80 |
1 |
|
2. |
Рулетка измерительная, шт. |
7502-98 |
1 |
|
3. |
Линейка измерительная металлическая, шт. |
427-75* |
1 |
|
4. |
Штангенциркули ШЦ-2, ШЦ-3. шт. |
166-89* |
2 |
|
5. |
Молоток слесарный массой 0,8 кг, шт. |
2310-77* |
1 |
|
6. |
Кувалда остроносая массой 3 кг, шт. |
11402-75* |
1 |
|
7. |
Зубило слесарное, шт. |
7211-86* |
1 |
|
8. |
Комплект инструмента МЭС-450 ЭР, шт. |
МЭС-450 |
1 |
|
|
В состав инструмента МЭС-450 ЭР входят: |
ЭР |
|
|
|
|
электрическая сверлильная машина с двойной |
МЭС-450 |
1 |
|
|
изоляцией массой 1,6 кг, шт. |
ЭР |
|
|
|
комплект насадок, шт. |
|
1 |
|
|
ударно-вращательный бороздодел, шт. |
|
1 |
|
|
гаечные ключи, шт. |
|
5 |
9. |
Трехразмерный калибратор 16/20/25 для снятия на- |
Co.E.S., |
1 |
|
ружной и внутренней фасок, используемый как ручной |
Unicor |
|
||
инструмент, а так же как и насадка для сверлильной |
|
|
||
машины, шт. |
|
|
||
10. |
Ножницы для труб – резак 14-32 мм, шт. |
|
1 |
|
11. |
Гибкая пружина внутренняя – пружина 25, шт. |
|
1 |
|
12. |
Гибкая пружина наружная – пружина 25, шт. |
|
5 |
|
13. |
Трубогиб 14/16/18/20/25, шт. |
|
1 |
|
14. |
Гидравлический пресс UP 50 EL - пистолет с элек- |
|
1 |
|
трическим питанием, шт. |
|
|
||
15. |
Прессклещи 16, 20, 25, шт. |
|
3 |
|
Примечания.
1.Оборудование и инструмент подобраны в соответствии с [16, табл. 54.1, 55.1, 55.3, 55.11, 55.12, 55.13] и сведениями каталогов от группы компаний Инпрост «Интерма».
2.В набор ручного инструмента включены остроносая кувалда и зубило, так как строители иногда не оставляют проемы или последние небольшого размера, и для удобства монтажа их необходимо увеличить.
3.Комплект инструмента МЭС-450 ЭР предусмотрен для закрепления кронштейнов в ограждениях дюбелей.
4.Инструменты перечисленные в п. 9-15, относятся к марке Co.E.S., Unicor и предназначены для трубных систем Co.E.S. (Unipipe).
128
129
Таблица 4.8
Технологическая карта монтажа трубопроводов системы отопления с нижней разводкой магистралей
Наименование и |
|
|
|
продолжительность |
|
Характеристика приемов труда |
|
операции по § |
|
|
|
технология операции |
монтажная схема |
||
ЕНиР, исполнители |
|||
|
|
1.Перемещение Установка и закреп-
грузов (4 шт.) в |
ление |
такелажных |
||
ручную |
через |
приспособлений (С1, |
||
дверные и оконные |
С2). Устройство тра- |
|||
проемы с примене- |
па(С3, С4). Затаски- |
|||
нием |
такелажных |
вание грузов (бухта |
||
приспособлений |
трубы Ø 25 мм дли- |
|||
96 мин. по |
ной не менее 20 м; |
|||
§ Е 25-21 |
фитинги |
и |
средства |
|
Слесари |
крепления; |
два груза |
||
С1 - 3 разряд |
инструментов) через |
|||
С2 - 2 разряд |
дверные |
проемы по |
||
С3 - 2 разряд |
горизонтали (С1, С2, |
|||
С4 - 2 разряд |
С3, С4). Снятие таке- |
|||
|
|
лажных |
приспособ- |
|
|
|
лений (С1). |
|
|
