Материал: Монтажное проектирование и технология сборки систем кондиционирования микроклимата зданий и сооружений. Щукина Т.В

ревянным или резиновым молотком.

Если по проекту необходимо выполнить отвод или какой-либо другой конфигурации гнутье, то радиус изгиба должен быть не менее пяти наружных диаметров трубы. При меньших значениях радиуса изгиба применяется спиральная пружина, позволяющая избежать овализацию сечения, изломов и других дефектов. Фасонные части выполняют без предварительного нагрева с помощью трубогиба.

Прокладку вертикальных и горизонтальных участков следует вести, не допуская растягивающих напряжений. Их свободные концы целесообразно прикрывать заглушками во избежание попадания грязи и мусора в трубу. Расстояние в свету между строительной конструкцией трубопроводом, проходящим вдоль нее, должно быть не менее 20 мм.

Металлополимерные трубы для систем отопления и горячего водоснабжения следует прокладывать на расстоянии не менее 50 мм выше других трубопроводов.

Для прохода труб через строительные конструкции необходимо предусматривать гильзы, внутренний диаметр которых должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси.

Монтаж металлопластиковых труб можно вести на сварочных и клеевых соединениях, на резьбовых фитингах из никелированной латуни, а также по пресс-резьбовой технологии. При этом необходимо соблюдать строгую последовательность операций в каждом виде работ.

Расстановка креплений металлопластиковых трубопроводов осуществляется таким образом, чтобы исключить предельно допустимые напряжения в материале трубы при линейных температурных удлинениях.

Расстояние между креплениями следует принимать согласно табл. 4.2 [21], кроме того, необходимо строго фиксировать положение трубопроводов на поворотах и ответвлениях.

Таблица 4.2 Максимально допустимые расстояния между скользящими

креплениями для металлополимерных трубопроводов

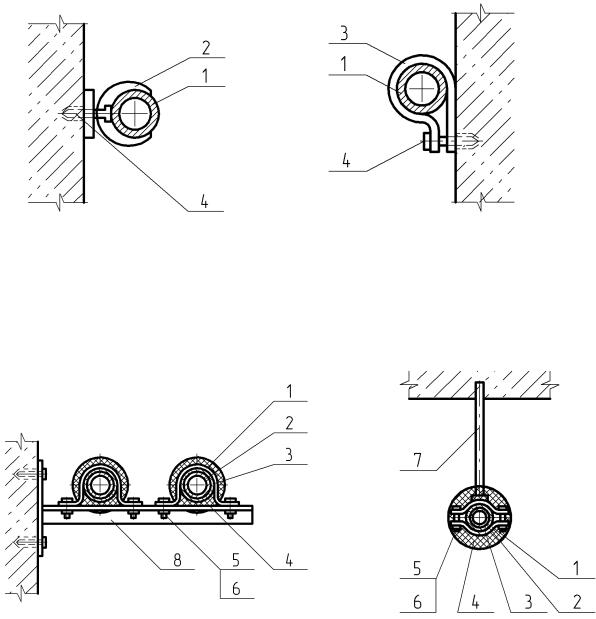

Применяемые виды креплений для металлополимерных труб изображены на рис. 4.11, 4.12. Они выполняются из деталей от фирм-изготовителей труб или иных опор, используемых в этом случае.

120

4.2.3.Разработка технологических карт на монтаж стальных узлов систем отопления

Всоответствии с приведенными сведениями по монтажным положениям узлов систем отопления и последовательности их сборки в проекте необходимо составить технологическую карту монтажа на указанный в задании вид работ.

Пример. Разработать технологическую карту монтажа магистралей водяной системы отопления с нижней разводкой.

Образец выполнения представлен в табл. 4.5. В дополнение к этому в пояснительной записке должен быть указан перечень инструмента и оборудования, необходимых для проведения монтажных работ на объекте.

Порядок выполнения

Технологическая карта составлена на монтаж участка магистралей с нижней разводкой водяной системы отопления диаметром 40 мм и общей протяженностью труб 20 м (длина подающего участка трубопровода 10 м, обратного - 10 м). Соединение магистральных стальных водогазопроводных труб будет осуществляться сваркой.

Для производства работ на объекте подбираются основные материалы, которые будут использованы в процессе монтажа. Их записывают по форме табл. 4.3.

Таблица 4.3 Описание основных материалов для монтажа магистралей

Примечание. Табл. 4.2 составлена на основании исходных данных и сведений [16, табл.

55.15].

Бригаду, направляемую на объект для монтажа магистралей системы отопления, необходимо оснастить оборудованием, позволяющим проводить сборку трубопроводов при помощи сварки и выполнять сопутствующие этому производственному процессу операции.

Оборудование и инструмент, которые будут использованы при проведении конкретных работ, указываются инженерно-техническим персоналом в табл. 4.4 и при отправке бригады на монтаж выдаются по представленному в данной таблице списку.

Последовательность производственного процесса при монтаже участка магистралей с нижней разводкой водяной системы отопления, продолжительность отдельных операций и состав бригады, выполняющей эти виды работ, приведены в табл. 4.5.

122

Таблица 4.4

Перечень оборудования, инструмента и инвентаря

Примечания.

1.Оборудование и инструмент подобраны в соответствии с [16, табл. 54.1, 55.1, 55.3,

55.11, 55.12, 55.13].

2.В набор ручного инструмента включены остроносая кувалда и зубило, так как строители иногда не оставляют проемы или последние небольшого размера, и для удобства монтажа их необходимо увеличить.

3.Комплект инструмента МЭС-450 ЭР предусмотрен для закрепления кронштейнов в ограждениях, если непосредственно на объекте обнаружится, что возникли отклонения от проекта при строительстве и между оставленными проемами получилось значительное расстояние.

4.Сечения проводов для сварочного аппарата, а также светофильтры подбираются по [16, табл. 55.11, 55.12, 55.13] в зависимости от напряжения питающей сети и силы тока после трансформатора.

5.Приспособления и механизмы для выполнения такелажных работ, указанные в п. 14, 15 табл. 4.3, можно подобрать в соответствии с[16, раздел 56].

123
