Материал: Монтажное проектирование и технология сборки систем кондиционирования микроклимата зданий и сооружений. Щукина Т.В
110

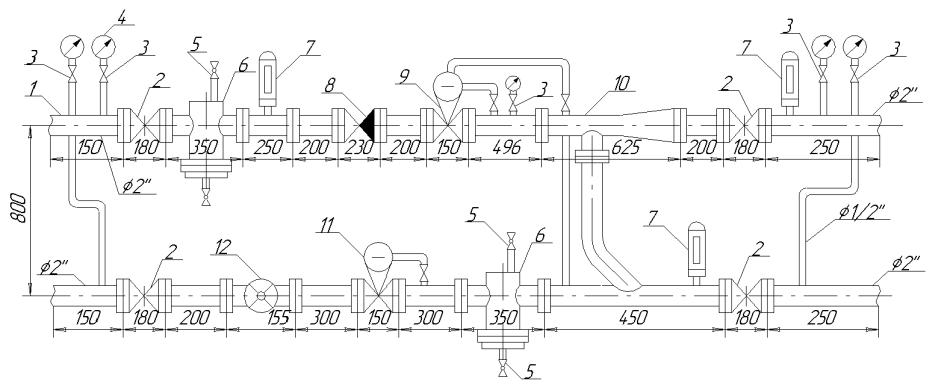

Рис. 4.2. Рабочий эскиз типового узла управления: 1 – подающая труба; 2 – задвижка; 3 – кран трёхходовой; 4 – манометр; 5 – пробковый сальниковый;6 – грязевик; 7 – термометр; 8 – обратный клапан; 9 – регулятор расхода; 10 – элеватор; 11 – регулятор давления; 12 – водомер
110
111

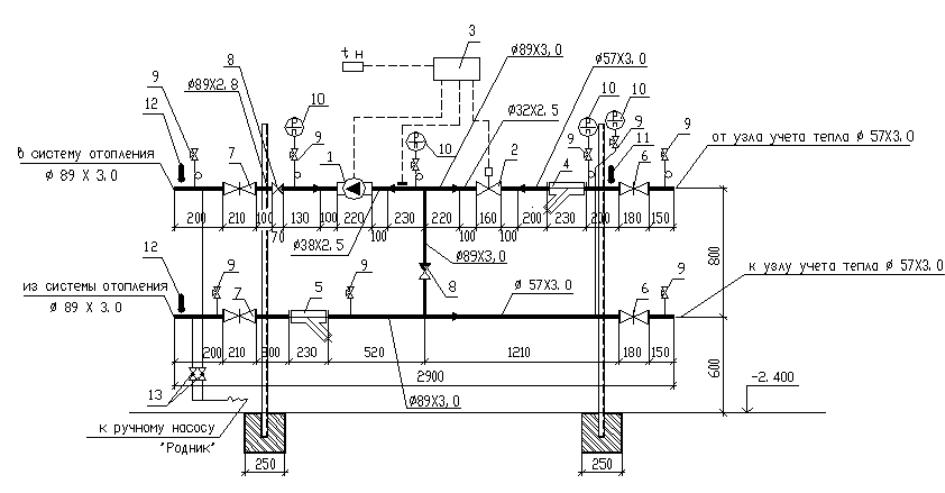

Рис. 4.3. Схема узла управления: 1 – циркуляционный насос; |
2 - регулятор расхода; |
||
3 – |
автоматический узел управления; 4, 5 |
– магнитные фильтры; |
|
6, 7 |
– задвижки; 8 – обратный клапан; |
9 – кран трехходовой; 10 – манометр; |
|
11, |
12 – термометры; 13 – кран |
проходной пробковый |
|
111
Монтаж унифицированных насосных установок большой производительности предназначенных для обслуживания нескольких систем отопления выполняют в следующей последовательности: выверяют фундамент под насос с обвязкой и правильность установки анкерных болтов; осуществляют строповку насосной и подъем ее на фундамент: устанавливают насосную в проектное положение с последующей выверкой; проводят подтяжку анкерных болтов.
После монтажа систем отопления производят их наружный осмотр, гидростатические испытания и испытания на тепловой эффект.
4.2.1. Монтажные положения отопительных приборов и трубопроводов
Магистраль трубопроводов верхнего розлива прокладывают не меньше 1 м от внутренней поверхности наружных стен. От поверхности стены подвала или подпольного канала трубу устраивают не ближе 100 мм для возможности их теплоизоляции. Расстояние от поверхности изоляции до пола канала должно быть не менее 25 мм. При прокладке смежных труб расстояние между их осями должно быть не менее 200 мм.
Согласно [19], средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не предусматриваются, в производственных зданиях они располагаются через 3 м.
В местах пересечения трубопроводов перекрытий и стен устанавливаются гильзы из труб большего диаметра, аналогично системам газоснабжения.
Монтажное положение стояков зависит от способа прокладки трубопроводов, расположения их по отношению к перегородкам и отопительным приборам. На рис. 4.4 представлены возможные варианты размещения стояков. Для однотрубной системы отопления с односторонним присоединением радиаторов стояки располагают на расстоянии 150 мм от кромки оконного проема с допускаемым отклонением ±50 мм.
Радиаторы всех типов монтируют (рис. 4.5, 4.6) на расстоянии не менее 60 мм от пола, 50 мм - от нижней поверхности подоконных досок и 25 мм - от поверхности штукатурки стены. В помещениях лечебнопрофилактических и детских учреждений радиаторы следует устраивать на расстоянии 100 мм от пола и 60 мм от поверхности стены (рис. 4.6). При отсутствии подоконной доски расстояние 50 мм следует принимать от верха прибора до низа оконного проема.
Конвекторы устанавливают (рис. 4.7) на расстоянии не менее 20 мм от поверхности штукатурки стены до поверхности оребрения конвектора без кожуха или до поверхности кожуха напольного конвектора. При использовании настенных конвекторов с кожухом их установку следует выполнять
112
вплотную или с зазором не более 3 мм от поверхности стены до поверхности оребрения нагревательного элемента.
Гладкие и ребристые трубы (рис. 4.8, 4.9) монтируют на расстоянии не менее 200 мм от пола, а также и от подоконной доски. Расстояние от поверхности штукатурки стены до оси трубы должно быть не менее 25 мм.
Другие отопительные приборы, предлагаемые в широком ассортименте различными фирмами, монтируются в соответствии с сопровождающей документацией и с помощью соединительных деталей, а также кронштейнов, поставляемых в комплекте.
а
б

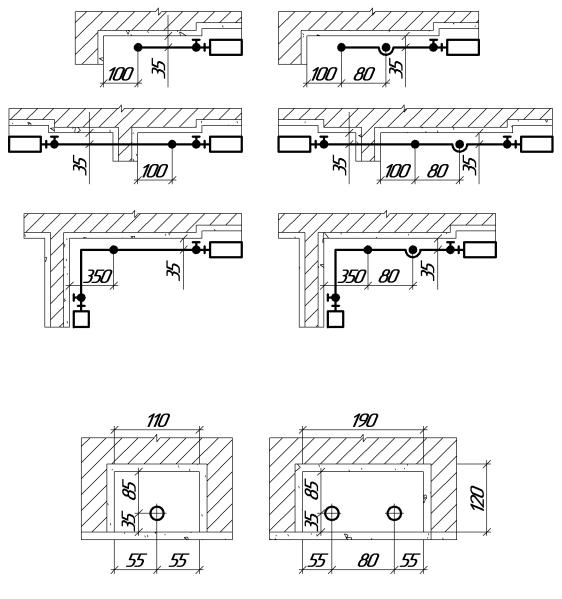

Рис. 4.4. Монтажные положения стояков отопления: а – при открытой прокладке; б - при скрытой прокладке
113
114

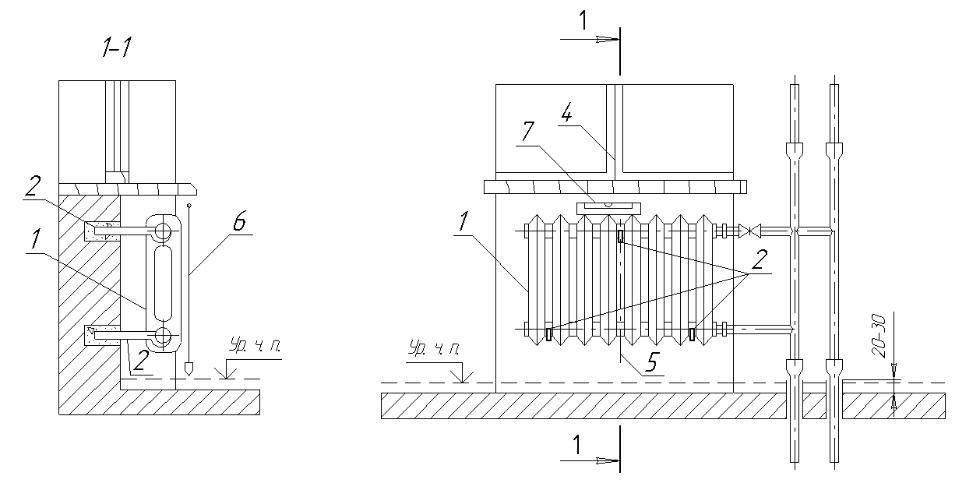

а б Рис. 4.5. Монтажная схема установки радиаторов всех типов под окном: а – разрез 1-1;
б – вид спереди; 1 – радиатор; 2 – кронштейн; 3 – гильза; 4 – ось оконного проёма; 5 – ось прибора; 6 – отвес; 7 – уровень; Ур. ч. п. – уровень чистого пола
114
