рацию, то существуют расчетные зависимости, позволяющие вычислять данную величину.

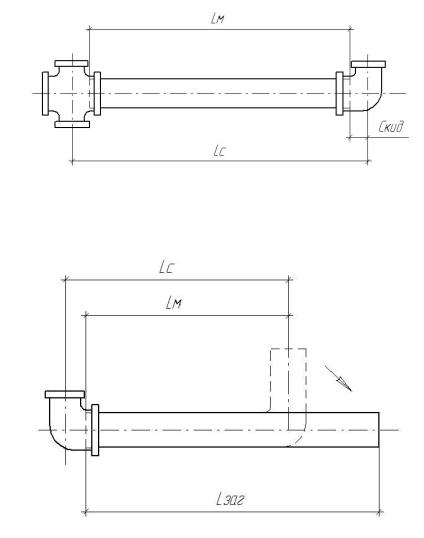

Рис. 1.1. Схема замера строительной, монтажной длин трубной детали и скида фасонной части

Рис. 1.2. Схема замера строительной, монтажной и Заготовительных длин трубной детали

Так для отводов и полуотводов, схема которых представлена на рис. 1.3, заготовительная длина при стандартных радиусах изгиба R определяется по формуле

	Lзаг L1М L2М z ,	(1.1)
где L1М, L2М – монтажные длины отвода, измеряемые в соответствии с рис.
1.3, мм;	z - удлинение детали, вызванное	остаточной деформацией, возни-
кающей	при выполнении гнутья, мм.

При гнутье в конечном итоге произойдет удлинение детали, поэтому заготовку необходимо выполнить короче суммы монтажных длин, что отражено в формуле (1.1) вычитанием параметра z.

Рис. 1.3. Схемы отвода и полуотвода

Величину удлинения трубной детали z для отводов и полуотводов можно определить по табл. 1.2 [16]. Но при этом необходимо знать, что минимальная монтажная длина из L1М и L2М, позволяющая осуществить качественное гнутье, должна быть не менее 180 мм.

Таблица 1.2 Величины z для отводов и полуотводов при стандартных

радиусах изгиба R

Угол	Значения z, мм при диаметре условного прохода труб, мм
,	15	20	25		32	40	50	70
Град	(R=50)	(R=65)	(R=85)		(R=105)	(R=120)	(R=210)	(R=310)
70	49	64	89		104	120	207	310
75	41	53	74		86	100	173	250
80	35	45	61		72	83	145	200
85	28	37	51		60	69	120	170
90	23	30	42		50	58	100	142
95	19	25	33		41	47	82	117
100	16	21	27		33	38	67	85
105	13	17	22		28	32	55	79
110	11	14	18		22	25	45	64
115	8	11	14		18	20	36	57
120	6	9	12		14	16	29	41
125	5	7	9		11	13	23	39
130	4	5	7		9	10	17	25
135	4	4	5		7	8	13	19
140	3	3	4		5	6	11	15
145	2	2	3		4	4	8	11
150	1	2	2		3	3	6	8
155	1	1	1		2	2	4	5
160	-	-	1		1	1	2	3
				7

Для деталей, имеющих конфигурацию «утки», заготовительная длина

вычисляется по формуле
Lзаг LМ	z .	(1.2)

Для данного вида гнутья существует стандартизация размеров, которые показаны на рис. 1.4.

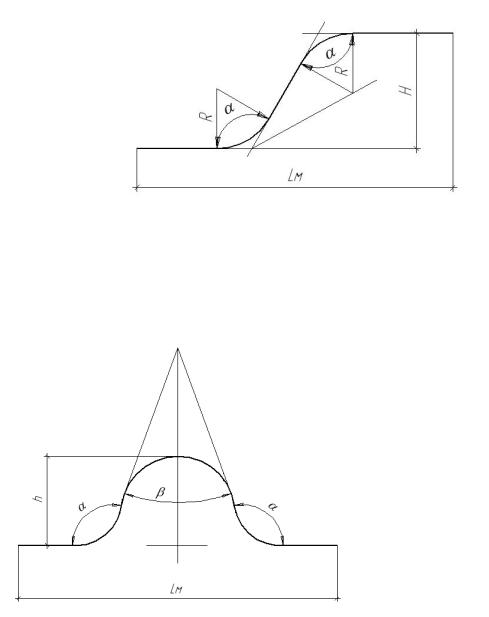

Рис. 1.4. Схема трубной детали, имеющей форму утки

Величину z, входящую в выражение (1.2), для уток можно найти по таб-

лице 1.3 [16].

Для обхода трубопроводов часто выполняют скобы, заготовительную длину которых вычисляют также по формуле (1.2).

На рис. 1.5 показаны размеры, определяемые по проекту или соответствующим требованиям СНиП [20] и позволяющие найти длину заготовки для выполнения этого вида гнутья. Величину z, входящую в формулу (1.2),

можно найти по данным табРис. 1.5. Схема скобы лицы 1.4 [16].

При выполнении систем теплогазо- и водоснабжения часто приходиться производить Т-образное сварочное соединение, схема которого представлена на рис. 1.6. Определить заготовительную длину привариваемой трубной детали можно при использовании данных, приведенных в табл. 1.5 [16].

													Таблица 1.3
	Величины z для уток при стандартных радиусах изгиба R

	Значения z, мм, и , град, при диаметре условного прохода труб, мм
H,
H,		15			20			25			32			40
мм		15			20			25			32			40
мм	(R=50)			(R=65)			(R=85)			(R=105)			R=120)
	(R=50)			(R=65)			(R=85)			(R=105)			R=120)
			z			z			z			z			z
18	155		2	170		-	175		-	175		-	175		-
20	150		3	160		2	155		2	170		-	170		2
30	145		5	150		4	150		4	165		2	165		2
40	140		9	145		9	145		7	160		5	160		5
50	130		15	140		12	140		11	155		7	155		7
60	125		22	135		17	140		16	150		10	155		10
70	120		29	130		22	135		21	145		14	150		13
80	115		35	125		28	130		26	140		19	150		17
90	105		41	120		34	125		31	140		23	145		21
100	100		48	115		41	125		36	135		27	140		25
110	95		65	110		49	125		42	135		32	140		30
120	90		75	110		56	125		49	130		38	140		35
130				105		66	120		57	130		44	135		40
140				100		75	115		65	125		51	135		44
150				95		87	115		76	125		57	130		51
160				90		100	110		85	120		65	130		58
170							105		95	115		73	125		66
180							105		107	115		79	125		71
190							100		119	110		88	128		78
200							95		129	105		103	120		85
210							95		138	105		113	115		94
220							90		146	100		125	115		102
230										96		137	115		109
240										95		148	110		119
250										90		160	110		127
260													105		137
270													105		146
280													100		158
290													100		168
300													95		180
310													95		193
320													90		205

													Таблица 1.4
	Величины		z	для			скоб	= 2 - 180о

Диаметр
условного		Значения z, мм, и , град, при диаметре условного прохода труб, мм
прохода	h,
огибаемой	мм	15				20		25		32		40			50
трубы, мм			z				z		z		z		z			z
15	27	150	11		155		7	165	4	165	3	165	3	170		2
20	32	145	13		150		9	160	7	165	5	165	8	170		3
25	38	140	16		150		12	155	10	160	9	160	5	165		5
32	47	135	24		145		22	155	14	155	12	155	12	160		7
40	53	130	29		140		27	150	19	155	17	155	15	160		10
50	65	125	44		135		38	145	28	150	23	155	20	160		13
70	81	115	68		125		58	140	42	140	39	150	31	155		23
80	93	110	86		120		72	135	53	140	48	145	43	150		30
100	120	95	136		110		111	130	81	138	75	140	65	145		52
125	145	90	186		100		155	120	115	125	108	135	88	140		70
150	170	90	236		90		220	115	154	115	146	125	125	135		96

Рис. 1.6. Схема Т-образного сварочного соединения

Таблица 1.5 Величины скидов х для сварного Т-образного соединения

Диаметр условно-	Значения	х, мм,	при диаметре условного прохода
го прохода основ-		привариваемой трубы d2, мм
ной трубы d1, мм	15	20		25	32	40
15	8	-		-	-	-
20	10	10		-	-	-
25	15	15		10	-	-
32	20	20		20	15	-
40	20	20		20	20	15
