115
а |
б |
в |

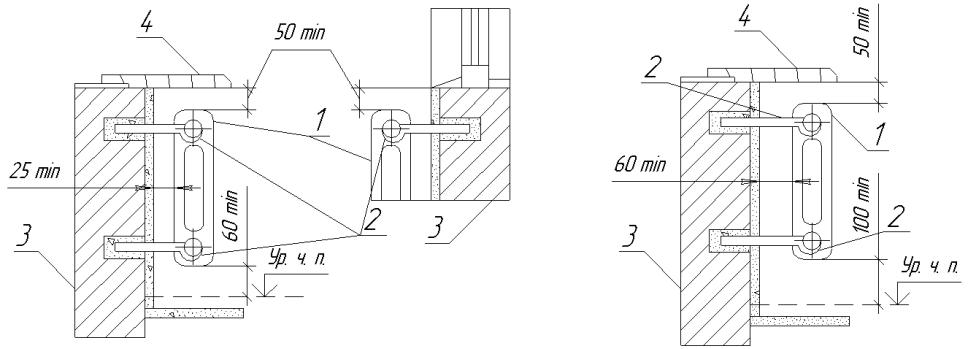

Рис. 4.6. Монтажные положения радиаторов: а - в помещениях жилых и общественных зданий при наличии подоконной доски; б - в помещениях жилых и общественных зданий при отсутствии подоконной доски; в - в помещениях лечебно-профилактических и детских учреждений; 1 - радиатор; 2 - кронштейн; 3 - стена; 4 - подоконная доска; Ур. ч. п. – уровень чистого пола
115
б
116
а |
в |

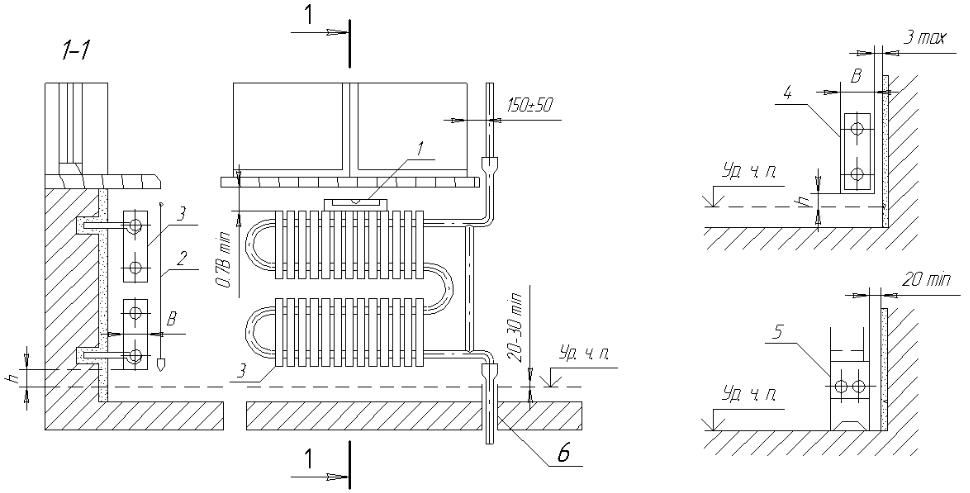

Рис. 4.7. Установка конвекторов: |
а - оребренных без кожуха; б - настенных в кожухе; в – напольных в кожухе; |
1 – уровень; 2 - отвес; |
3 - конвектор без кожуха; 4 - настенный конвектор в кожухе: 5 - напольный |
конвектор в кожухе; 6 - гильза; В - ширина конвектора; h - расстояние от пола до низа конвектора
116

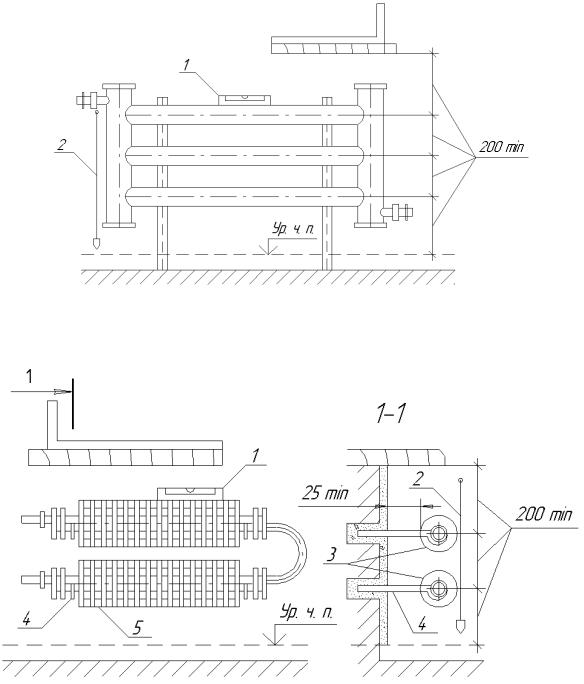

Рис. 4.8. Монтажная схема установки регистров: 1- уровень; 2 – отвес; Ур. ч. п. – уровень чистого пола
Рис. 4.9. Монтажная схема установки приборов отопления из ребристых труб: 1 – уровень; 2 – отвес; 3 – ребристые трубы; 4 – кронштейн; 5 – продольные рёбра (приливы)
Отопительные приборы устанавливаются на кронштейнах. Разметку отверстий для кронштейнов под радиаторы ведут в соответствии с рис. 4.10 и табл. 4.1. Число кронштейнов принимается из расчета один на 1 м2 поверхности нагрева чугунного радиатора, но не менее трех на радиатор, а для ребристых труб - по два на трубу. Вместо верхних кронштейнов разрешается применять радиаторные планки, которые должны быть расположены на 2/3 высоты радиатора.
117
Рис. 4.10. Разметка отверстий для кронштейнов под радиаторы
Таблица 4.1 Параметры разметки для кронштейнов под радиаторы типа МС-140
|
|
|
Количество крон- |
Расстояние от середи- |
||||||||
|
Ширина, мм |
ны прибора до крон- |
||||||||||
Коли- |
штейнов, шт. |
|||||||||||
|
|
|
штейна, мм |
|
||||||||
чество |
|
|
|
|
|
|
|
|
||||
|
половины |
|
|
|
|
|
|
|
|
|
||
секций |
прибора |
об- |
|
верх- |
ниж- |
|
|
|
|
|
||
прибора |
|
В |
|
Г |
Е |
К |
||||||
|
А |
щее |
|
них |
них |
|
||||||
|
Б |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||
3 |
290 |
145 |
3 |
|
1 |
2 |
48 |
|
48 |
- |
- |
|
4 |
336 |
193 |
3 |
|
1 |
2 |
0 |
|
97 |
- |
- |
|
5 |
484 |
242 |
3 |
|
1 |
2 |
48 |
|
145 |
- |
- |
|
6 |
580 |
290 |
3 |
|
1 |
2 |
0 |
|
193 |
- |
- |
|
7 |
678 |
339 |
3 |
|
1 |
2 |
48 |
|
242 |
- |
- |
|
8 |
776 |
338 |
3 |
|
1 |
2 |
0 |
|
291 |
- |
- |
|
9 |
872 |
436 |
3 |
|
1 |
2 |
48 |
|
242 |
- |
- |
|
10 |
963 |
434 |
4 |
|
2 |
2 |
291 |
|
291 |
- |
- |
|
11 |
1066 |
533 |
4 |
|
2 |
2 |
338 |
|
388 |
- |
- |
|
12 |
1162 |
581 |
4 |
|
2 |
2 |
338 |
|
388 |
- |
- |
|
13 |
1260 |
630 |
4 |
|
2 |
2 |
436 |
|
436 |
- |
- |
|
14 |
1356 |
678 |
4 |
|
2 |
2 |
485 |
|
485 |
- |
- |
|
15 |
1456 |
727 |
5 |
|
2 |
3 |
534 |
|
534 |
48 |
- |
|
16 |
1550 |
775 |
5 |
|
2 |
3 |
582 |
|
582 |
0 |
- |
|
17 |
1648 |
824 |
5 |
|
2 |
3 |
631 |
|
631 |
48 |
- |
|
18 |
1744 |
872 |
6 |
|
2 |
4 |
679 |
|
679 |
291 |
- |
|
19 |
1842 |
921 |
6 |
|
2 |
4 |
728 |
|
728 |
388 |
- |
|
20 |
1930 |
965 |
6 |
|
2 |
4 |
772 |
|
772 |
388 |
0 |
|
21 |
2020 |
1010 |
7 |
|
2 |
5 |
818 |
|
818 |
436 |
48 |
|
22 |
2118 |
1059 |
7 |
|
2 |
5 |
865 |
|
865 |
485 |
0 |
|
23 |
2210 |
1105 |
7 |
|
2 |
5 |
912 |
|
912 |
534 |
48 |
|
24 |
2324 |
1162 |
8 |
|
2 |
6 |
960 |
|
960 |
582 |
291 |
|
25 |
2424 |
1212 |
8 |
|
2 |
6 |
1014 |
|
1014 |
631 |
338 |
|
|
|
|
|
118 |
|
|
|
|
|
|
||
4.2.2.Особенности монтажа систем отопления из металлополимерных труб
Монтаж должен осуществляться по монтажному проекту при температуре окружающей среды не ниже 10 оС.
Перед прокладкой металлополимерных труб в помещении необходимо закончить все сварочные работы, установить элементы крепления, а при открытой прокладке – закончить отделочные работы.
При скрытой прокладке трубопроводов в местах расположения разборных соединений и арматуры следует предусматривать люки или съемные щиты, не имеющие острых выступов.
Стояки целесообразно размещать в каналах, нишах, бороздах, за декоративными панелями или как исключение замоноличивать их в стенах и перегородках.
Горизонтальные трубопроводы допускается прокладывать в перекрытиях и за плинтусами, а их открытые участки можно закрывать декоративными элементами.
Открытая прокладка металлополимерных труб возможна в тех местах, где исключается их механическое и термическое повреждение, а также прямое воздействие ультрафиолетового излучения.
Бухты металлополимерных труб, хранившиеся или транспортировавшиеся на монтаж при температуре ниже 0 оС, должны быть выдержаны перед раскаткой в течение 24 часов при температуре не ниже 10 оС. В процессе размотки бухты и производства сборочных работ необходимо следить, чтобы труба не перекручивалась.
До начала монтажа трубопроводов нужно выполнить следующие подготовительные операции:
отобрать необходимые трубы и соединительные детали, прошедшие входной контроль;
разметить трубы в соответствии с проектом или по месту с учетом минимального припуска на последующую обработку.
Разметка может быть осуществлена стандартными измерительными инст-
рументами: измерительной линейкой, складным метром, рулеткой, а также специально изготовленным шаблоном и разметочным приспособлением. Риски для отрезки на трубе наносятся карандашом или маркером. Запрещено выполнение для этой цели царапин или надрезов на поверхности трубы.
Резку труб следует производить согласно разметке ножницами, под углом 90о к оси трубы, не допуская смятия трубы и образования заусенцев. Отклонение плоскости реза не должно превышать 5о. Для устранения погрешностей торцов труб необходимо осуществлять калибровку концов труб с помощью развертки. Овальность торцов труб должна быть не более 1 %.
Не допускаются сплющивания и переломы трубопровода во время монтажа. Излом трубы можно устранить только лишь один раз на данном участке. При этом ее необходимо выпрямить и придать ей цилиндрическую форму де-
