Произведится эквивалентное преобразование звезды, образованной сопротивлениями R4, R5, R6 в треугольник:

= R + R +

R4 × R5

= 10,5 + 15 +

10,5 ×15

= 51,75, Ом.

= R + R +

R4 × R6

= 10,5 + 6 +

10,5 × 6

= 20,7, Ом.

Rca = R5

+ R6

R5 × R6

= 15 + 6 +

15 × 6

= 29,57,

Ом.

10,5

Далее производятся преобразования на параллельно включенных участках цепи (рис. 1.38, б):

R	=	R2 × Rаb	=		7,5 ×51,75		= 6,55, Ом;

2аb		R2 + Rаb	7,5 + 51,75

R	=	R3 × Rbc	=	13,5 × 20,7		= 8,17, Ом.

3bc		R3 + Rbc	13,5 + 20,7

Резисторы R2ab и R3bc включены последовательно (рис. 1.38, в):

R2ab3bc = R2ab + R3bc = 6,55 + 8,17 = 14,72 Ом.

Эквивалентное сопротивление цепи (рис. 1.38, г, д):

RЭГ = Rac хх = Rca +× R2ab3ac = 29,57+×14,72 = 9,83, Ом. Rca R2ab3ac 29,57 14,72

Искомый ток в первой ветви определяется из уравнения:

I =	Е1 - EЭГ	=	9 - (-18,759555)	= 0,9465, A.

1	RЭГ + R1	9,83 + 19,5

2. Расчетно-графическая работа ЭЦ-2

РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО СИНУСОИДАЛЬНОГО ТОКА

Цель работы: исследование работы электрической цепи синусоидального тока с параллельным соединением ветвей и повышение коэффициента мощности цепи.

Задачи работы: в результате выполнения расчетно-графической работы студенты должны:

-знать основные законы и особенности расчета электрических цепей синусоидального тока,

-уметь выполнять простейшие электрические расчеты; оформлять электротехнические схемы в соответствии с требованиями ГОСТ;

-иметь навыки составления математических моделей для расчета электрических цепей, оценки достоверности получаемых результатов и обработки результатов расчета в виде построения векторных диаграмм.

2.1. Задание

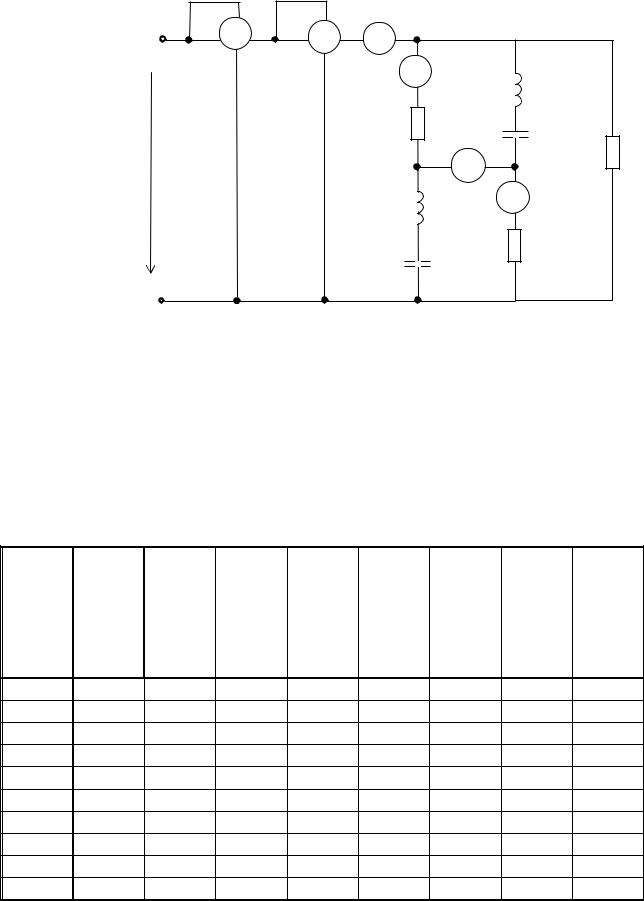

В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется:

1)определить показания приборов;

2)вычислить полную комплексную мощность цепи;

3)рассчитать параметры элемента Х (индуктивности или емкости), при включении которого в цепи наступит резонанс токов;

4)построить векторно-потенциальные диаграммы токов и напряжений для режимов до и после подключения компенсирующего элемента Х.

*	*	pA3
* ϕ	pW	pA3
* ϕ	* W	A
			A pA1	L2
				L2
		R1	pV	C2
			pV	C2
Uɺ			V	Х
			V
		L1		A pA2
		C1		R2
		C1

Рис. 2.1

Характеристики сети и параметров сопротивлений ветвей выдаются преподавателем каждому студенту индивидуально в виде распечатки на ЭВМ или из табл. 2.1 и 2.2.

								Таблица 2.1
Число
десят-
ков в	U	f	R1	L1	C1	R2	L2	C2
номе-	U	f	R1	L1	C1	R2	L2	C2
ре за-
дания
0	220	70	+	+	-	-	-	+
1	127	60	-	+	+	+	+	-
2	127	80	+	+	+	-	-	+
3	220	90	-	+	-	+	+	+
4	100	100	+	-	+	+	-	-
5	150	120	+	-	+	-	-	+
6	200	400	+	+	-	-	+	+
7	140	120	-	-	+	+	-	+
8	160	70	-	+	+	+	+	+
9	170	50	+	+	+	-	+	-

						Таблица 2.2

Число единиц в но-	R1	L1	C1	R2	L2		C2
мере задания	R1	L1	C1	R2	L2		C2
0	56	114	49	58	460		16

1	55	450	10	35	870		75

2	10	440	41	91	790		43

3	35	153	27	40	91		16

4	18	102	48	70	490		12

5	50	404	51	37	178		81

6	51	330	42	18	146		95

7	49	130	41	73	94		23

8	29	110	31	34	196		68

9	38	260	39	24	300		15

2.2. Методические рекомендации

В распечатке и в таблицах напряжения заданы в Вольтах [В], частота − в Герцах [Гц], сопротивления − в Омах [Ом], индуктивности − в миллигенри [мГн], емкости − в микрофарадах [мкФ].

По исходной схеме электрической цепи и машинной распечатке индивидуального задания сформируйте свою расчетную схему.

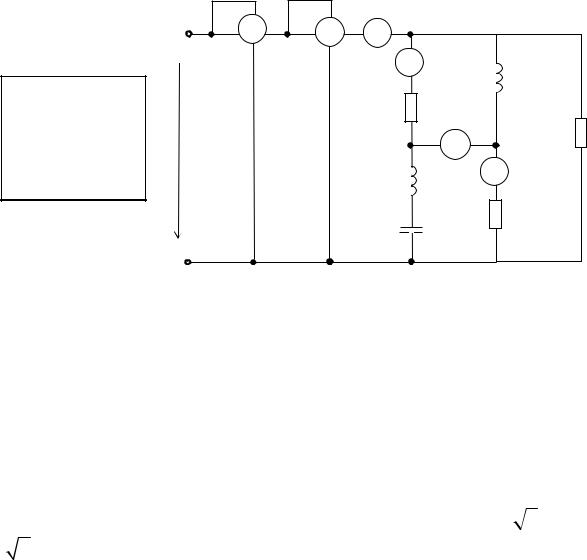

Если в распечатке указано нулевое значение − это означает, что данный элемент в расчетной схеме отсутствует и данный участок необходимо закоротить. Так, например, для индивидуального задания СМ-209 2-9 расчетная схема приобретает вид, представленный на рис. 2.2.

		*	*	pA3
		* ϕ	pW	pA3
		* ϕ	* W	A
					A pA1	L2
СМ-209 2-9
U=200	F=60			R1	pV
					pV
		Uɺ				Х
R1=15	R2=47	Uɺ			V	Х
R1=15	R2=47				V
L1=64	L2=82			L1		A pA2
C1=163	C2=0			L1		A pA2
C1=163	C2=0
				C1		R2
				C1

Рис. 2.2

Перед выполнением задания рекомендуется ознакомиться с задачами 3.1 – 5.5 учебного пособия [9].

2.3. Примеры расчёта линейных электрических цепей однофазного синусоидального тока

Задача 2.3.1. К цепи, изображенной на рис. 2.3, а, приложено напряжение Uвх=12 В. Параметры элементов цепи: R1=103 , Ом;

R2= 203 , Ом; XL=10, Ом; Xc=20, Ом. Определить показания приборов и построить векторную диаграмму токов и напряжений.

Решение

Изобразим схему в виде расчетной схемы замещения, представив сопротивления элементов цепи и входное напряжение Uɺвх в

комплексной форме (рис. 2.3, б). Модули комплексов действующих значений будут являться показаниями приборов.
