ройства и составлять совместно с инженерами-электриками технические задания на разработку электрических частей автоматизированных устройств для управления энергетическими установками и гидроприводами.

Впроцессе выполнения РГР приобретаются практические навыки по построению моделей и схем замещения электрических цепей, электромагнитных устройств, электрических машин, а также расчету основных эксплуатационных характеристик электротехнического оборудования, необходимых как при изучении дальнейших специальных дисциплин, так и в практической деятельности инжене- ров-механиков при работе с технологическим оборудованием, имеющим электрический привод и современные измерительные системы.

Врезультате выполнения РГР студент

получает практическое представление о

-методах анализа электрических и магнитных цепей;

-принципах действия, эксплуатационных особенностях и критериях выбора электромагнитных устройств, электрических машин и приборов;

-принципах действия и возможностях применения электроизмерительных приборов и способах измерения электрических величин.

учится:

-использовать основные свойства и характеристики электрических цепей;

-различать принципы действия, конструктивные и эксплуатационные особенности электрических машин и приводов;

-изображать электрические схемы по требованиям к оформлению технической документации и изображения электротехнических систем в соответствии с ЕСКД и ГОСТ;

приобретает навыки:

- практического анализа работы электрических цепей и выполнения простейших оценочных электромагнитных расчетов;

-чтения и расчета электротехнических схем и расчета основных характеристик электротехнических устройств;

-выбора средств и методов расчета, измерений, оценки достоверности получаемых результатов.

Каждое задание расчетно-графической работы содержит условие задачи, поясняющий текст, а также рекомендации по преобразо-

5

ванию схемы и ссылки на литературу, где разобраны аналогичные задачи.

В зависимости от специальности задание может корректироваться преподавателем в соответствии с учебной программой дисциплины.

Пояснительная записка к расчетно-графической работе оформляется в соответствии с требованиями ГОСТ 2.105-79 «Общие требования к текстовым документам», ГОСТ 2.106-68 «Текстовые документы».

Пояснительная записка выполняется на листах на одной стороне листа формата А4 с основной надписью. Титульный лист является первым листом. Пример оформления титульного листа приведен в приложении.

Каждая расчетно-графическая работа должна содержать следующие основные части:

∙расчетная схема с подклеенной машинной распечаткой индивидуального задания и условия задачи,

∙расчет, с обоснованием и объяснением проделанной работы,

∙необходимые графики и векторные или временные диа-

граммы.

При оформлении работы следует руководствоваться следующими правилами.

1.Рисунки, графики, схемы выполняются в соответствии с требованиями ГОСТ 2.702-75.

2.Расчет каждой искомой величины следует выполнять сначала в общем виде, а затем в полученную формулу подставить числовые значения и привести окончательный результат с указанием единицы измерения. Решение задач не следует перегружать приведением всех алгебраических преобразований и арифметических расчетов.

3.В ходе решения задачи не следует изменять однажды принятые направления токов, напряжений, наименование узлов и т.д. При решении одной и той же задачи различными методами одна и та же величина должна обозначаться одним и тем же буквенным символом.

Нумерация страниц должна быть сквозной, включая иллюстрации и графики.

6

1. Расчетно-графическая работа ЭЦ-1

РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА

Цель работы: теоретическое изучение методов анализа сложных электрических цепей постоянного тока.

Задачи работы: в результате выполнения расчетно-графической работы студенты должны:

-знать основные законы электротехники и методы расчета электрических цепей, на которых они базируются;

-уметь выполнять простейшие электрические расчеты; оформлять электротехнические схемы в соответствии с требованиями ГОСТ;

-иметь навыки составления математических моделей для расчета электрических цепей, оценки достоверности получаемых результатов и обработки результатов, полученных разными методами.

1.1. Задание

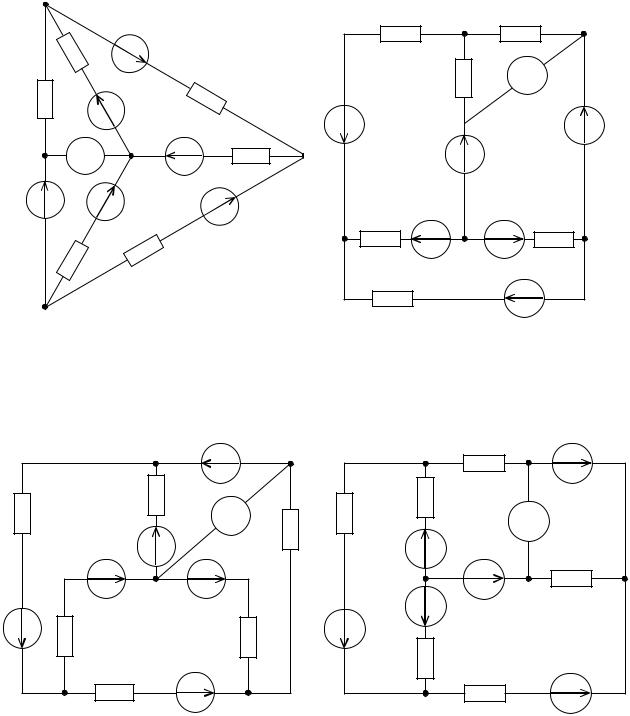

Для заданной схемы (рис.1.1 - 1.28) требуется:

1)определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа;

2)определить токи в ветвях методом контурных токов;

3)определить токи в ветвях методом узловых потенциалов;

4)определить токи в ветвях методом наложения;

5)составить уравнение баланса мощностей;

6)определить показания вольтметра;

7)определить ток Ι1 в ветви c сопротивлением R1 по методу эквивалентного генератора и построить график зависимости

Ι1 = f(R1) при изменении R< R1 < 10R.

Номер схемы, её параметры ( Ri , Ei ) выдаются преподавателем каждому студенту индивидуально в виде распечатки на ЭВМ или из табл.1.1 и 1.2.
