1.2. Методические рекомендации

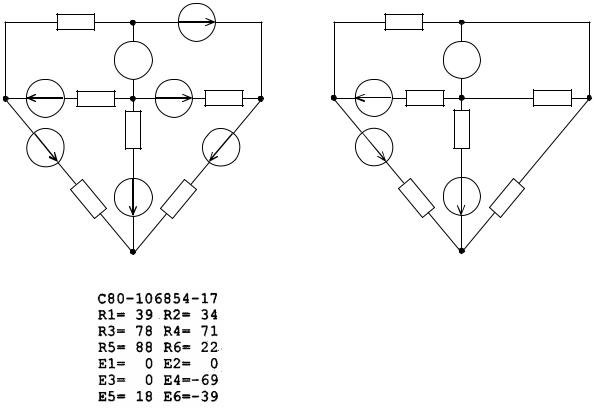

По исходной схеме электрической цепи, например рис. 1.29, а и машинной распечатке индивидуального задания (рис. 1.29, б) сформируйте свою расчетную схему (рис. 1.30). Участок цепи, где величина источника ЭДС приравнена к нулю – закорачивается.

В машинной распечатке индивидуального задания сопротивления резисторов R указаны в Омах [Ом], величины источников ЭДС E − в Вольтах [B].

Перед выполнением задания рекомендуется ознакомиться с задачами 2.1-2.9. учебного пособия [9].

1.3. Примеры расчёта линейных электрических цепей постоянного тока с несколькими источниками ЭДС

Задача 1.3.1. Рассчитать цепь методом непосредственного применения законов Кирхгофа. Составить баланс мощностей. Схема электрической цепи приведена на рис. 1.31. Параметры цепи: E1=9, В;
