Материал: Лекции по САПР

26

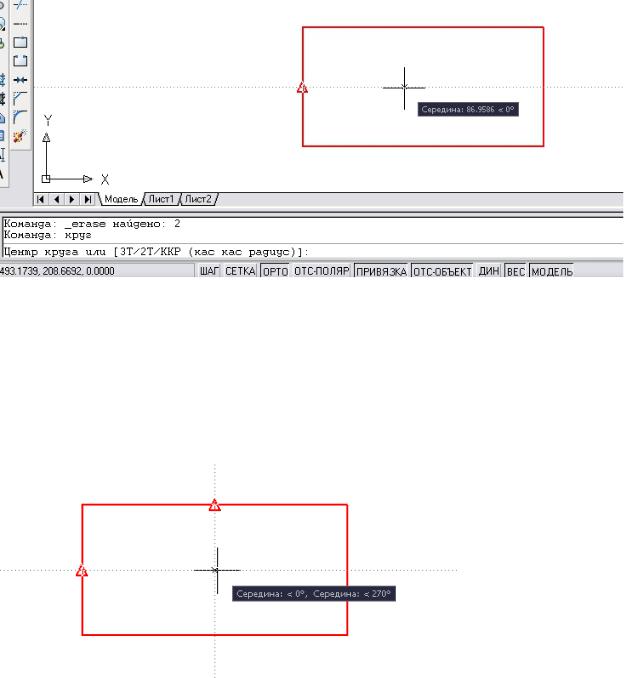

Пример 7. Построить окружность радиуса 50 мм в центре прямоугольника. Для определения центра окружности надо подвести курсор к середине вертикальной стороны прямоугольника и задержать мышку (рис. 18. 28).

Рис. 18.28

Затем подвести курсор к середине горизонтальной стороны прямоугольника, задержать устройство указания, а затем медленно передвигать курсор вверх до пересечения с горизонтальным вектором отслеживания от первой выбранной точки. Как только два вектора пересекутся, левой кнопкой мыши выбираем эту точку (рис. 18.29).

Рис. 18.29

Для включения (отключения) объектного отслеживания надо

Однократно нажать на кнопку ОТС-ОБЪЕКТ в строке состояния.

Нажать на функциональную клавишу F11.

27

Режим динамического ввода

Данный режим обеспечивает интерфейс командной строки рядом с курсором. Благодаря этому можно сосредоточить свое внимание на выполняемых построениях, не отвлекаясь на просмотр информации в командной строке. Выбор команды в режиме динамического ввода осуществляется обычным способом, то есть путем выбора в меню или в панели инструментов или ввода с клавиатуры. Разница состоит лишь в том, что в случае набора имени команды на клавиатуре (рис.18.30) оно отображается в строке подсказки рядом с курсором.

Рис. 18.30

После завершения ввода и нажатия клавиши ENTER рядом с курсором появляется запрос команды (рис.18.31). Когда запрос команды предполагает ввод данных, за ним располагаются поля ввода (одно – если требуется ввести число, и два – если надо задать координаты точки).

Рис. 18.31

По умолчанию вводятся относительные декартовые и полярные координаты. Формат ввода: относительных декартовых координат - х, у. Относительных полярных координат – расстояние – ТАБ – угол.

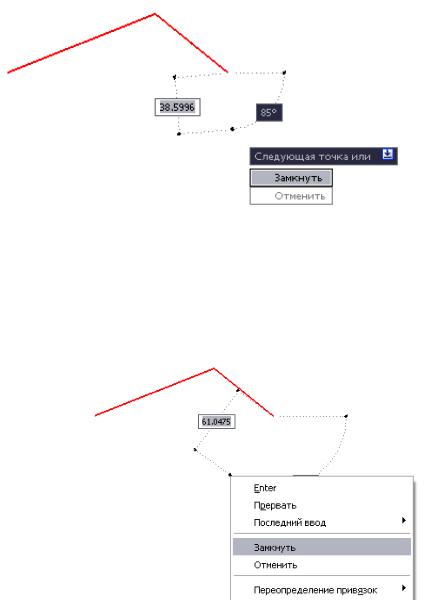

Если запрос содержит опции (параметры) команды, то рядом с ним отображается значок в виде кнопки с указывающей вниз стрелкой. Чтобы просмотреть предлагаемые опции, нужно нажать на клавиатуре клавишу со стрелкой, указывающей вниз. Табличка с перечнем опций появится рядом с курсором , из которой можно выбрать нужную опцию (рис. 18.32).

28

Рис. 18.32

Выбрать нужную опцию можно и обычным способом - нажать правую кнопку мыши в графическом окне. Вызвав тем самым курсорное меню (рис.

18.33).

Рис. 18.33

Назначение функциональных клавиш

29

Лекция 2.

Тема: Команды рисования примитивов - элементов, из которых форми-

руются графические объекты.

Любой чертеж либо рисунок AutoCAD представляет собой набор объектов, созданных командами рисования или редактирования, правильным образом организованный и при необходимости с проставленными размерами. Поэтому изучению объектов AutoCAD , приемов их построения и редактирования будет уделено большое внимание.

Объектами AutoCAD могут быть как простые геометрические фигуры, так и объединения простых фигур в более сложные элементы, имеющие собственные названия и команды, предназначенные для их создания.

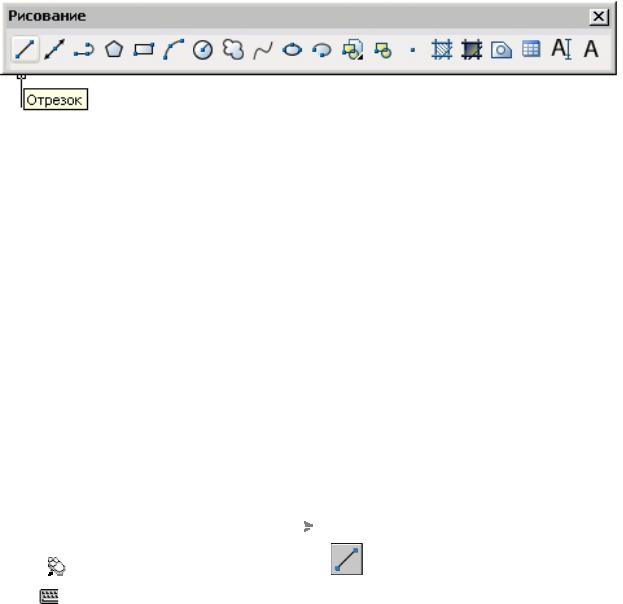

Так как в процессе создания рисунка приходится постоянно обращаться к командам создания объектов, при установке AutoCAD автоматически устанавливается панель инструментов Рисование (рис. 19.1).

Рис. 19.1

Создание набора сегментов осуществляется командой ОТРЕЗОК.

Отрезки могут быть одиночными или выглядеть как ломаная линия (несмотря на то, что сегменты соприкасаются в конечных точках, каждый из них представляет собой отдельный объект).

Каждый линейный сегмент из набора сегментов может редактироваться отдельно. Последовательность сегментов может быть замкнутой, т.е. конец последнего сегмента может совпадать с началом первого.

Построение выполняется точным указанием конечных точек каждого отрезка. Пользователь может:

Вводить значения координат конечной точки с использованием либо абсолютных, либо относительных координат

Задать объектную привязку относительно имеющегося объекта. Например, в качестве одной конечной точки отрезка можно задать центр окружности

Использовать шаговую привязку

30

2.Указать начальную точку.

Положение точек задается либо щелчком устройства указания, либо набором координат на клавиатуре.

3.Указать конечную точку первого сегмента.

Чтобы стереть последний сегмент, построенный в ходе выполнения команды ОТРЕЗОК, следует ввести о или выбрать «Отменить" в контекстном меню.

4.Указать конечные точки последующих сегментов.

5.Нажмите ENTER, чтобы завершить построение, или з, чтобы замкнуть последовательность линейных сегментов.

Чтобы провести новый отрезок из конечной точки последнего построенного отрезка, вызовите команду ОТРЕЗОК и нажмите ENTER в ответ на запрос "Начальная точка".

Линии, бесконечные в обоих направлениях или только в одном направлении, называются соответственно прямыми и лучами. Бесконечные линии можно использовать в качестве вспомогательных при построении объектов. Например, с помощью прямых можно найти центр треугольника, подготовить различные виды одного элемента или создать временные пересечения для объектной привязки.

Наличие бесконечных линий не изменяет границ рисунка. Следовательно, бесконечные линии не влияют на процесс зумирования и на видовые экраны, а также на результаты выполнения команд отображения в границах рисунка. Прямые и лучи можно перемещать, поворачивать и копировать таким же образом, как и любые другие объекты. Бесконечные линии часто строят на отдельном слое, который перед выводом на плоттер можно заморозить или отключить.

Построение прямых

Прямые можно строить в любом месте как двумерного, так и трехмерного пространства. Их направление может задаваться различными способами. По умолчанию применяется метод создания отрезка по двум точкам:

пользователь должен указать две точки для определения ориентации. Первая (или базовая) точка является серединой прямой и определяется как точка привязки в режиме объектной привязки "Середина".

Прямые линии можно также строить и другими способами:

Построение бесконечных линий

Панель Рисование:

Меню "Рисование": Прямая

Командная строка: прямая Указать точку или [Гор/Вер/Угол/Биссект/Отступ]: Указать точку или ввести параметр
