Материал: Matlab. Практический подход. Самоучитель

Глава 7. Уравнения математической физики

>>xlabel('координата x=z/L','FontWeight','BOLD')

>>ylabel('время t=a^2\tau/L^2','FontWeight','BOLD')

>>zlabel('температура u=T/T0','FontWeight','BOLD')

>>% двумерный график

>>figure

>>plot(x,u(2,:),'r-','LineWidth',2)

>>grid on

>>hold on

>>plot(x,u(5,:),'b--','LineWidth',2)

>>plot(x,u(10,:),'k:','LineWidth',2)

>>legend(strcat('t=',num2str(t(2))),strcat('t=',num2str(t(5))),

strcat('t=',num2str(t(10))))

>>title('Остывание стержня','FontWeight','BOLD','FontSize',13)

>>xlabel('координата x=z/L','FontWeight','BOLD')

>>ylabel('температура u=T/T0','FontWeight','BOLD')

Как выглядит при этом командное окно, показано на рис. 7.4.

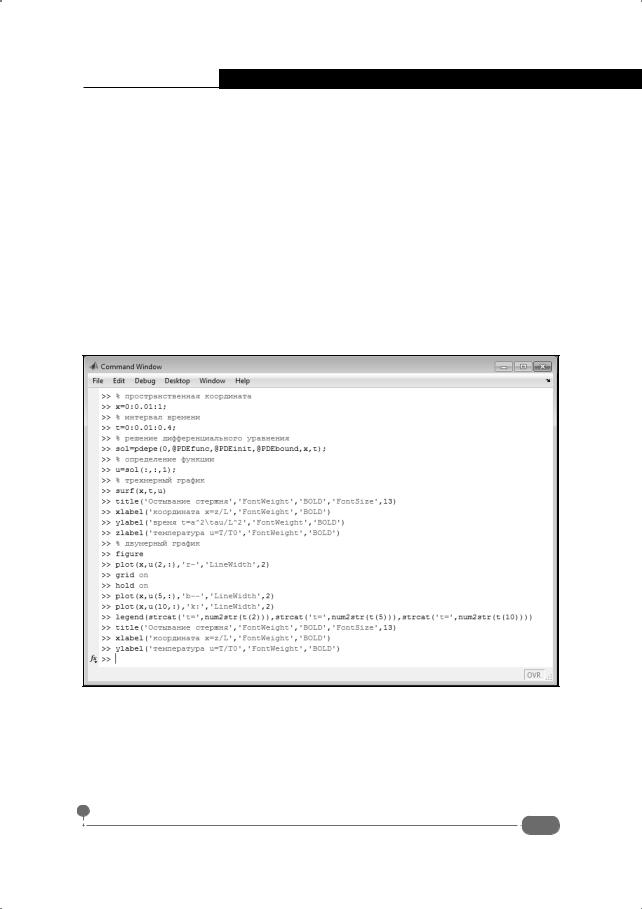

Рис. 7.4. Код для вычисления решения задачи

Командой x=0:0.01:1 создается список значений пространственной переменной. Список значений переменной времени создается командой t=0:0.01:0.4. Решение дифференциального уравнения находим с помощью команды sol=pdepe(0,@PDEfunc,@PDEinit,@PDEbound,x,t). Аргументами функции pdepe() передаются: целочисленное (нулевое)

281

Самоучитель Matlab

значение для параметра m , определяющего пространственную симметрию задачи, указатель @PDEfunc на функцию уравнения, указатель @PDEinit на функцию начального распределения, указатель @PDEbound на функцию граничных условий, список x узловых точек по пространственной переменной и список t узловых точек по времени. Результат вычислений записывается в переменную sol. Это трехмерный массив, последний индекс которого определяет номер искомой функции в системе уравнений. Поскольку в данном случае уравнение одно, то и функция одна. Командой u=sol(:,:,1) в переменную u записываем массив значений этой функции во всех узловых точках. Эти данные используем для построения графиков.

Трехмерный график создаем с помощью команды surf(x,t,u). Добавляем заголовок и подписи координатных осей (используются функции xlabel(), ylabel() и zlabel()).

На заметку

Для отображения в текстовой строке греческой буквы τ использована инструкция \tau. Такой Tex-овский стиль можно использовать и для отображения других символов.

Этот трехмерный график дает представление о том, какова температура стержня в разные моменты времени в разных точках, то есть позволяет оценить ситуацию, что называется, в целом. График представлен на рис. 7.5.

При желании можно построить отдельные профили пространственного распределения температуры в разные моменты времени. Так, чтобы создать еще один график, используем инструкцию figure, после чего выполняем команду plot(x,u(2,:),'r-','LineWidth',2). В результате на двумерном графике отображается контур распределения температуры по стержню для момента времени, который записан вторым (индекс 2 в инструкции u(2,:)) в списке t узловых точек по времени. Также отображаются профили для 5-го и 10-го узлов по переменной времени (команды plot(x,u(5,:),'b--','LineWidth',2) и plot(x,u(10,:),'k:',' LineWidth',2) соответственно). Результат показан на рис. 7.6.

Чтобы можно было определить, для каких моментов времени построены профили, добавляется легенда. Аргументами функции legend() передаются однотипные инструкции вида strcat('t=',num2str(t(2))). Основу их составляет функция объединения (конкатенации) строк strcat(). Ее аргументы – объединяемые строки. Первым аргументом указано текстовое значение 't=', а второй аргумент – результат преобразования в текст числового значения для соответствующего момента времени. Момент времени определяется инструкцией t(2) (или другим индексом), а преобразование из числового в текстовый формат выполняется с помощью функции num2str().

282

Глава 7. Уравнения математической физики

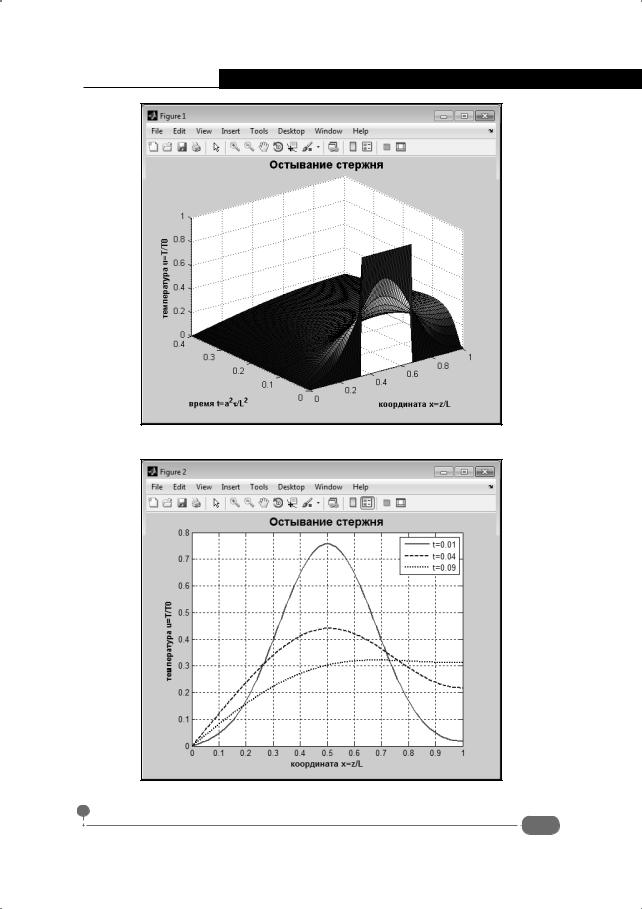

Рис. 7.5. Трехмерный график построен на основе вычисленного решения

Рис. 7.6. Двумерный график построен на основе вычисленного решения

283

Самоучитель Matlab

На заметку

Что касается физической стороны вопроса - того, как же все-таки остывает стержень, то полученное решение позволяет сделать следующий (достаточно очевидный априори) вывод. На левой границе температура нулевая, а на правой сначала увеличивается. При этом выравнивается профиль распределения температуры, становясь монотонным. Затем происходит общее остывание, когда температура падает по всей длине стержня вплоть до нуля. Правда, скорость снижения температуры при этом становится все меньше и меньше.

Еще одно замечание касается процедуры обезразмеривания, которую мы использовали выше при постановке задачи. Это очень удобный и полезный прием, которым рекомендуется пользоваться систематически. Одна из главных причин связана с тем, что такой подход позволяет существенно сократить количество вычислений и создавать более универсальные коды. Например, в рассмотренном примере, если мы сначала зададим одно значение параметра T0 , выполним вычисления (решим задачу), а впоследствии захотим выполнить расчеты для другого значения T0 , то потребности решать еще раз уравнение в частных производных не будет. Достаточно будет ограничиться алгебраическими расчетами.

Знакомство со средой PDETool

Мы будем проводить иностранную политику иностранными руками.

Дж. Буш (младший)

Среда PDETool является составной частью пакета инструментов Partial Differential Equation. Среда предназначена для решения дифференциальных уравнений в частных производных различного типа и разной пространственной размерности. Для этого есть специальный графический редактор, который позволяет создавать геометрическую область, для которой решается задача, а также содержит утилиты для определения параметров уравнения.

Для запуска среды PDETool необходимо в окне приложения Matlab выполнить команду Start ► Toolboxes ► Partial Differential Equation ► PDETool GUI (pdetool) (рис. 7.7).

На заметку

Для запуска среды PDETool также можно воспользоваться командой pdetool

вкомандном окне.

Врезультате открывается окно редактора геометрических областей, представленное на рис. 7.8.

Окно редактора состоит из панели меню, панели инструментов с кнопками для создания графических областей, раскрывающегося списка выбора типа

284

Глава 7. Уравнения математической физики

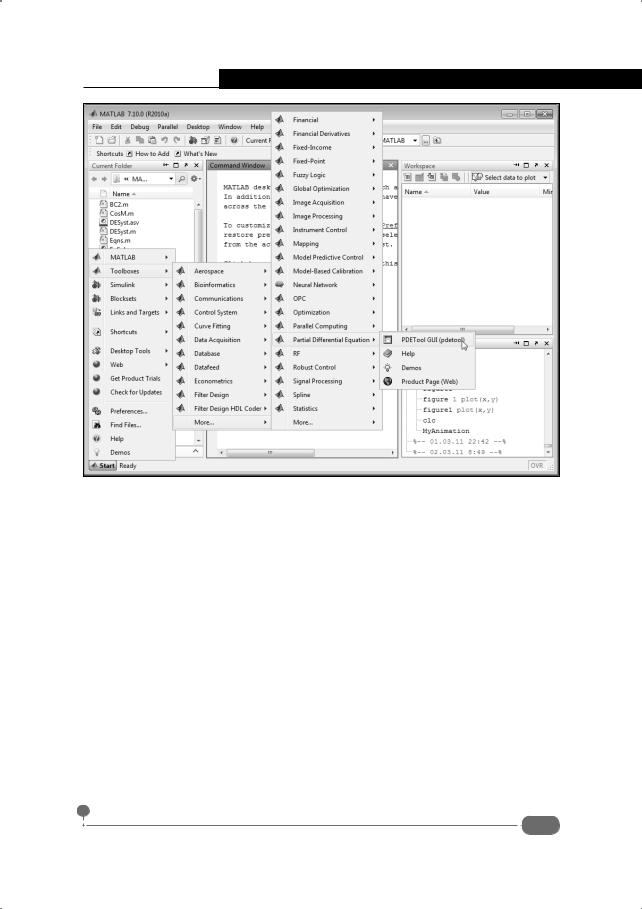

Рис. 7.7. Запуск среды PDETool

решаемой задачи, поля-индикатора с автоматическим отображением координат курсора мыши в окне создания графической области, а также строки формул для создания комплексных геометрических областей. В нижней части окна редактора PDE Toolbox имеется строка состояния и кнопка завершения работы с редактором Exit.

Решение задачи с помощью пакета инструментов PDEToolbox подразумевает реализацию таких подзадач:

•Конструирование геометрической области, определяющей пространственную симметрию задачи.

•Определение типа решаемого уравнения.

•Определение граничных условий, а если необходимо, то и начальных (для уравнений параболического и гиперболического типа).

После этого можно переходить непосредственно к решению задачи. В качестве иллюстрации рассмотрим задачу об остывании круглой пластинки радиуса R , если известно, что в начальный момент времени пластинка
