Здесь через u(x,t) обозначена неизвестная функция, которую следует вычислить. Частные производные по времени и пространственной координа-

случае от пространственной координаты, времени, неизвестной функции и частной производной от этой функции по пространственной координате. Определив эти три функции, мы однозначно задаем вид решаемого уравнения. Но этого все равно мало. Необходимо еще задать граничные и начальные условия. С начальным условием проще – это значение неиз-

границ. Поэтому чтобы задать граничные условия, необходимо определить функции p(x,t,u ) и q(x,t) отдельно на левой и правой границе. Таким образом, чтобы приступить к решению задачи, необходимо определить функ-

ции уравнения. Функция уравнения – та функция, которая передается вторым аргументом функции pdepe(). Функция уравнения принимает такие аргументы и в таком порядке: пространственная независимая переменная, переменная времени, неизвестная функция (относительно которой решается уравнение) и производная от искомой функции по пространственной координате. В качестве результата функцией уравнения возвращается список из

Для определения функции уравнения достаточно знать уравнение.

На заметку

276

Глава 7. Уравнения математической физики

Общий синтаксис объявления функции уравнения имеет следующий вид:

function [C,F,S]=имя_функции(x,t,u,du)

%здесь код функции

%x – пространственная переменная

%t - время

%u - искомая функция

%du - производная от искомой функции по пространственной координате end

Функция начального распределения зависит только от пространственной координаты и определяет зависимость f (x). Указатель на эту функцию передается третьим аргументом функции pdepe().

Функция для определения граничных условий имеет пять аргументов: значение пространственной переменной на левой границе, значение искомой функции на левой границе, значение пространственной переменной на правой границе, значение искомой функции на правой границе, переменная времени. В качестве результата возвращается список из четырех элементов: значение функции p(x,t,u ) на левой границе, значение функции q(x,t) на левой границе, значение функции p(x,t,u ) на правой границе и значение функции q(x,t) на правой границе.

На заметку

При решении физических задач обычно рассматривают три типа граничных условий:

1.Граничное условие первого рода (условие Дирихле), когда на границе задано значение искомой функции.

2.Граничное условие второго рода (условие Неймана), когда на границе задано значение производной от искомой функции.

3.Граничное условие третьего рода, когда на границе задается значение линейной комбинации функции и ее производной по пространственной координате.

Граничные условия в общем случае зависят от времени.

Для начала рассмотрим простой пример. Решим задачу об остывании тонкого стержня длины L с коэффициентом теплопроводности a2 , если в начальный момент центральная треть стержня нагрета до температуры T0 , а остальная часть стержня в начальный момент имеет нулевую температуру.

277

Самоучитель Matlab

На левой границе постоянно поддерживается нулевая температура, а правый конец стержня теплоизолированный.

Сформулируем задачу математически. Для этого обозначим через T(z, τ)

L 3 ≤ z ≤ 2L 3 и T(z, τ = 0) = 0 в противном случае. Граничные усло-

ство нулю производной на правой границе) является следствием теплоизолированности стержня справа. Теплоизолированность означает отсутствие теплового потока, который пропорционален производной от температуры по координате.

Задача содержит достаточно много феноменологических параметров. Для решения задачи нужно либо задать числовые значения для этих параметров, либо обезразмерить задачу. В последнем случае количество параметров, которые необходимо задать, существенно сокращается.

Вводим новые обозначения: новая безразмерная пространственная координата x = z L (0 ≤ x ≤ 1), новое безразмерное время t = a2τ L2 и новая

с начальным условием u(x,t = 0) = 1 при 1 3 ≤ x ≤ 2 3 и u(x,t = 0) = 0 в противном случае. Граничные условия имеют вид u(x = 0,t) = 0 и

∂u(x = 1,t) = 0 . Таким образом, можем приступить к решению задачи.

∂x

Для этого создаем функцию уравнения:

function [C,F,S]=PDEfunc(x,t,u,du) C=1;

F=du;

S=0; end

У функции PDEfunc(), как и положено, четыре аргумента, а результатом является список из трех элементов. Командой C=1 определяется выражениемножитель для производной по времени в левой части уравнения (это единица). Командой F=du задается дифференцируемое по пространственной переменной выражение в правой части уравнения (это частная произво-

278

Глава 7. Уравнения математической физики

дная первого порядка по пространственной координате). Поскольку тепловые источники отсутствуют, командой S=0 определяем соответствующее слагаемое в правой части как нулевое. Код функции PDEfunc() в окне редактора m-файлов показан на рис. 7.1.

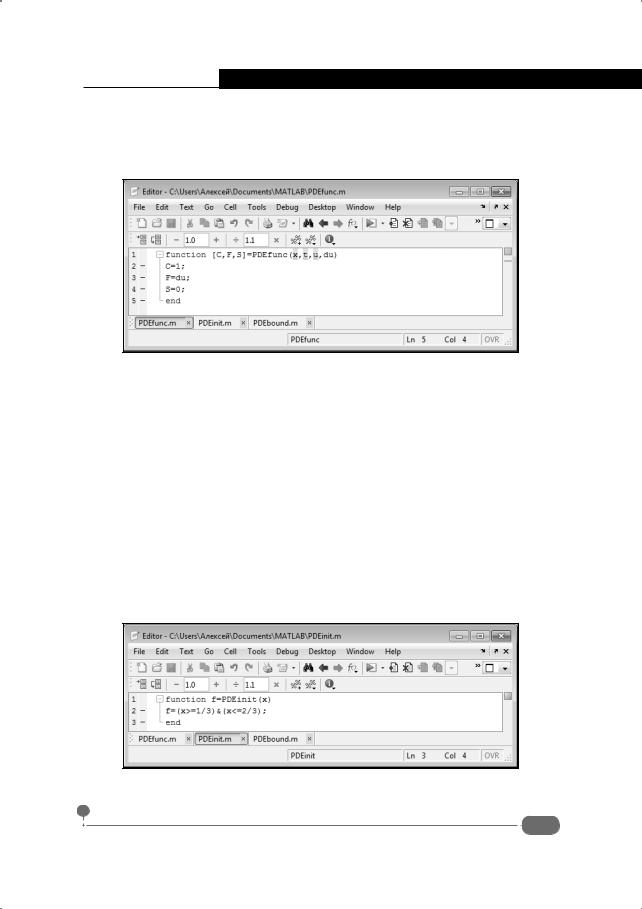

Рис. 7.1. Код функции уравнения

Функция, которая определяет начальное распределение температуры, называется PDEinit(), у нее один аргумент и она возвращает скалярное значение в качестве результата:

function f=PDEinit(x) f=(x>=1/3)&(x<=2/3); end

Здесь мы воспользовались тем обстоятельством, что логическое значение истина обрабатывается как единица, а логическое значение ложь обрабатывается как ноль. Поэтому функция PDEinit() в качестве результата возвращает значение 1, если для ее аргумента выполнено условие x>=1/3 и одновременно x<=2/3. Здесь мы использовали оператор логического и &. В противном случае возвращается 0. На рис. 7.2 показано окно редактора m-файлов с кодом функции.

Рис. 7.2. Код функции начального условия

279

Самоучитель Matlab

Еще одна функция создается для того, чтобы задать граничные условия. Эта функция называется PDEbound() и имеет такой код:

function [p0,q0,p1,q1]=PDEbound(x0,u0,x1,u1,t) p0=u0;

q0=0;

p1=0;

q1=1; end

Результатом является список из четырех элементов. Переменной p0 командой p0=u0 присваивается значение функции на левой границе u0, переменной q0 присваивается нулевое значение. Переменные p0 и q0 определяют граничное условие на левой границе. Переменные p1 и q1 определяют граничное условие на правой границе. Им присваивается соответственно нулевое и единичное значение. Код функции PDEbound() в окне редактора m-файлов представлен на рис. 7.3.

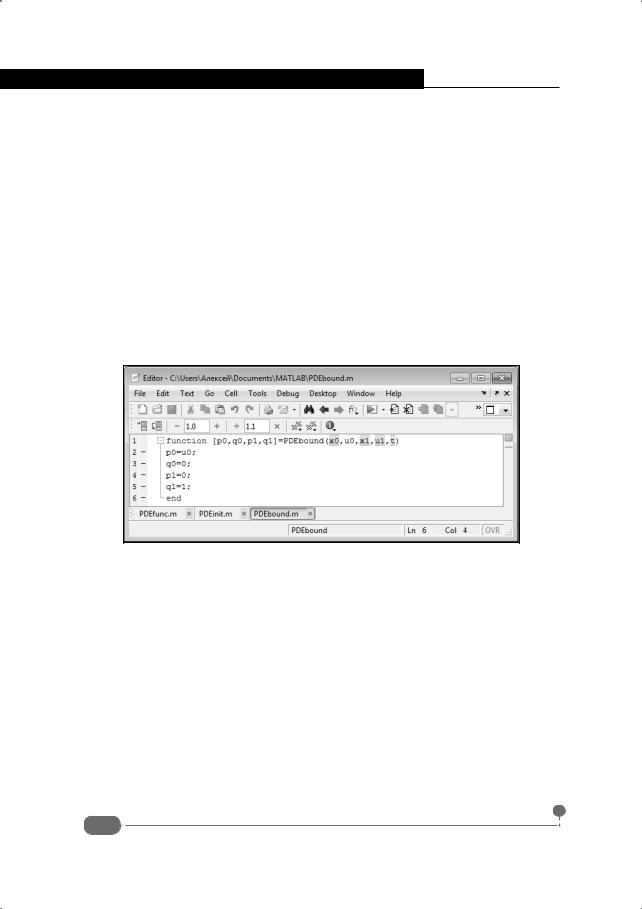

Рис. 7.3. Код функции граничных условий

Командный код, с помощью которого решается задача и в котором используются описанные функции, приведен ниже. Для удобства восприятия он снабжен комментариями:

>>% пространственная координата

>>x=0:0.01:1;

>>% интервал времени

>>t=0:0.01:0.4;

>>% решение дифференциального уравнения

>>sol=pdepe(0,@PDEfunc,@PDEinit,@PDEbound,x,t);

>>% определение функции

>>u=sol(:,:,1);

>>% трехмерный график

>>surf(x,t,u)

>>title('Остывание стержня','FontWeight','BOLD','FontSize',13)
