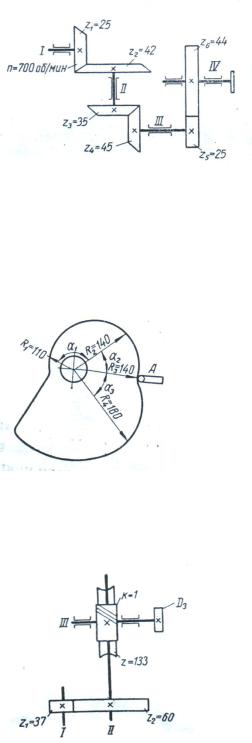

7.Определите число оборотов вала IV согласно данным схемы, показанной на рисунке 15.

Рисунок 15 – Схема вала

8.Дисковый кулачок на участках =, = и = выполнен по архимедовым спиралям, характеризуем размерами: = 100 мм; = 150 мм; = 175 мм; = 220 мм. Кулачок вращается с числом оборотов n = 10 в минуту. С какой скоростью перемещается ползун А при последовательных поворотах

кулачка на заданные углы (рисунок 16)?

Рисунок 16 – Схема дискового кулачка

9.На рисунке 17 показана схема передачи, состоящей из зубчатых колес и

червячной пары. Определите число оборотов шкива диаметром , сидящего на валу червячного колеса, если вал I делает = 1450 об.мин.

Рисунок 17 – Схема передачи

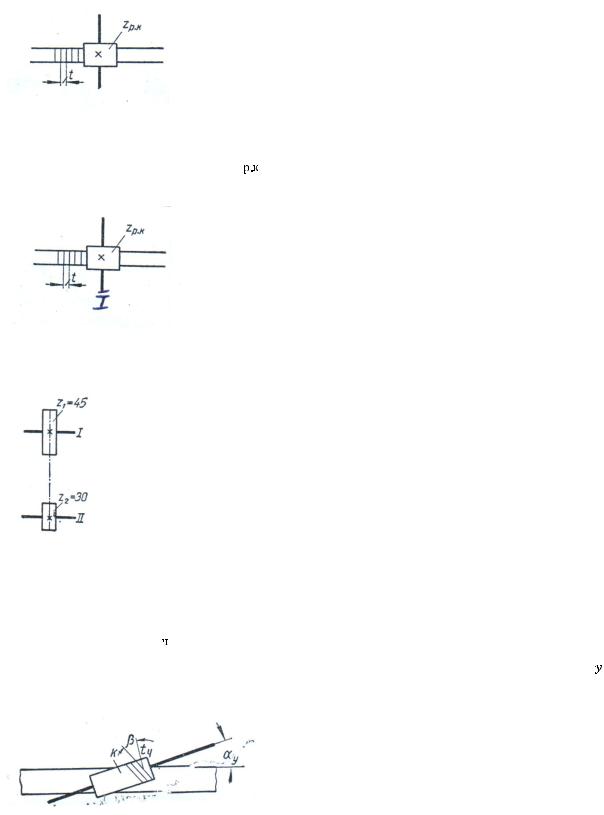

10.Определите шаг и модуль зацепления рейки, зная скорость перемещения рейки v = 8 м/мин, число оборотов реечного колеса n = 28,3 в минуту и число его зубьев z = 30 (рисунок 18).

16

Рисунок 18 – Схема рейки

11. Определите скорость перемещения рейки, зная, что вал I делает = 5 об.мин, число зубьев реечного колеса и модуль зацепления равен m = 5 мм (рисунок 19).

Рисунок 19 – Схема рейки

12.Вал II вместе со звездочкой = 30 делает = 600 об.мин (рисунок 20). Ведущая звёздочка имеет = 45. Определите число её оборотов.

Рисунок 20 – Схема вала

13.Определите скорость перемещения рейки, работающей с червяком, зная, что осевой шаг червяка = 15,7 мм; число заходов его k = 1; число его оборотов = 70 в минуту, угол между осью червяка и направлением движения рейки =, а угол подъёма винтовой линии червяка β = (рисунок 21).

Рисунок 21 – Схема рейки

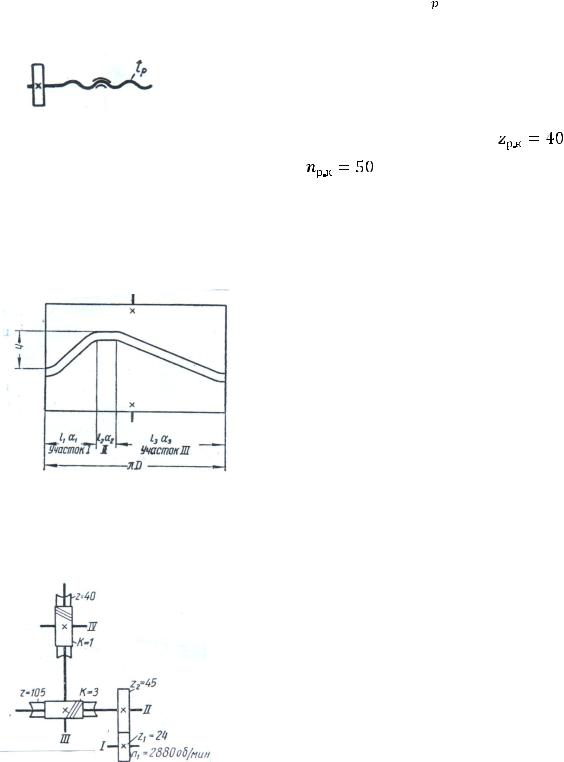

14.Определите скорость перемещения ползуна, приводимого в движение

цилиндрическим кулачком на участке =, зная, что подъём кривой на этом участке = 160 мм и что число оборотов барабана n = 4 в минуту.

17

Рисунок 25 – Схема ременной передачи

20.Шкив коробки скоростей транспортного устройства (рисунок 26), имеющий диаметр 260 мм, получает вращение посредством клиноременной передачи от

шкива диаметром 145 мм, частота вращения которого равна = 1450 об.мин. определите частоту вращения шкива коробки .

Рисунок 26 – Схема коробки

21.Шкив диаметром 144 мм коробки передач грузоподъёмного механизма делает 1055 об.мин. Определите частоту вращения электрического двигателя в мин, зная, что диаметр его шкива равен 107 мм (рисунок 27).

Рисунок 27 – Схема коробки передач

22.Шпиндель машины для резки замороженных продуктов приводится во вращение

через цепную передачу (рисунок 28). Ведущая звёздочка имеет = 27, а ведомая = 24 зуба. Определите частоту вращения ведомой звездочки, если ведущая делает 520 об.мин, а также передаточное отношение.

19

Рисунок 28 – Схема шпинделя

23.Вал I овощерезательной машины вместе с зубчатым колесом = 26 делает = 1440 об.мин (рисунок 29). Определите частоту вращения ведомого колеса,

Рисунок 29 – Схема вала овощерезательной машины

24.Вал электродвигателя машины для нарезки гастрономических товаров вместе с

закреплённым на нём двухзаходным червяком (рисунок 30) делает = 1450 об.мин. Определите передаточное отношение и частоту вращения червячного

колеса, зная, что оно имеет z = 64 зуба.

Рисунок 30 – Схема вала электродвигателя

25.Вал редуктора тестомесильной машины приводится во вращение от вала электрического двигателя через ремённую передачу и ряд зубчатых передач. Числовая характеристика передач даётся непосредственно на рисунке 31. Определите скорость вращения вала VII, зная, что вал I делает = 1440 об.мин.
