ТЕМА «ОСНОВНЫЕ СВЕДЕНИЯ О МЕХАНИЗМАХ И МАШИНАХ» Практическая работа № 2. Решение задач по теме «Основные сведения о механизмах и машинах»

Типовые передачи, применяемые в торгово-технологическом оборудовании

В подъёмно-транспортном, грузоподъёмном, механическом, в торговых автоматах и других классах оборудования применяются ременные, цепные, зубчатые и червячные передачи. Для поступательного движения применяются винт и чайка, реечная передача, кулачковые механизмы.

При решении задач по типовым передачам необходимо знать следующие зависимости:

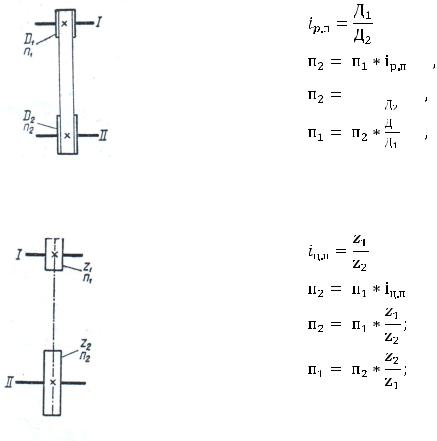

для реечной передачи (рисунок 1)

;

;

;

Рисунок 1 – Схема реечной передачи для цепной передачи (рисунок 2)

;

Рисунок 2 – Схема цепной передачи

11

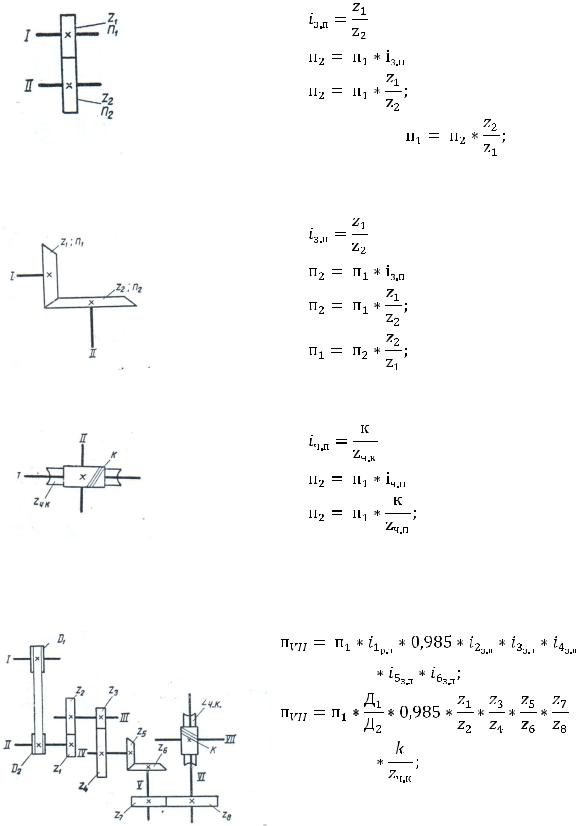

для зубчатых передач а) посредством цилиндрических колёс (рисунок 3)

;

Рисунок 3 – Цилиндрическая передача б) посредством конических колёс (рисунок 4)

;

Рисунок 4 – Каноническая передача для червячной передачи (рисунок 5)

;

Рисунок 5 – Червячная передача Для механизма, состоящего из последовательно расположенных ремённых и

зубчатых передач (рисунок 6)

Рисунок 6 – Последовательность ремённых и зубчатых передач

12

Для нормальной реечной передачи (рисунок 7)

(м/мин)

(м/мин)

Рисунок 7 – Реечная передача

Для реечной передачи, состоящей из червяка и рейки (рисунок 8)

(м/мин)

Рисунок 8 – Передача из червяка и рейки

Для передачи, состоящей из винта и чайки (рисунок 9)

= (м/мин)

Рисунок 9 – Передача из винта и чайки Для передачи дисковыми кулачками (рисунок 10)

* * (м/мин) h = мм

* * (м/мин)

Рисунок 10 – Передача дисковыми кулачками Для передачи цилиндрическими кулачками

валов (I и II);

– диаметры соответствующих шкивов в мм (ведущего и ведомого

);

– передаточное отношение ремённой передачи; 0,985 – поправочный коэффициент, применяемый при решении ремённых передач и учитывающий скольжение ремней;

13

– число зубьев соответствующих колёс, звёздочек (ведущего и ведомого ); – передаточное отношение цепной передачи;

– передаточное отношение зубчатой передачи;

– передаточное отношение червячной передачи; k – число заходов червяка или винта;

– скорость перемещения реечного колеса относительно рейки;

– скорость перемещения рейки

– число зубьев червячного колеса

– число зубьев реечного колеса m – модуль зацепления, в мм;

t – шаг зуба зубчатого колеса; – шаг червяка;

β – угол подъёма винтовой линии червяка; – угол между осью червяка и направлением движения рейки; – шаг резьбы винта; – скорость ползуна;

– радиусы дуг кривых подъёма кулачка;

– углы участков, охватываемые кривыми;

; – расчётные длины дуг, соответствующих участков; h – подъём кривой кулачка.

Задачи

1.Определите число оборотов барабана, необходимое для перемещения ползуна со скоростью 3 м/мин, зная, что угол поворота барабана α = и подъём кривой h = 65 мм.

2.Определите общее передаточное отношение передачи согласно схеме, показанной на рисунке 11

Рисунок 11 – Схема передачи

14

3.Определите число оборотов вала IV согласно данным схемы, приведённой на рисунке 12

Рисунок 12 – Схема вала

5.Вал привода к ходовому винту имеет = 400 об.мин. Определите скорость перемещения по винту его гайки (рисунок 13).

Рисунок 13 – Схема вала привода

6.Определите скорость ползуна приводимого в движении цилиндрическим

кулачком, на участке поворота кулачка на угол, стягиваемый дугой = 140 мм, зная при этом диаметр барабана 200 мм, скорось его вращения 6 об.мин и

подъём ведущей кривой h = 47 мм (рисунок 14).

Рисунок 14 – Схема ползуна
