И









Д

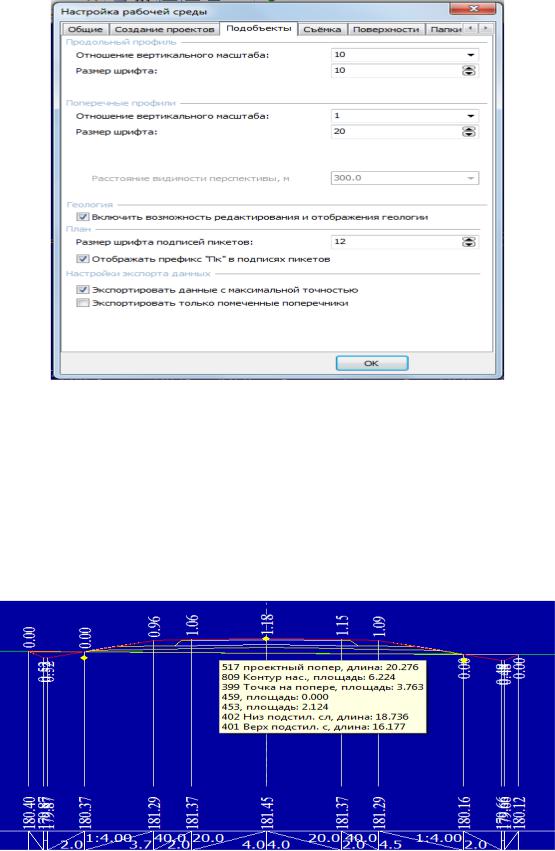

Рис. 37. Настройка рабочей среды



Отношение

вертикального

масштаба

подразумевает





б





отношением на рисунке вертикального масштаба к горизонтальному.

При выборе опции Фиксированный шрифт шрифт не будет



и





меняться при масштаб рован А.



При выборе опц Показывать отметки программа постоянно

С







будет вычислять отметки с ц фровой модели под курсором при его перемещении (рис. 38).

Рис. 38. Информация о поперечнике при подведении курсора к элементу поперечника

31

Для корректировки крутизны откосов следует открыть вкладку

Левый откос. Выбираем Типовые (рис. 39).







Д

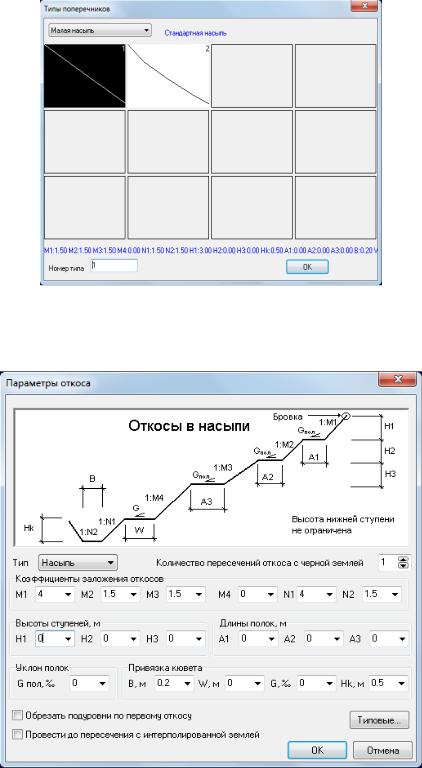

Рис. 39. Выбор типа поперечника





А

Откроется окно Параметры откоса (рисИ. 40).



б



и





С







Рис. 40. Параметры поперечного профиля

32

Условные обозначения Откосы насыпи (рис. 40):

M1, M2, M3, M4 – коэффициенты заложения откосов насыпи и выемки;

H1, H2, H3 – высоты ступеней;

A1, A2, A3 – длины полок;

N1, N2 – коэффициенты заложения откосов кювета; Hk – глубина кювета;

B – ширина дна кювета;

W – ширина прикюветной полки;

G – уклон прикюветной полки.

Параметры заложения откосов насыпи и выемки, высоту ступеней при (реконструкции земляного полотна), заложение откосов кюветов, ширину дна кювета, ширину прикюветной полки следует принимать по СП или СНиП [1].

Примечание. Для насыпи высота нижней ступени не ограничена, для







Д

выемки высота верхней ступени не ограничена, для канавы высота не

ограничена.



А

Тип – тип откосов (см. рис. 40) определяетсяИв зависимости от

поперечного профиля: насыпь, выемка, канава, без откоса. В



б



зависимости от выбранного типа в верхней части диалогового окна

появляется схема параметров для насыпи, выемки иликанавы.



и





Количество пересечений откоса с черной землей – задают количество пересечен й проектного откоса с существующей землей. Этот параметр предусмотрен для использования в сложных случаях, например, приСреконструкц .

Все остальные параметры (коэффициенты заложения откосов, высоты ступеней, длины полок, привязка кювета) отражены на схемах для откосов насыпи, выемки и канавы.

Опция Обрезать откоса подуровни по первому откосу, если от-

мечено это условие, то подуровни шаблона (верх и низ песка) будут обрезаны по первому сегменту откоса с коэффициентом заложения M1. Следует применять при малой насыпи при реконструкции, когда точка пересечения откоса с землей находится выше линии низа подстилающего слоя.

Типовые поперечники – позволяет многократно использовать типовые параметры откосов. При выборе этой кнопки открывается диалоговое окно со схематическим изображением откосов, имеющихся в библиотеке.

Построенный поперечник приведен на рис. 41.

33

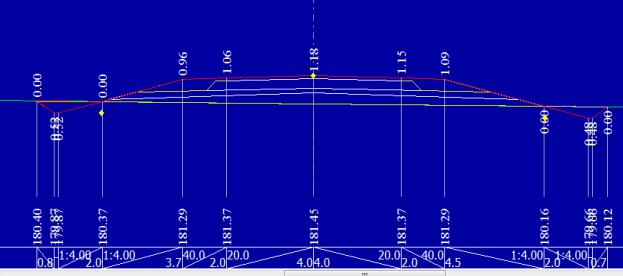

Рис. 41. Поперечный профиль













И





Аналогично производится корректировка заложения правого от-

коса насыпи.













9. ПРОЕКТИРОВАНИЕ КЮВЕТОВ



Проектирование



А



в

следующей

кюветов

производят

последовательности:





Д





- проектируют откосы насыпи и выемки с произвольным

значением глубины кювета;











- назначают глуб ну кюветов от бровки земляного полотна или

С











от низа подстилающего слояб, сходя из эксплуатационных условий;

- создают продольный профиль кювета;





- редактируют ипрофиль кювета таким образом, чтобы обес-

печить отвод воды;













- определяют глубину кюветов на поперечниках импортирова-

нием продольного профиля кювета.









Для назначения глубины кюветов:







1.Выберите элемент меню: Поперечник – Левый кювет.

Откроется диалоговое окно (рис. 42).







Участок – указывается участок дороги, на

котором будем

проектировать кюветы. По умолчанию, при открытии окна, программа предлагает запроектировать кюветы на текущем участке.

Вся трасса – задаем всю трассу в качестве участка для проектирования кюветов.

34

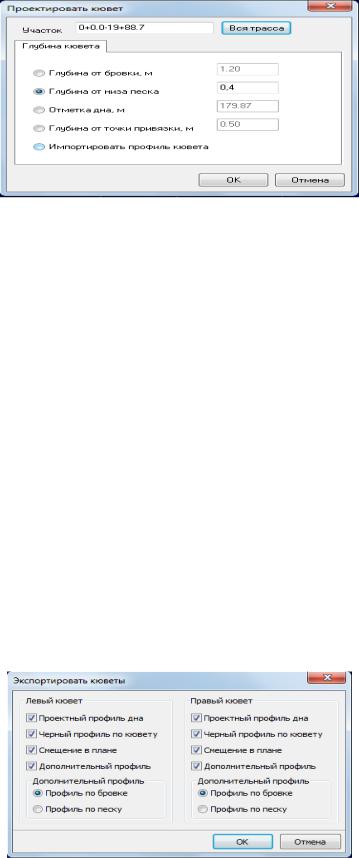

Рис. 42. Проектирование кювета

Можем назначить глубину кювета одним из четырех способов: - глубиной от бровки; - глубиной от низа подстилающего слоя;

- отметкой дна;







- глубиной от точки привязки;







- импортированием профиля кювета.





2. Выберите позицию Глубина от низа песка и

задайте в

соответствующем поле значение



И



0,4 м. В качестве проектируемого

участка выберите Вся трасса. Нажмите ОК.



Программа создаст кюветы,

Д

проходить

дно которых будет

параллельно выходу низа подстилающегоА слоя, ниже на 0,4 м. Водоотвод в таком кювете удет затруднен, т.к. не всегда

обеспечивается необход бмый продольный уклон. Чтобы обеспечить нормальный продольный профиль дна кювета, необходимо его

создать и отредактСировать, спользуя те же механизмы, как и по проектированию профиля по оси дороги.

3. Выберите элемент меню: Поперечник – Создать профили кюветов. Откроется диалоговое окно (рис. 43).

Рис. 43. Экспортирование кюветов

35
