8. Нажмите кнопку Далее. Откроется следующая страница мас-
тера Ширины ПСП (рис. 64).
|
|
И |
|
Д |
|
|
А |
|

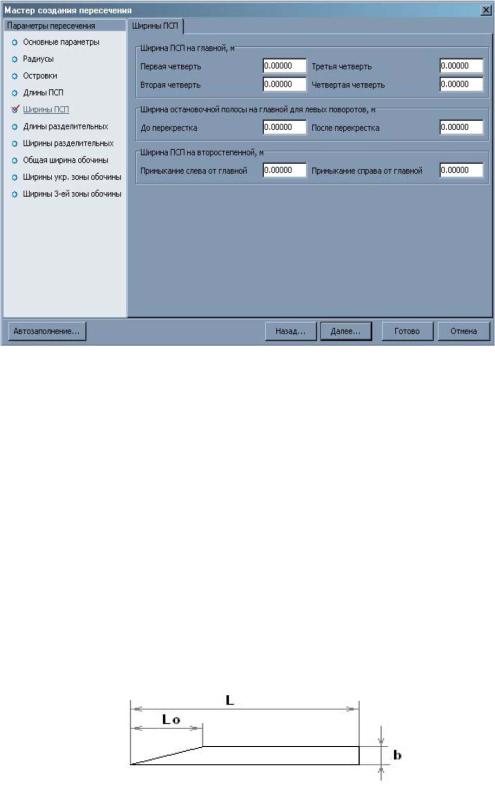

Рис. 64. Ширина ПСП |
||
Необходимо задать параметры: |
|
|
и |
|
|
• ширина ПСП на главной в первой/второй/третьей/четвертой |
||
четверти – ширина ПСП в соответсвующей четверти, на рис. 63 па- |
||
раметр b; |
С |
б |
• ширина остановочной полосы на главной дороге для левых по- |
||
воротов до/после перекрестка – ширина остановочной полосы; |
||
• ширина |
П П на второстепенной дороге (примыкание сле- |
|
ва/справа от главной) – ширина соответствующей ПСП на второстепенной дороге.
9. Нажмите кнопку Далее. Откроется вкладка Длины разделительных. Необходимо задать следующие параметры:
Рис. 65. Параметры разделительной полосы
51
• длина разделительных между ПСП и основными полосами в первой/второй/третьей/четвертой четверти полная – полная длина разделительной в соответствующей четверти, параметр L;
• длина разделительных между ПСП и основными полосами в первой/второй/третьей/четвертой четверти отгона, отгон раздели-
тельной в соответствующей четверти, параметр Lо;
• длины разделительных между остановочными и основными полосами до/после перекрестка полная – полная длина разделительной до или после перекрестка, параметр L;
• длины разделительных между остановочными и основными полосами до/после перекрестка отгон – отгон разделительной до или после перекрестка, параметр Lо.
Указанные характеристики заносят в таблицу (рис. 66). |
||||
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

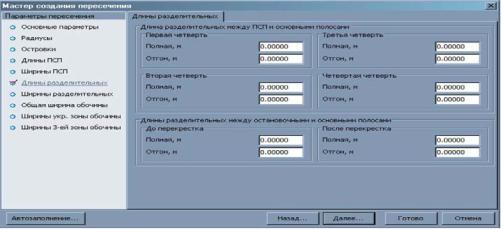

Р с. 66. Дл на разделительной полосы
10. Нажмите кнопку Далее. Откроется вкладка Ширины разделительных (рис. 67). На вкладке необходимо задать следующие параметры:
• ширина разделительных между ПСП и основными полосами в первой/второй/третьей/четвертой четверти – ширина разделитель-
ной в соответствующей четверти, b;
• ширина разделительных между остановочными и основными полосами в первой/второй/третьей/четвертой четверти – ширина разделительной в соответствующей четверти, b.
11. Нажмите кнопку Далее. Откроется Общая ширина обочин (рис. 68). Необходимо ввести:
52

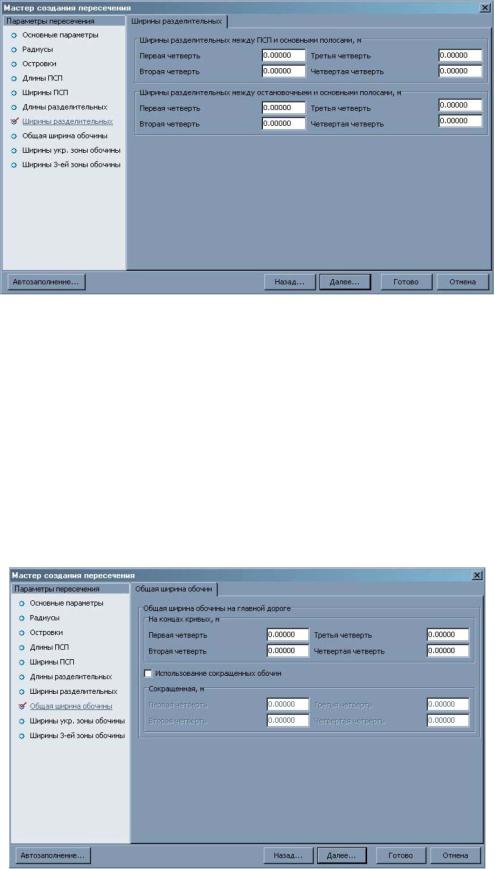

Рис. 67. Ширина разделительной полосы
• Общая ширина обочины на главной дороге на концах кривых в
первой/второй/третьей/четвертой четверти – ширина обочины в |
|
|
А |
начале/конце переходной на главной дорогеИ. |
|
Опция Использование сокращенной зоны обочин используется в |
|
б |
|
том случае, когда необходимо уширитьДПСП за счет уменьшения н е- |
|
укрепленной зоны обочины. При этом 3-я зона (засев трав) не изменя- |
|
и |
|
ется. При выборе этой опции нео ходимо задать Ширину сокращен-
ной обочины на главной дороге в первой/второй/третьей/четвертой четверти соответственноС .
Рис. 68. Ширина обочин
53
• Если в пересечении отсутствует ПСП, то необходимо задавать
Общую ширину обочины на главной дороге в первой/второй/третьей/четвертой четверти.
В случае, когда в пересечении имеется ПСП, то можно задавать или общую, или сокращенную ширину обочины, в зависимости от условий. Более подробно все возможные случаи указаны на рис. 69.
12. Нажмите кнопку Далее. Откроется Ширина укрепленной зоны обочины (см. рис. 69). Введите:
|
|
И |
|
Д |
|
А |
|
|

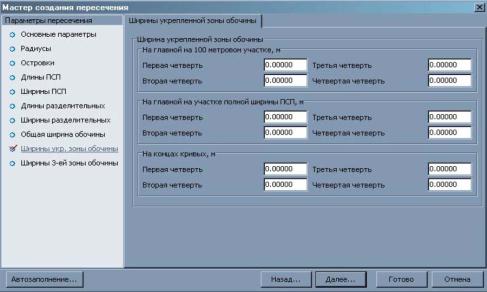

Р с. 69. Ш рина укрепления обочин |
||
б |
|
|
• ширина укрепленнойСизоны обочины на главной на 100-метровом участке в первой/второй/третьей/четвертой четверти – параметр задается для соответствующих четвертей в случае отсутствия в пересечении ПСП, на рис. 70 параметр a1;
•ширина укрепленной зоны обочины на главной на участке полной ширины ПСП в первой/второй/третьей/четвертой четверти –
параметр задается для соответствующих четвертей в случае наличия в пересечении ПСП, на рис. 70 параметр с1. Заполняется только при использовании сокращенных обочин;
•ширина укрепленной зоны обочины на концах кривых в первой/второй/третьей/четвертой четверти – параметр задается для
соответствующих четвертей в случае наличия в пересечении ПСП в начале переходной на главной, параметр b1.
54
|
|
И |
|
Д |
|
Рис. 70. Параметры обочин на пересечениях |
||
А |
|
|
13. Нажмите кнопку Далее. Откроется Ширина третьей зоны |
||
обочины (рис. 71). Необходимо ввести: |
|
|
б |
|
|
• ширина третьей зоны о очины на главной на 100-метровом
участке в первой/второй/третьей/четвертой четверти – параметр и задается для соответствующ х четвертей в случае отсутствия в пере-
сечении ПСП, параметр а3; С
Рис. 71. Ширина укрепления
