Материал: 2036

Порядок проведения работы

1)Ознакомиться с целью, порядком выполнения работы, теоретической частью.

2)Определяем исходные данные к лабораторной работе (выдается индивидуально каждому студенту преподавателем, или в прил.5.):

толщину конструкции ______________ в ________ кирпича; при заданных размерах (длина–__м, высота–___м) рассчитать:

· объем работы каменщика в м3 кладки; · расход материалов:

С– кирпич – вид, марка, количество, шт.;

– раствор – марка, количество, м3.

3) Оформ ть работу подготовить ее к защите.

указаний студент под руководством преподавателя осваивают основные приемы ук-

ладки перевязки швов для различных систем кладки и элементов зданий.

Для проверки освоен я практ ческих навыков студенту выдается лабораторное зада-

Послекирпичейизучен я теорет ческого материала из лекций и настоящих методических

ных в определенном порядке связанных строительным раствором. Она несет на себе

нагрузки, которые можно классифицировать двумя категориями: нагрузки собственного веса кладки и нагрузки веса, опирающихся на каменную кладку прочих элементов конструкции здания. Также в зависимости от физических характеристик используемого в кладке камня и связывающего раствора, она в той или иной степени выполняет теплоизоляционные, звукоизоляционные и другие функции.

- кладка из искусственных крупных блоковД, изготовляемых из бетона, кирпича или керамических камней;

- кладка из природных камней правильной формы (пиленыхИили тесаных); - бутовая кладка из природных неотесанных камней, имеющих неправильную фор-

му; - смешанная кладка (бутовая, облицованная кирпичом; из бетонных камней, облицо-

ванных кирпичом, и кирпича, облицованного тесаным камнем); - бутобетонная кладка; - облегченная кладка из кирпича и других материалов.

Для выполнения каменной кладки применяют различные типы растворов, в зависимости от целей, которые преследуются при возведении именно этой стены. Перечислим основные типы растворов, применяемых для выполнения каменной кладки:

-известковые растворы;

-цементные растворы;

-цементно-известковые растворы (смешанный тип растворов);

-цементно-глиняные растворы (смешанный тип растворов).

В последнем виде смешанных растворов глина служит пластифицирующей добавкой.

41

Теперь остановимся подробно на каждом из видов каменной кладки, перечислим их плюсы и минусы.

Кладка из керамического кирпича пластического прессования обладает отличной влаго- и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений.

Кладка из керамического пустотелого или пористо-пустотелого кирпича используется главным образом при возведении стен зданий. Благодаря своей малой тепло-

ружных и внутренн х стен здания. Этот материал обладает хорошими теплоизолирующими показателями, но при этом пустотелые и легкобетонные камни влагоемки, вследствие чего обладают недостаточной морозостойкостью. Учитывая это качество, фасады наружных стен, выложенные из этих камней, штукатурят.

Кладка з с л катных камней и кирпича обладает большей прочностью и сроком службы, чем кладка з пустотелых и легкобетонных камней. Однако необходимо помнить, что она более теплопроводна, чем кладка из керамического кирпича. Из силикатных камней к рп ча возводят как внутренние, так и наружные стены.

Низкомарочные легко етонные и пустотелые бетонные камни применяют исключительно для возведения конструкций, расположенных внутри здания, с нормальным тепловлажностным режимом. Кладка, выполненная из этого материала, обладает большей теплопроводностью, плотностью, однако более прочна и долговечна, чем кладка из легкобетонных камней. Поэтому ее широко применяют для возведения не только внутренних стен, но и наружных.

Кладку из крупных бетонных, силикатных или кирпичных блоков, так же как из штучных материалов, используют для возведения подземных и надземных конструкций зданий и сооружений, блоки из легких бетонов, силикатного, пустотелого и по- ристо-пустотелого кирпича — в основном для кладки наружных стен зданий.

Кладка из природных камней и блоков правильной формы обладает хорошими декоративными качествами, прочностью, устойчивостью против замораживания и выветривания, мало подвержена истираемости.

Мягкие пористые (преимущественно осадочного происхождения) горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т.д.) обычно служат для кладки наружных и внутренних стен зданий. з камняракушечника, например, выстроен почти весь юг Украины – в знаменитых одесских катакомбах добывали именно ракушечник. Почти весь Крым застроен зданиями из того же ракушечника. Из пористых горных пород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами.

Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их не применяют при строительстве массового жилья, разве что для облицовки цоколей или отдельных частей зданий и сооружений. В секторе нежилого строительства камни твердых пород используются для облицовки опор мостов, набережных.

42

Бутовая и бутобетонная кладки требуют больших затрат ручного труда и обладают большой теплопроводностью. Этот материал традиционно применяется для строительства фундаментов, и, по-видимому, не зря. Если бутовую или бутобетонную кладки облицевать кирпичом, то они станут пригодными для подвальных и подпорных стен.

Кладки из силикатного кирпича сухого прессования и керамического пустотелого кирпича не применяют в конструкциях, расположенных в сырых грунтах, во влажных и мокрых помещениях, для возведения труб и печей.

Благодаря своим теплоизоляционным свойствам (относительно традиционных, цельных камней), кладка из керамических пустотелых камней применяется главным образом при стро тельстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе Росс йской Федерации на полкирпича по сравнению с кладкой из

СибАДИ- мелкоблочную — из керамических и природных камней правильной формы для сооружения стен и стол ов;

обыкновенного керам ческого ли силикатного кирпича.

Каменные работы представляют со ой поштучную укладку камня на растворе. Такую укладку выполняют при устройстве фундаментов, стен зданий и сооружений,

- облегченную — из пустотелого кирпича и теплоизоляционных материалов для возведения наружных стен;

- тесовую — из природных камней, которым при обработке придают правильную форму, для строительства монументальных зданий и инженерных сооружений;

- бутовую — из природных камней неправильной формы; - бутобетонную — из бетонной смеси и втапливаемых в нее камней, которую приме-

няют для устройства фундаментов, стен подвалов, подпорных стенок и т. п. Кладку выполняют также с облицовкой из искусственных или природных камней.

43

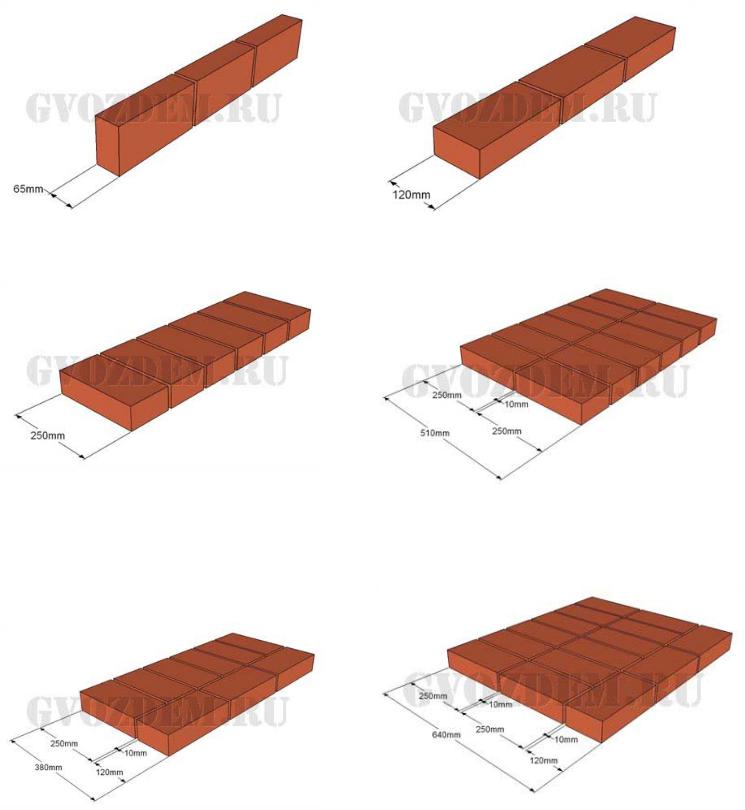

Стандартные размеры кирпича. Кирпич изготавливают в форме прямоугольного параллелепипеда со следующими размерами (табл. 7.1):

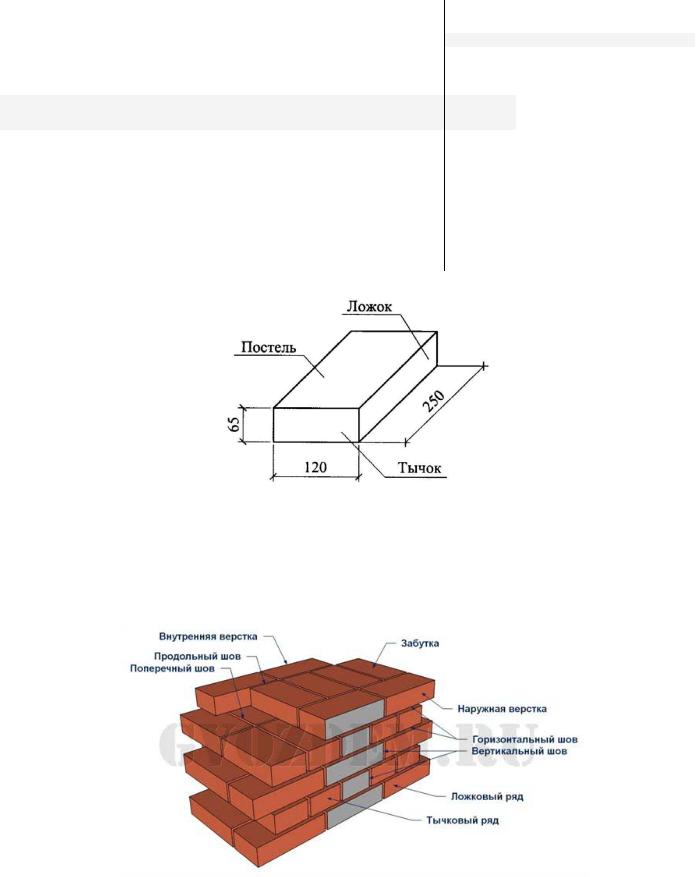

Рис. 7.1 - Название граней кирпича

Название элементов каменной кладки:

Наружные ряды – верста. Заполнение между верстами – забутовка. Ряды бывают: тычковый или ложковый, в зависимости от того какая грань кирпича выходит на фасадную часть. Заполнение между камнями – шов.

Рис. 7.2. Название граней кирпича
