Подсчет объемов работ кирпичной кладки

Объемы кирпичной кладки подсчитываются отдельно для каждого вида кладки и разной толщины стен.

Размер кирпича 250х120х65 мм, толщина шва 10…12 мм. Толщину стен принимают кратной половине длины кирпича: толщина стен 640 мм – кладка в 2,5 кирпича, толщина стен 510 мм – кладка в 2 кирпича, толщина стен 380 мм – кладка в 1,5 кирпича, толщина стен 120 мм – кладка в 0,5 кирпича

СибАДИтудент самостоятельно вычерчивает план этажа. По плану этажа подсчитываем для каждого в да кладки дл ну стен (LНС– длина наружных стен, LВС– длина внутренних стен LПЕР – дл на перегородок ). Для упрощения расчетов в лабораторной работе длину кладки берем по осям стен. Умножив длину стен на высоту этажа, получим площадь стены.

Площадь наружных стен: SНС=LНС·HЭТ, м2, (1)

где: LНС– дл на наружных стен, м; HЭТ– высота этажа, м.

Площадь внутренн х стен: SВС=LВС·HЭТ, м2, (2)

где: LВС– дл на внутренн х стен,м.

Площадь перегородок: SПЕР=LПЕР·HЭТ, м2, (3)

где: LПЕР– дл на перегородок, м.

Из этой площади необход мо вычесть площадь проемов (оконных SОК и дверных SДВ).

Площадь оконных проемов: SОК=∑LОК·hОК·nОК, м2, (4)

где: LОК– ширина окна, м; hОК– высота окна, м;

nОК– количество окон данного размера, шт.

Площадь дверных проемов: SДВ=∑LДВ·hДВ·n В, м2, (5)

где: LДВ– ширина двери, м;

hДВ– высота двери, м;

nДВ– количество дверей данного размера, шт.

Полученный результат умножим на толщину кладки получим объем кладки на этаж.

Объем кладки наружных стен: VНС=[SНС – (SОК+ S В)]·HЭТ, м3, (6)

Объем кладки внутренних стен: VВС=[SВС – (SОК+ S В)]·HЭТ, м3, (7)

Объем кладки перегородок: VПЕР=[SПЕР – (SОК+ S В)]·HЭТ, м3, (8) Результаты расчетов запишем в таблицу 7.2.

46

Таким образом, получен о ъем кладки на один этаж. При расчете общего объема кирпичной кладки необходимо полученный результат умножить на количество этажей (n)

количество секций (N).

47

Высота к рп чной кладки. В строительстве чаще всего используют:

1. одинарный (обычный, стандартный) кирпич, который имеет высоту равную 65 мм; 2. утолщенный к рп ч с высотой равной 88 мм.

Высоту гор зонтального шва в кирпичной кладке при планировании размеров строения принято сч тать равной 12 мм, но на практике это число варьируется от 10 до 15 мм.

При электропрогреве к рп чной кладки или ее армировании в горизонтальные швы кладут соответственно электроды или металлическую сетку. В данном случае, размер шва не должен быть меньше 12 мм.

Зная, из какого кирпича (одинарного или утолщенного) планируется возведение конструкции можно с легкостью рассчитать высоту будущего строения:

Высота 10 рядов утолщенного кирпича = Высоте 13 рядов одинарного кирпича = 1000 мм

48

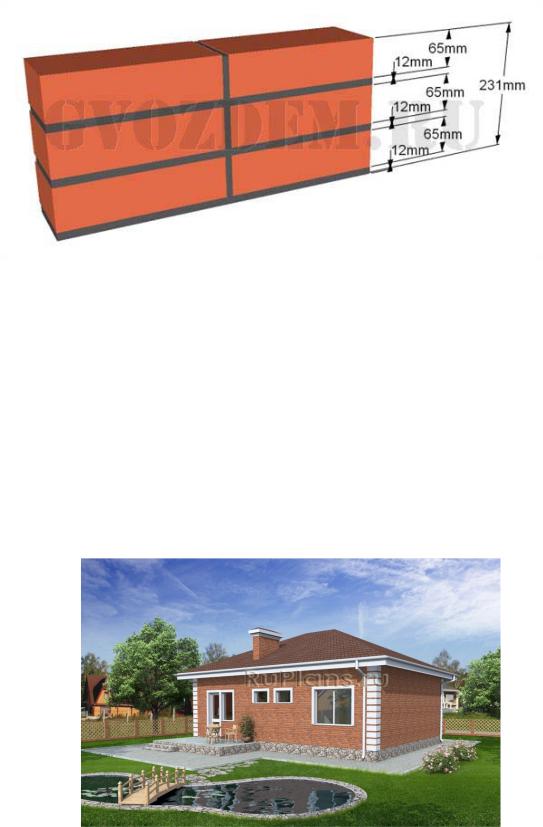

СибАДИЗадание 1. Рис. 7.9. Высота кладки

1. истемы перевязки, спосо ы кладки, технология кладки, армирование её студент изучает самостоятельно с помощь нормативно-технической литературы, учебников библиотеке ун верс тета с о язательным конспектирование вычерчиванием схем.

2. при заданных размерах (рис. 7.10.) рассчитать: · объем работы кирпичной кладки в м3; · расход материалов:

– кирпич – вид, марка, количество, шт.;

– раствор – марка, количество, м3.

Тамбур — 6,13 м2

Холл — 7,59 м2

Гостиная — 26,2 м2

Кухня — 9,99 м2

С/у — 2,52 м2

Ванная — 4,02 м2

Спальня — 12,02 м2

Спальня — 12,02 м2

49

СибАДИ

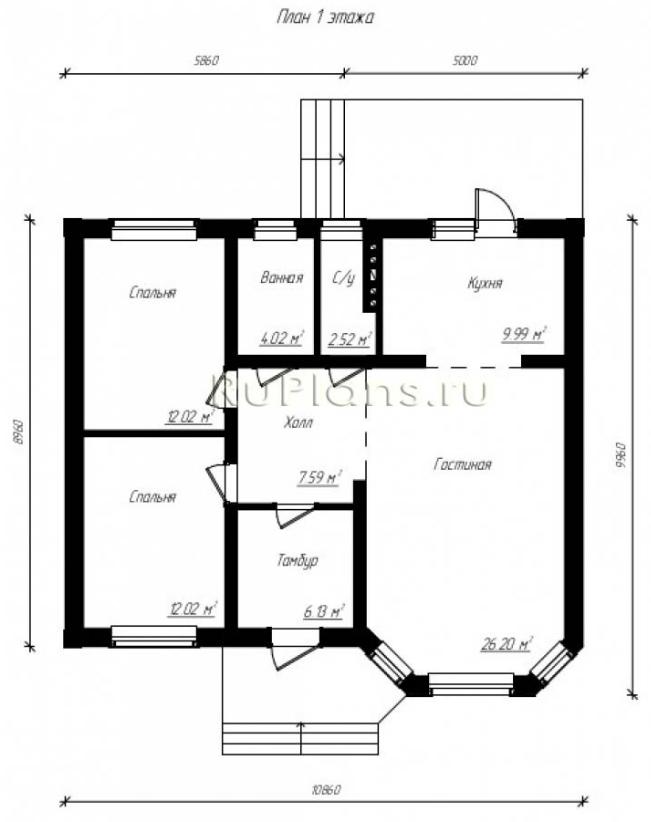

Рис. 7.10. План-задание для расчета каменной кладки
